Корпус опоры. 00.3455.043

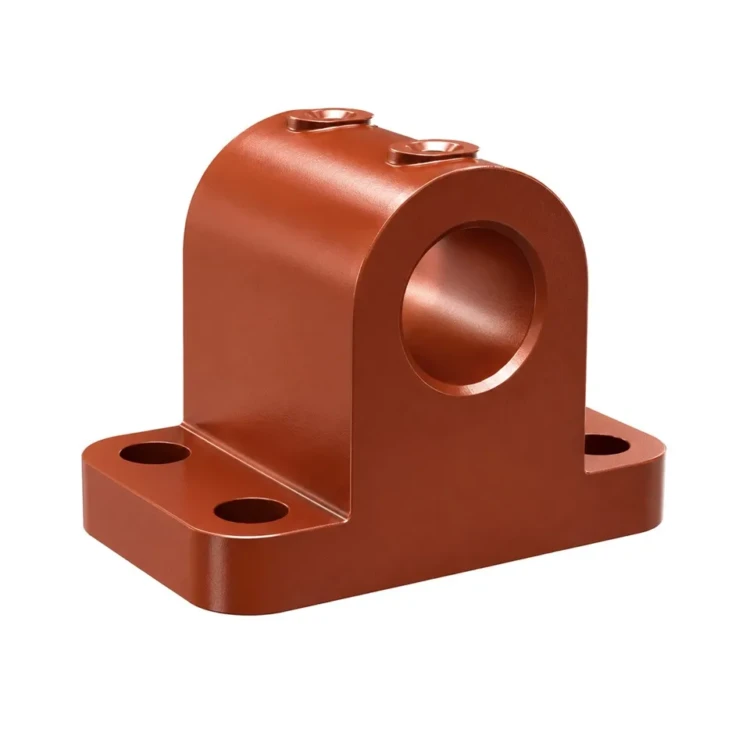

Корпус опоры 00.3455.043 — литая стальная деталь, запасная часть механической топки с шурующей планкой ТШПМ производства КЗ «Сибкотломаш» г. Бийск. Корпус устанавливается в составе универсальной опорной группы топок серии Кт248АМ и формирует посадочное место под подшипниковую втулку или ось ролика.

Применение оригинальной детали по утверждённой конструкторской документации обеспечивает геометрическую точность посадки оси опоры и предотвращает увеличение зазоров в кинематике привода. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Корпус опоры: назначение и применяемость

Корпус опоры 00.3455.043 применяется в составе механических топок с шурующей планкой широкого диапазона типоразмеров: ТШПм-1,5, ТШПм-2,0, ТШПм-2,5, модернизированных исполнений ТШПм-2,5М и ТШПм-3,0МЦ. Деталь служит литым основанием опорного узла и фиксирует подшипниковую втулку или скользящий вкладыш относительно несущей рамы привода. Универсальная применяемость детали по широкому диапазону типоразмеров топок ТШПМ упрощает складскую логистику и позволяет применять одну позицию для ремонта парка котельных с разными топками.

В рабочем цикле корпус воспринимает статические нагрузки от веса вращающейся оси и роликов опоры, динамические нагрузки от циклов возвратно-поступательного движения шурующей планки, а также механические воздействия от вибрации привода. Климатическое исполнение по ГОСТ 15150-69 — У2.

Своевременная замена изношенных корпусов сохраняет геометрию опорной группы, исключает разработку посадочных отверстий и поддерживает плавный ход кинематики привода.

Корпус опоры: материалы и изготовление

Корпус опоры 00.3455.043 изготавливается литьём из конструкционной стали Сталь 20Л по ГОСТ 977-88. Этот сплав применяется для литых корпусных деталей механизмов средней нагруженности и обладает оптимальным сочетанием прочности, пластичности и свариваемости. Плотность металла — 7,85 г/см³, временное сопротивление на разрыв — не менее 412 МПа, относительное удлинение — не менее 22%, твёрдость в нормализованном состоянии — 137–229 HB. Стальное литьё, в отличие от чугунного, обладает лучшей вязкостью разрушения и способно выдерживать ударные нагрузки без хрупкого разрушения.

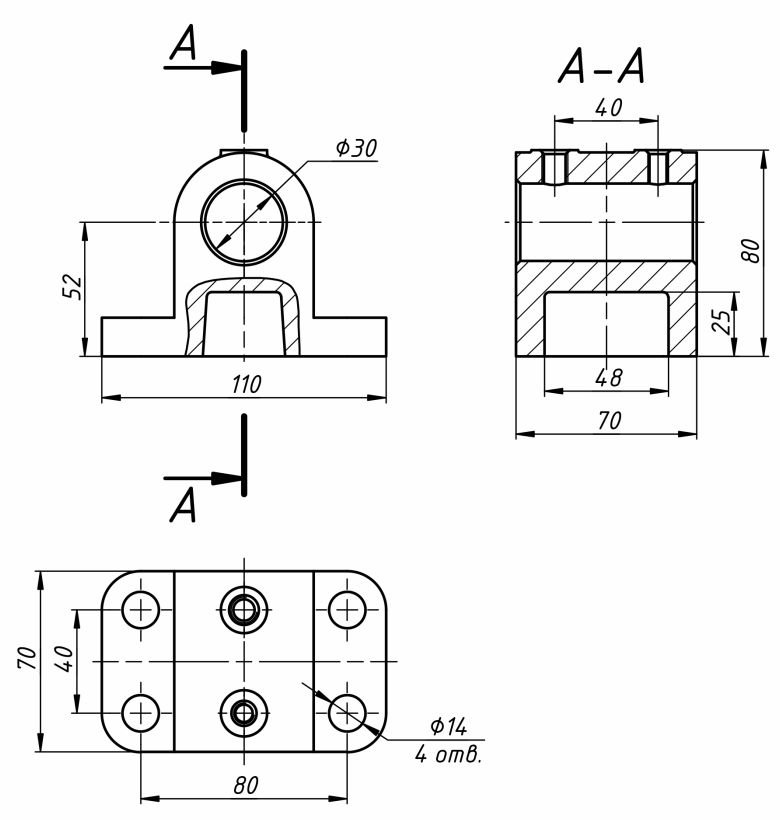

Технологический процесс изготовления включает плавку стали в индукционной печи или электродуговой печи с контролем химического состава по углероду, кремнию, марганцу, сере и фосфору, формовку в песчано-глинистые смеси или специальные стержневые формы, заливку расплава и выдержку до полного остывания. Далее отливка подвергается термообработке отжигом для снятия литейных напряжений, дробемётной очистке наружных поверхностей и механической обработке посадочных отверстий с проверкой соосности по чертежу 00.3455.043. Каждая отливка контролируется на отсутствие усадочных раковин, трещин и пор методами визуального и неразрушающего контроля.

Деталь поставляется с актом ОТК или паспортом на партию по требованию заказчика. Антикоррозионная защита при хранении обеспечивается консервационной смазкой обработанных посадочных поверхностей.

Корпус опоры: совместимое оборудование

Корпус опоры 00.3455.043 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-1,5 — базовое исполнение малой механической топки с шурующей планкой;
• Топка ТШПм-2,0 — базовое исполнение средней механической топки;
• Топка ТШПм-2,5 — базовое исполнение топки повышенной мощности;
• Топка ТШПм-1,5М — модернизированный типоразмер малой топки серии М;
• Топка ТШПм-2,5М — модернизированный типоразмер топки повышенной мощности с цепным шлакоудалением.

Деталь также востребована при капитальном ремонте котельных установок типа КЕ-6,5, КЕ-10 и КЕ-25 с твердотопливной механической колосниковой решёткой ТШПМ. Совместимость подтверждается контрольной примеркой по чертежу 00.3455.043. Перечень совместимых типоразмеров уточняется по каталогу запасных частей топок ТШПМ.

Корпус опоры: заказ и доставка

Корпус опоры 00.3455.043 поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 7 до 12 рабочих дней с момента подтверждения заявки, что включает плавку стали, заливку формы, выдержку отливки до полного остывания, термообработку отжигом, дробемётную очистку и механическую обработку посадочных отверстий. Минимальная партия не лимитирована — отгружаем как поштучно, так и крупным оптом на ремонтные нужды парка котельных.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой металлической лентой, что предотвращает деформацию обработанных посадочных поверхностей при перевозке. По запросу прилагается паспорт ОТК и сертификат материала.

При оформлении заказа укажите номер чертежа 00.3455.043, типоразмер топки ТШПМ и требуемое количество корпусов. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор сопутствующих деталей опорной группы (опора каретки, ось ролика, втулки) в составе одной отгрузки.
