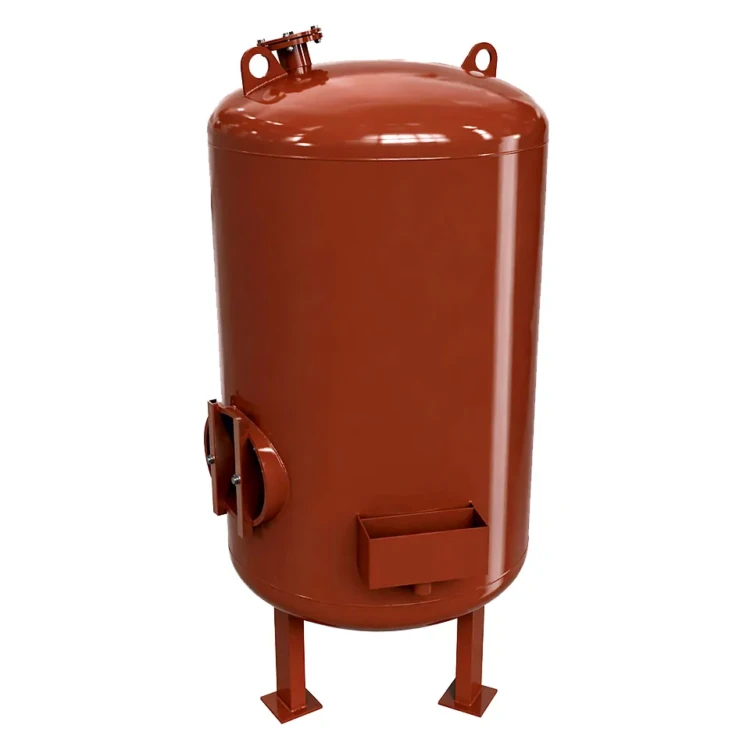

Фильтр ФОВ-1,0-0,6

«Фильтр ФОВ-1,0-0,6» — осветительный механический однокамерный фильтр производительностью 15 м³/ч с диаметром корпуса 1000 мм и общей высотой 2785 мм. Применяется на водоподготовительных установках паровых и водогрейных котельных малой и средней мощности для механической очистки исходной воды от взвешенных веществ, продуктов коррозии, гидроксидов железа и алюминия перед сорбционной и ионообменной ступенями. Поставляется в собранном виде после заводского гидравлического испытания с полным комплектом эксплуатационной документации.

Фильтр ФОВ-1,0-0,6: назначение и область применения

Фильтр ФОВ-1,0-0,6 закрывает потребности котельных малой и средней мощности с расходом подпиточной воды до 15 м³/ч в осветлении природной и оборотной воды. Аппарат удаляет взвешенные частицы крупнее 20 мкм, снижает мутность с 50–100 до 1–2 мг/л и продлевает срок службы катионитов и сорбентов последующих ступеней в 2–3 раза.

Осветительная ступень обязательна перед сорбционным фильтром ФСУ и Na-катионитными ФИПа: без неё взвешенные вещества забивают межзёрновое пространство загрузки, повышают гидравлическое сопротивление и сокращают межрегенерационный цикл. По нормативам ВПУ-водоподготовительных установок мутность исходной воды на входе в ФИПа не должна превышать 5 мг/л.

Конструкция и качество изготовления фильтра соответствуют требованиям ГОСТ Р 51871-2002 «Устройства водоочистные. Общие требования к эффективности и методы её определения» и ОСТ 26-291-94.

Фильтр ФОВ-1,0-0,6: устройство и принцип работы

Фильтр ФОВ-1,0-0,6 имеет конструкцию, отработанную многолетней практикой эксплуатации в котельных России и стран ЕАЭС: вертикальный однокамерный цилиндрический корпус из листовой углеродистой стали с эллиптическими штампованными верхним и нижним днищами, диаметром 1000 мм и площадью фильтрования 0,79 м². В состав фильтра входят верхнее и нижнее распределительные устройства с системой колпачкового дренажа, трубопроводы обвязки, запорная арматура и пробоотборное устройство.

Загрузкой служит двухслойная система: нижний поддерживающий слой кварцевого гравия фракции 5–10 мм высотой 200 мм + основной фильтрующий слой кварцевого песка или гидроантрацита фракции 0,5–1,2 мм высотой 1000 мм. Общий объём загрузки составляет 0,95 м³. Вода под рабочим давлением 0,6 МПа подаётся в верхнюю часть корпуса, проходит сквозь слой загрузки сверху вниз со скоростью фильтрования 5–10 м/ч и выводится через нижнее распределительное устройство.

Цикл работы фильтра состоит из двух стадий: рабочее фильтрование и обратная промывка водой. Промывка инициируется при достижении гидравлического сопротивления 0,1 МПа или при ухудшении качества выхода — типовая периодичность от 24 до 72 часов в зависимости от мутности исходной воды. Расход промывной воды составляет 8–12 объёмов загрузки за один цикл, продолжительность промывки 10–15 минут. Для повышения эффективности перед фильтрацией в исходную воду дозируется коагулянт — сульфат алюминия или полиоксихлорид алюминия, что увеличивает грязеёмкость загрузки и снижает мутность выхода до 0,5–1 мг/л.

Фильтр ФОВ-1,0-0,6: преимущества

• Производительность 15 м³/ч и площадь фильтрования 0,79 м² покрывают подпитку котельных мощностью 1,6–2,5 т/ч пара
• Двухслойная загрузка кварцевый песок + гравий обеспечивает удаление взвесей крупнее 20 мкм
• Снижение мутности на входе в катионитные фильтры с 50–100 до 1–2 мг/л — защита загрузки следующих ступеней
• Корпус из углеродистой стали с антикоррозионным покрытием и расчётным ресурсом 20 лет
• Простая регенерация — обратная промывка водой без расхода реагентов
• Возможность исполнения корпуса и трубопроводов из нержавеющей стали AISI 304 / 12Х18Н10Т по запросу
• Соответствие ГОСТ Р 51871-2002 и ОСТ 26-291-94, поставка с полным комплектом документации

Фильтр ФОВ-1,0-0,6: применение в котельной

В технологической схеме водоподготовки фильтр ФОВ-1,0-0,6 устанавливается первым после узла дозирования коагулянта и перед сорбционным угольным фильтром ФСУ. Производительность 15 м³/ч соответствует подпитке котельных малой и средней мощности с паровыми котлами 1,6–2,5 т/ч и рассчитана на работу в составе ВПУ-1.0 либо ВПУ-2.5. Для полноценной работы котельной с фильтром Фильтр ФОВ-1,0-0,6 рекомендуется следующее оборудование:

• Водоподготовительная установка ВПУ-1.0 — комплектная установка умягчения 1 м³/ч
• Водоподготовительная установка ВПУ-2.5 — комплектная установка умягчения 2,5 м³/ч
• Фильтр ФСУ-1,2-0,6-С — сорбционный угольный фильтр после осветления
• Фильтр ФИПа I 1.0-0.6 — Na-катионит первой ступени умягчения
• Фильтр ФИПа II 1.0-0.6 — Na-катионит второй ступени глубокого умягчения
• Фильтр ФИПр-1,0-0,6-Na — противоточный фильтр (альтернатива двухступенчатой схеме ФИПа)
• Паровой котел КЕ-2,5-14С(ПТЛ-РПК) — паровой котёл 2,5 т/ч на твёрдом топливе

Состав и стоимость уточняйте при оформлении заказа.
