Экономайзер БВЭС-V-1

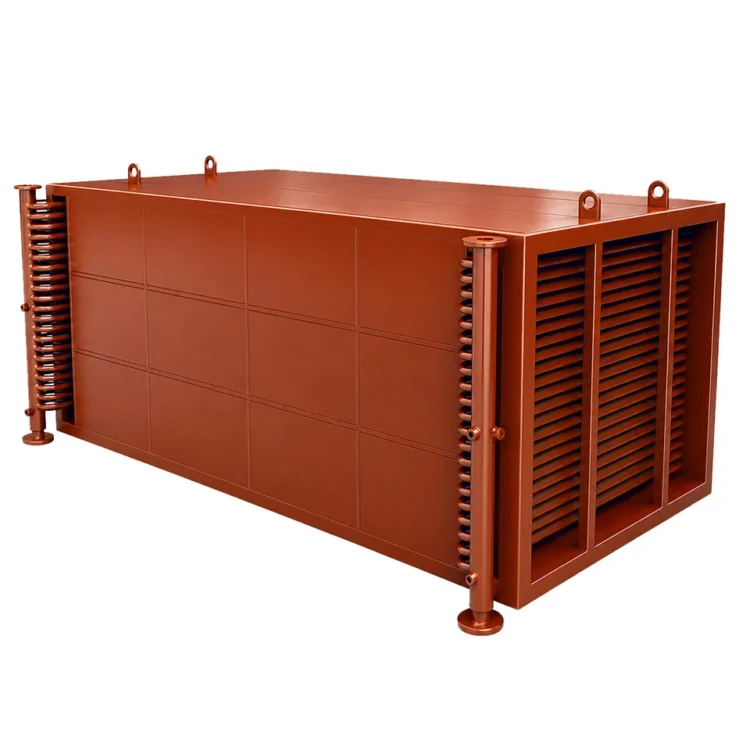

«Экономайзер БВЭС-V-1» — стальной блочный водяной экономайзер с поверхностью нагрева 239 м², устанавливаемый за паровыми котлами производительностью 25 т/ч для глубокой утилизации тепла уходящих дымовых газов и подогрева питательной воды.

Экономайзер БВЭС-V-1: назначение и область применения

Экономайзер БВЭС-V-1 закрывает потребность крупных промышленных котельных в утилизации тепла дымовых газов после паровых котлов максимальной производительности 25 т/ч — серий ДЕ-25-14, КЕ-25-14 и ДКВр-20-13. Установка хвостовой поверхности нагрева перед дымососом снижает потребление природного газа или твёрдого топлива на 8–12 % и поднимает суммарный КПД котельной установки до 92–94 % при круглогодичной выработке технологического пара на промышленных предприятиях.

Аппарат рассчитан на работу в составе паровых котельных, сжигающих природный газ или сортированный уголь. При работе котла на мазуте требуется обеспечение температуры питательной воды на входе не ниже 130 °C — это исключает выпадение конденсата и сернокислотную коррозию труб. Расчётная скорость газов в коридорном пучке принимается на уровне 6–8 м/с для газового топлива и 9–10 м/с для угольных топок с повышенной запылённостью уноса. При сжигании сортированного антрацита и каменных углей самообдувка змеевиков снижает частоту регламентных остановов на чистку и уменьшает удельный расход обдувочного пара. Изготавливается по утверждённой заводской КД со ссылкой на общие технические требования ГОСТ 28269-89 «Котлы стационарные паровые. Общие технические требования».

Габаритно-присоединительные размеры экономайзера БВЭС-V-1 рассчитаны под размещение за конвективной шахтой котла ДЕ-25 или ДКВр-20. Аппарат имеет высокую вертикальную одноколонную компоновку 4800 мм, что предполагает достаточную отметку потолка котельного зала или выноса за пределы основного здания в выгороженный экономайзерный отсек.

Экономайзер БВЭС-V-1: устройство и принцип работы

Экономайзер БВЭС-V-1 имеет конструкцию, отработанную в виде транспортабельного блока в металлической обшивке с тепловой изоляцией. Поверхность нагрева 239 м² образована плоскими змеевиками коридорного расположения из стальных труб диаметром 28×3 мм длиной 1820 мм с радиусом гиба 50 мм. У каждого второго змеевика гибы выполнены под углом 10° — это позволяет разместить два змеевика в одной плоскости и сформировать плотный коридорный пучок с шагом 70 мм поперёк потока газов и 50 мм вдоль потока.

Аппарат выполняется в одну вертикальную колонку с трёхсекционным пакетом труб. Между секциями по высоте устроены разрывы для размещения паровых обдувочных аппаратов — они применяются при сжигании зольного твёрдого топлива для регулярной механической очистки наружной поверхности змеевиков от уносных отложений. Каждая секция оснащается отдельным люком ревизии и точками подключения дренажа.

Питательная вода из деаэратора поступает в нижний коллектор аппарата, проходит по змеевикам трёхходовой схемой противотоком к дымовым газам и выходит в верхний коллектор с температурой до 100 °C. Стальное исполнение труб допускает работу при рабочем давлении воды 2,5 МПа (25 кгс/см²) — этого достаточно для прямого подключения к питательным насосам котлов ДЕ-25 и КЕ-25 на 1,4 МПа без редукционных узлов и буферных гидравлических разделителей.

Экономайзер БВЭС-V-1: преимущества

• Поверхность нагрева 239 м² подобрана под максимальную паропроизводительность 25 т/ч с расчётной температурой уходящих газов до 600 °C на входе
• Повышенное рабочее давление воды 2,5 МПа (25 кгс/см²) — прямое подключение к питательным насосам котлов ДЕ-25 и ДКВр-20 без редукционных узлов
• Одноколонная вертикальная компоновка высотой 4800 мм — экономия полезной площади котельного зала на крупных промышленных объектах
• Транспортабельный блок с заводской обшивкой и тепловой изоляцией — монтаж сводится к установке на фундамент и подсоединению фланцев
• Трёхсекционный пакет труб с разрывами под обдувочные аппараты — удобный доступ для механической очистки наружных поверхностей
• Возможность работы при скорости газов до 10 м/с — самообдувка змеевиков и сниженная частота остановов на чистку при сжигании зольного топлива
• Полный комплект документации: паспорт, руководство по монтажу и эксплуатации, чертежи общего вида и схема обвязки трубопроводной арматурой

Экономайзер БВЭС-V-1: применение в котельной

Экономайзер БВЭС-V-1 применяется в составе паровой котельной совместно со следующим оборудованием:

• Паровой котел ДЕ-25-14ГМ-О — газомазутный котёл паропроизводительностью 25 т/ч
• Паровой котел КЕ-25-14С — котёл на твёрдом топливе с механической топкой
• Паровой котел ДКВр-20-13C — двухбарабанный котёл на твёрдом топливе
• Дымосос ДН-15Х (1500 об/мин) — тяга дымовых газов после экономайзера
• Вентилятор ВДН-15Х — подача воздуха на горение в топку котла
• Деаэратор ДА-50/25 — удаление кислорода из питательной воды

Состав и стоимость уточняйте при оформлении заказа.
