Экономайзер БВЭС-II-2

«Экономайзер БВЭС-II-2» — стальной блочный водяной экономайзер с поверхностью нагрева 57 м², устанавливаемый за паровыми котлами производительностью 4–6,5 т/ч для подогрева питательной воды теплом уходящих дымовых газов.

Экономайзер БВЭС-II-2: назначение и область применения

Экономайзер БВЭС-II-2 закрывает потребность котельных в утилизации тепла дымовых газов после паровых котлов средней производительности — серий КЕ-4-14, КЕ-6,5-14, ДЕ-6,5-14, ДКВр-4-13 и ДКВр-6,5-13. Установка хвостовой поверхности нагрева непосредственно перед дымососом снижает расход топлива котельной до 10 % и поднимает её КПД на 15–20 %.

Аппарат рассчитан на работу в составе паровых котельных, сжигающих природный газ или твёрдое топливо с температурой уходящих газов перед экономайзером порядка 600 °C. При работе котла на мазутном топливе требуется поддерживать температуру питательной воды на входе не ниже 130 °C, иначе ускоренная сернокислотная коррозия резко сокращает ресурс труб ниже точки росы продуктов сгорания. Изготавливается по утверждённой заводской КД со ссылкой на общие технические требования ГОСТ 28269-89 «Котлы стационарные паровые. Общие технические требования».

Габаритно-присоединительные размеры экономайзера БВЭС-II-2 близки к размерам чугунных секционных экономайзеров типа ЭБ соответствующей мощности, что позволяет без значительной реконструкции газоходов и опорных рам менять выработавшие ресурс чугунные блоки на стальные. По сравнению с чугунным аналогом ЭБ-2-94 стальной аппарат имеет меньший вес единицы поверхности нагрева и не разрушается от термических ударов при пусках и резких сбросах паровой нагрузки. Это особенно важно для котельных, работающих в дискретном режиме с частыми пусками — например, для пиковых тепловых нагрузок промышленных предприятий и сезонных систем теплоснабжения коммунальных объектов.

Экономайзер БВЭС-II-2: устройство и принцип работы

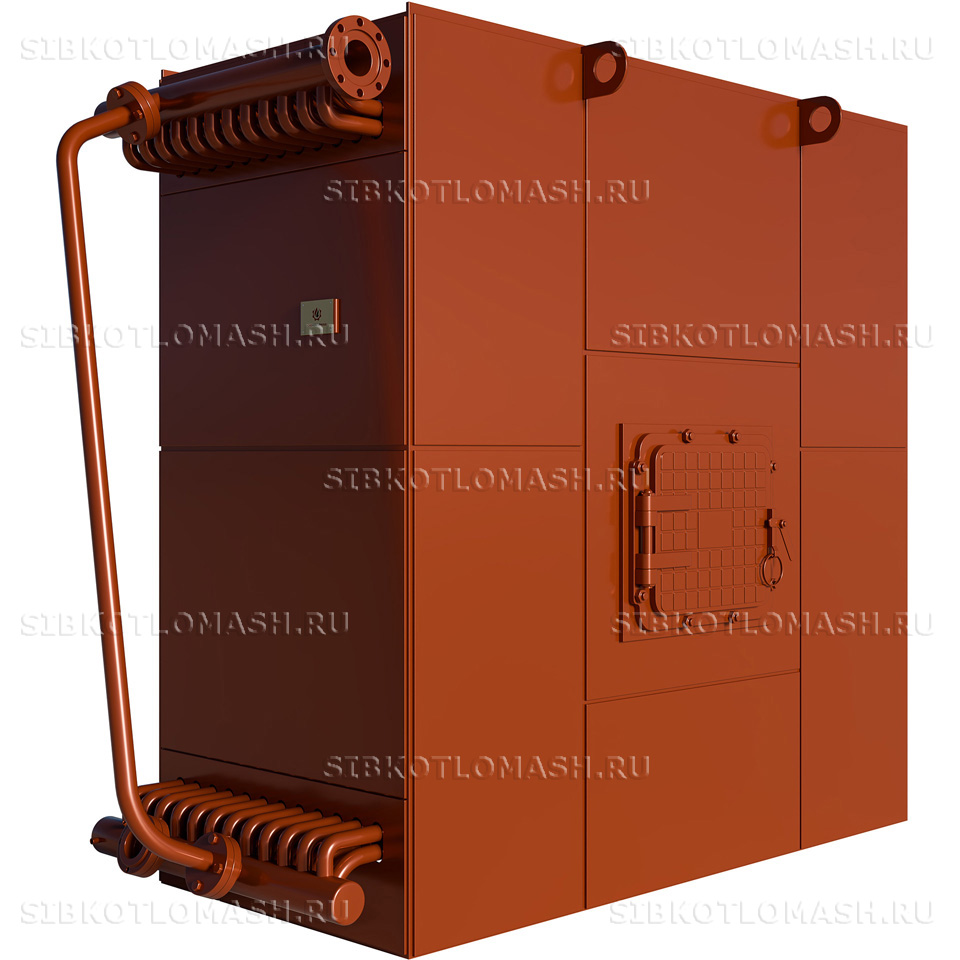

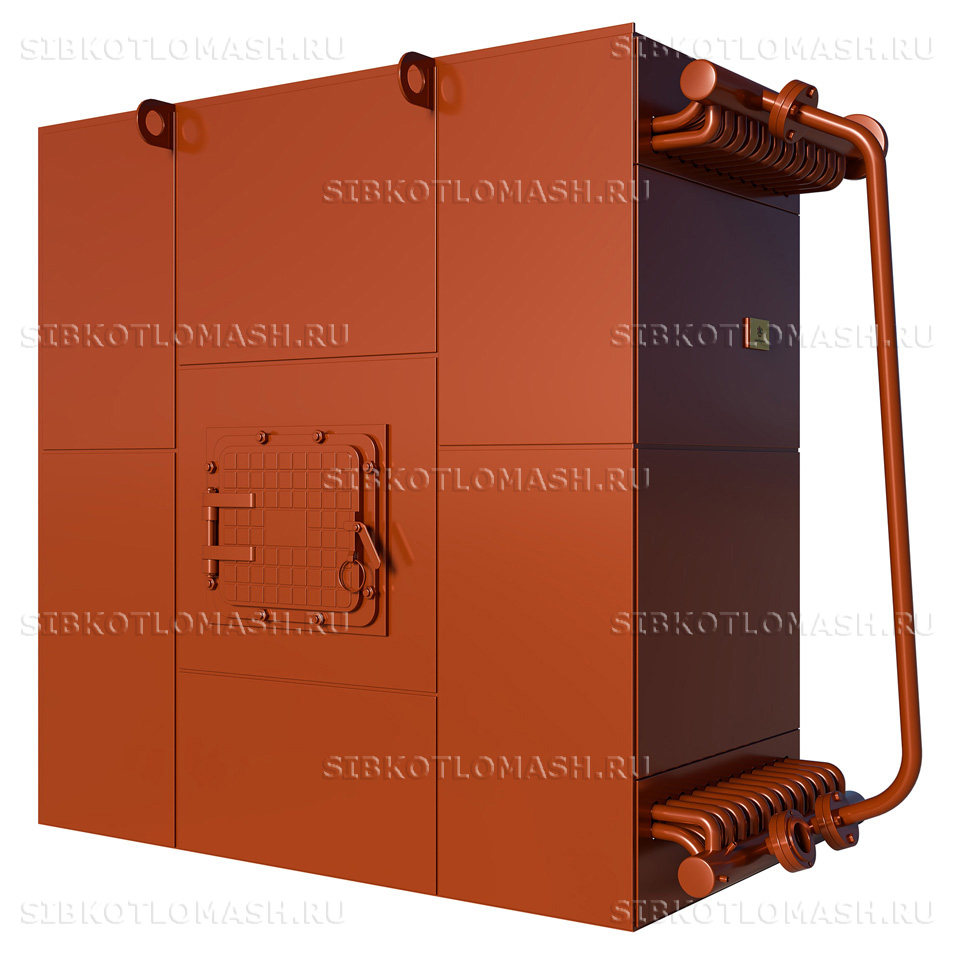

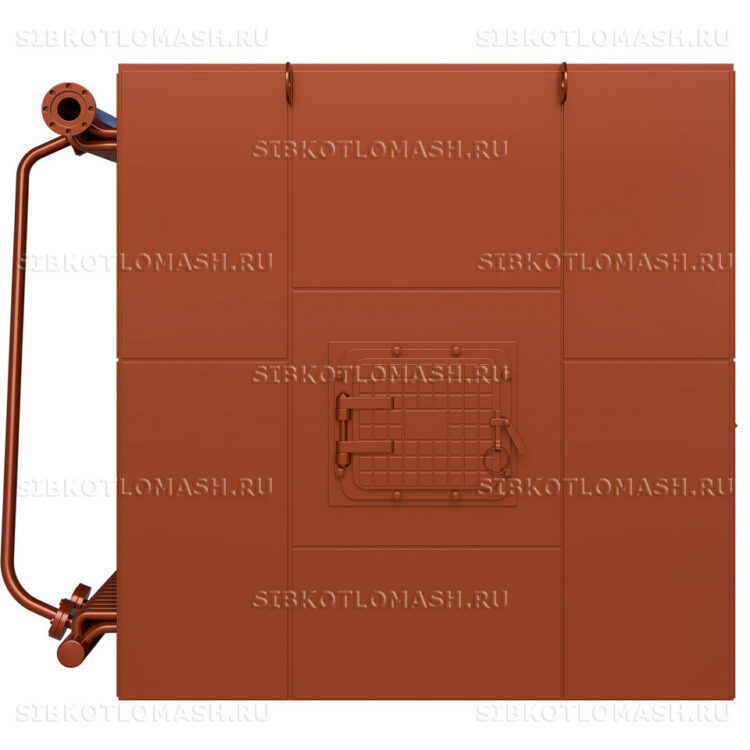

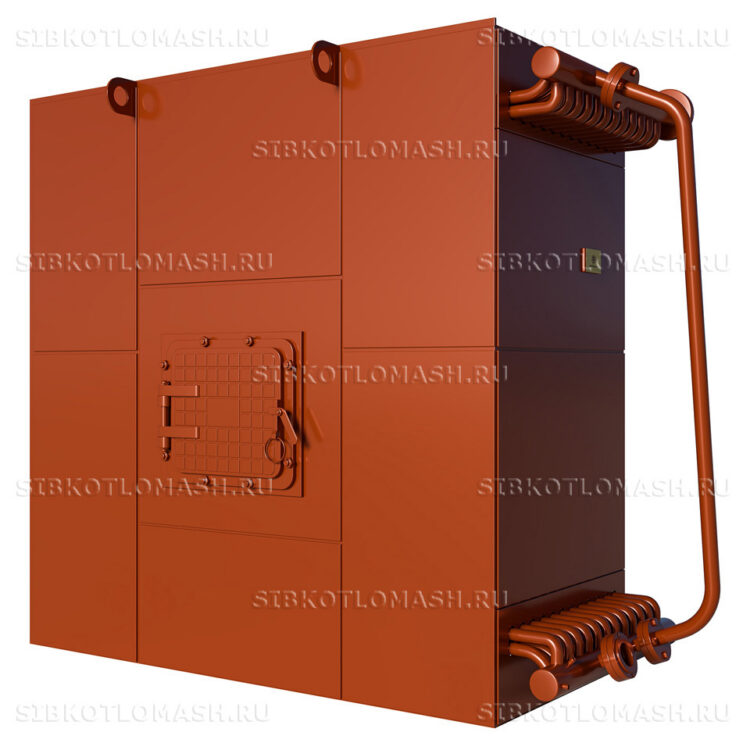

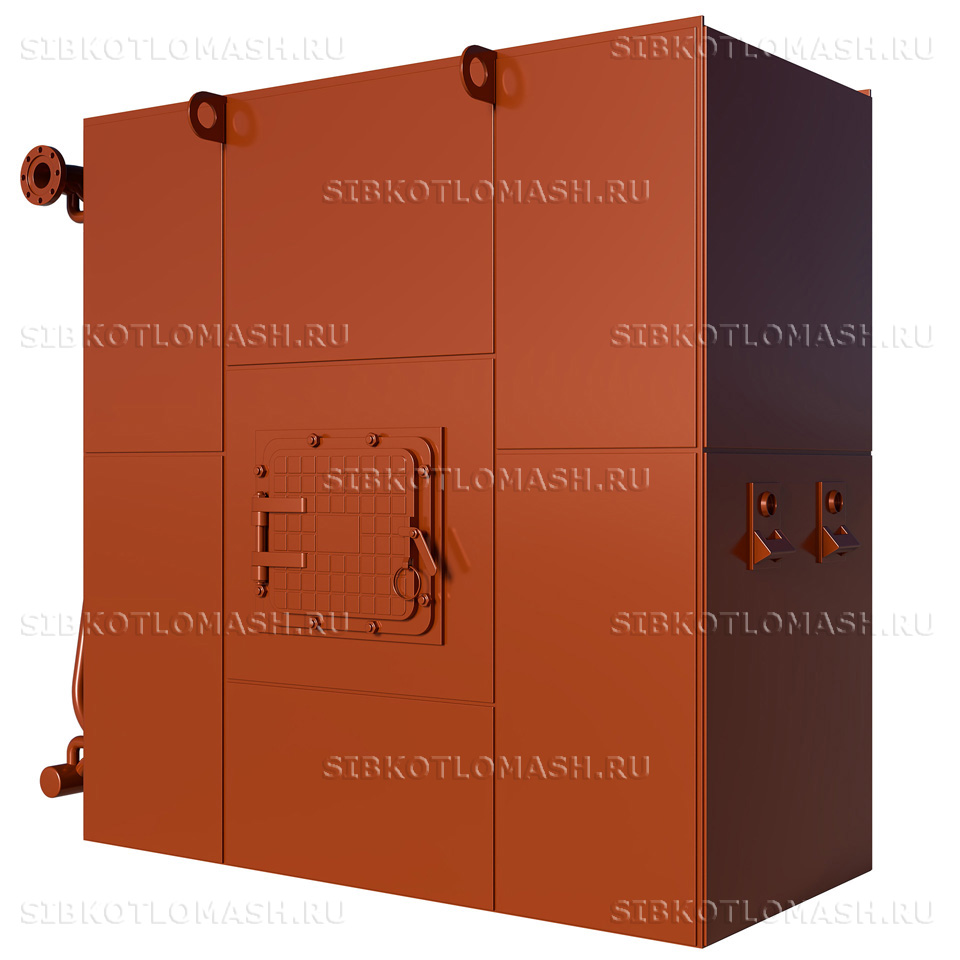

Экономайзер БВЭС-II-2 имеет конструкцию, отработанную в виде транспортабельного блока в металлической обшивке с тепловой изоляцией. Поверхность нагрева 57 м² образована плоскими змеевиками коридорного расположения из стальных труб диаметром 28×3 мм длиной 1820 мм с радиусом гиба 50 мм. У каждого второго змеевика гибы выполнены под углом 10° — это даёт возможность разместить два змеевика в одной плоскости и сформировать плотный коридорный пучок с шагом 70 мм поперёк потока газов и 50 мм вдоль потока.

Поверхность нагрева скомпонована в две колонки, разделённые внутренней стальной перегородкой. Уходящие дымовые газы последовательно омывают сначала первую колонку, затем вторую, что увеличивает время контакта газа с трубами и эффективность теплопередачи. Внутри каждой колонки сделан разрыв 450 мм между секциями для удобства обслуживания и периодической обдувки наружных поверхностей.

Питательная вода поступает в нижний коллектор, проходит по змеевикам противотоком к дымовым газам и выходит в верхний коллектор с температурой до 100 °C при температуре на входе 100 °C — экономайзер работает как некипящий по водяной стороне, без парообразования. Расчётная скорость газов в пучке принимается 6–8 м/с — это диапазон, при котором достигается оптимальное соотношение между интенсивностью теплопередачи и аэродинамическим сопротивлением.

Экономайзер БВЭС-II-2: преимущества

• Поверхность нагрева 57 м² подобрана под паропроизводительность котлов 4–6,5 т/ч с расчётной температурой уходящих газов до 600 °C на входе
• Стальное исполнение труб допускает подключение к питательному насосу под рабочим давлением 1,5 МПа (15 кгс/см²) без редукции
• Транспортабельный блок с заводской обшивкой и изоляцией — монтаж сводится к установке на фундамент и подсоединению водяных и газовых фланцев
• Возможность замены чугунных секционных экономайзеров без существенной переделки газоходов и опорных конструкций котельной
• Двухколонная компоновка с разрывом между секциями 450 мм обеспечивает удобный доступ для очистки наружных поверхностей от золовых отложений
• Снижение удельного расхода топлива до 10 % и рост КПД котельной установки на 15–20 % за счёт глубокой утилизации тепла уходящих газов
• Полный комплект документации: паспорт, руководство по монтажу и эксплуатации, чертежи общего вида и схема обвязки

Экономайзер БВЭС-II-2: применение в котельной

Экономайзер БВЭС-II-2 применяется в составе паровой котельной совместно со следующим оборудованием:

• Паровой котел ДКВр-4-13С — двухбарабанный котёл на твёрдом топливе
• Паровой котел КЕ-6,5-14С — котёл на твёрдом топливе с механической топкой
• Паровой котел ДЕ-6,5-14ГМ-О — газомазутный котёл паропроизводительностью 6,5 т/ч
• Дымосос ДН-9 (1500 об/мин) — тяга дымовых газов после экономайзера
• Вентилятор ВДН-6,3 — подача воздуха на горение в топку котла
• Деаэратор ДА-15/4 — удаление кислорода из питательной воды

Состав и стоимость уточняйте при оформлении заказа.
