Дробилка-ВДП-15

Дробилка ВДП-15 (дробилка-питатель винтовая ВДП-15) предназначена для дробления каменного и бурого угля, а также других видов твёрдого топлива с размером кусков до 300 мм и равномерной подачи измельчённого топлива на транспортное устройство — скребковый или ленточный конвейер системы топливоподачи котельной. Дробилка ВДП-15 обеспечивает производительность 15 т/ч (18,8 м³/ч) при выходной фракции 0–40 мм, что соответствует требованиям к качеству топлива для слоевых топочных устройств паровых и водогрейных котлов.

Дробилка ВДП-15 применяется в системах топливоподачи производственных и отопительных котельных, оснащённых паровыми котлами серий КЕ, ДКВр, ДКВР или водогрейными котлами типа КВм, КВТС. Аппарат обеспечивает бесперебойную и равномерную подачу топлива в бункер котла при любом режиме его работы, в том числе при неравномерном поступлении угля из расходного бункера. Мощность привода — 11 кВт, частота вращения дробящих винтов — 60 об/мин.

Технические характеристики дробилки ВДП-15

Дробилка ВДП-15 имеет производительность 15 т/ч (объёмная — 18,8 м³/ч). Максимальный размер загружаемой фракции — не более 300 мм, размер дроблёного продукта на выходе — 0–40 мм, что обеспечивает оптимальный гранулометрический состав для сжигания угля на колосниковых решётках котлоагрегатов. Частота вращения дробящих винтов — 60 об/мин. Электропривод — асинхронный двигатель мощностью 11 кВт, 1500 об/мин. Редуктор — Ц2У-200-25-21. Габаритные размеры — 3340×1055×745 мм (ДхШхВ), масса — 1500 кг. Для подключения к системе топливоподачи котельной дробилка может применяться совместно с паровыми котлами серии КЕ.

Аппарат оснащён штыковым затвором для перекрытия потока угля из бункера в случае проведения технического обслуживания или ремонта. Рабочие органы — дробящие винты с витками, наплавленными износостойким сплавом, и стальной литой угледробитель — обеспечивают высокую стойкость к абразивному износу при переработке угля с высоким содержанием минеральных примесей. Конструкция обеспечивает длительный межремонтный ресурс в условиях непрерывной эксплуатации котельной.

Конструкция и принцип работы

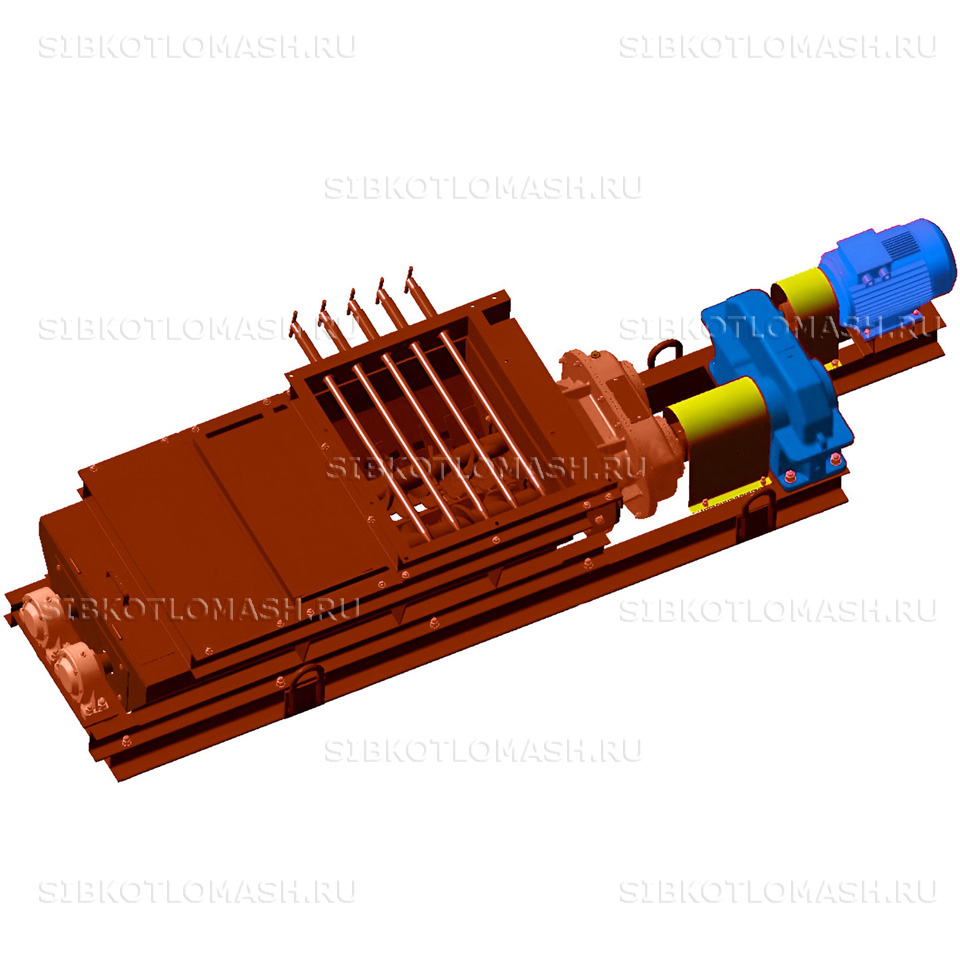

Дробилка-питатель ВДП-15 состоит из корпуса сварной конструкции, двух параллельных дробящих винтов с наплавленными износостойкими витками, стального литого угледробителя, коробки передач, редуктора Ц2У-200-25-21 и электродвигателя мощностью 11 кВт. Корпус дробилки изготовлен из конструкционной стали, нижняя часть корпуса выполняет роль разгрузочного лотка. В верхней части корпуса расположен загрузочный проём, перекрываемый штыковым затвором.

Принцип работы: уголь из расходного бункера через штыковой затвор поступает в рабочую зону дробилки, где захватывается вращающимися дробящими винтами. Витки винтов, наплавленные твёрдым сплавом, разрушают крупные куски угля, одновременно перемещая дроблёный материал к разгрузочному проёму. Угледробитель дополнительно измельчает особо крупные куски, не захватываемые винтами. Дроблёный уголь фракции 0–40 мм равномерно выгружается на транспортный конвейер или непосредственно в бункер котла. Производительность регулируется частотой вращения привода.

Применение в котельных

Дробилка ВДП-15 устанавливается в системах топливоподачи котельных, эксплуатирующих паровые и водогрейные котлы на каменном и буром угле. Типовая схема топливоподачи с ВДП-15 включает приямок для угля, скребковый конвейер подачи угля к дробилке, дробилку-питатель ВДП-15 и ленточный или скребковый конвейер подачи дроблёного угля к бункерам котлов. Дробилка обеспечивает непрерывную работу котельной с суммарной паропроизводительностью до 10–15 т/ч по пару или тепловой мощностью до 8–12 МВт при работе на каменном угле.

Аппарат применяется на котельных предприятий угольной промышленности, энергетики, металлургии, лесной и деревообрабатывающей промышленности, а также на муниципальных отопительных котельных в регионах, где каменный уголь является основным видом котельного топлива. Климатическое исполнение оборудования обеспечивает работу при температуре окружающего воздуха от −40 до +40 °С, что делает его пригодным для эксплуатации в Сибири и других регионах с суровым климатом. Дробилка соответствует требованиям ГОСТ 15150-69 по климатическому исполнению.

Монтаж и техническое обслуживание

Дробилка ВДП-15 монтируется в системе топливоподачи котельной на металлоконструкции или бетонном основании. Присоединение к подающему и отводящему конвейерам — фланцевое. Перед первым пуском проверяют правильность монтажа и затяжку крепёжных соединений, работу штыкового затвора и системы смазки редуктора, направление вращения дробящих винтов. Обкатку производят сначала вхолостую, затем под нагрузкой. При монтаже необходимо обеспечить соосность дробилки и подключаемых конвейеров, а также доступность для технического обслуживания со всех сторон.

Техническое обслуживание дробилки включает ежесменный осмотр состояния дробящих винтов и корпуса на предмет износа и повреждений, контроль уровня масла в редукторе, смазку подшипников по графику и проверку затяжки крепёжных соединений. Замена изношенных дробящих винтов производится по мере необходимости без демонтажа дробилки из системы топливоподачи. Рекомендуемый межремонтный ресурс при работе на каменном угле — не менее 4000 ч непрерывной эксплуатации.

Поставка и комплектация

Дробилка ВДП-15 поставляется в сборе. Габаритные размеры — 3340×1055×745 мм (ДхШхВ), масса — 1500 кг. Комплект поставки включает корпус дробилки с дробящими винтами и угледробителем, штыковой затвор, редуктор Ц2У-200-25-21, электродвигатель 11 кВт, соединительную муфту, монтажную документацию, паспорт и инструкцию по эксплуатации. Доставка возможна железнодорожным или автомобильным транспортом. По заявке заказчика возможна поставка дробилки без электродвигателя. Завод-изготовитель — Котельный завод Сибкотломаш, г. Бийск.
