Звездочка. 00.5769.021

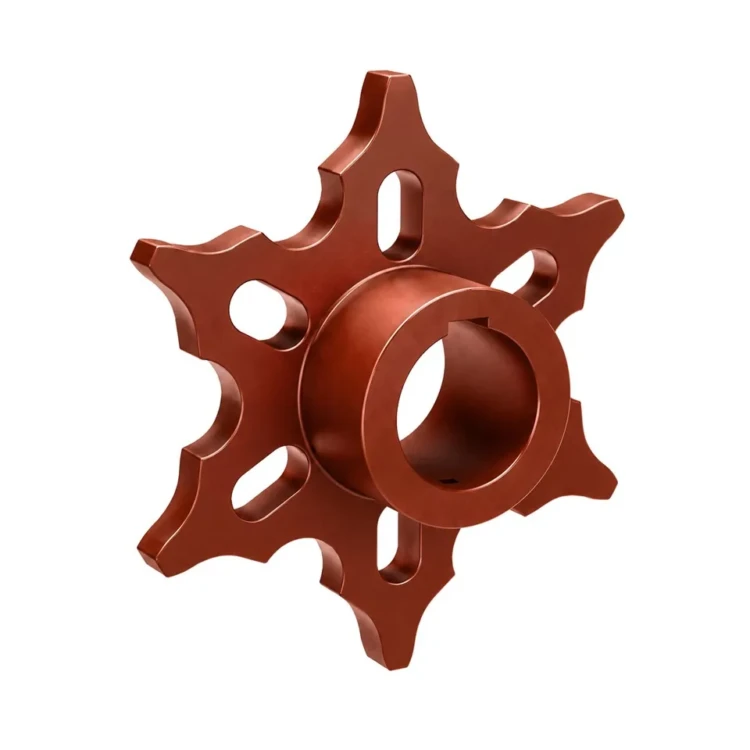

Звёздочка 00.5769.021 — тяговая приводная звёздочка скребкового транспортера ТС-2-30 производства КЗ «Сибкотломаш» г. Бийск. Звёздочка устанавливается на приводном и натяжном валах транспортера и обеспечивает зацепление с пальцами скребковой цепи для передачи тягового усилия от мотор-редуктора. Изготавливается из стали 45 с закалкой зубьев токами высокой частоты до твёрдости 50–56 HRC. Наружный диаметр Ø280 мм, ширина венца 80 мм, число зубьев 8.

Звёздочка: назначение и применяемость

Звёздочка 00.5769.021 — ключевое рабочее звено передачи усилия от приводного вала на тяговую скребковую цепь транспортера ТС-2-30. Зубья звёздочки последовательно входят в зацепление с пальцами цепи, преобразуя крутящий момент вала в тяговое усилие движения скребковой цепи. По 2 штуки звёздочек устанавливается на каждом из двух валов транспортера — приводном и натяжном, итого 4 штуки в одном комплекте.

Геометрия зубчатого венца звёздочки рассчитана под скребковую цепь шага 200 мм — стандартный шаг для транспортеров серии ТС-2. Число зубьев 8 обеспечивает компактный диаметр звёздочки и одновременно достаточно плавное зацепление с цепью без избыточных динамических нагрузок. На сторонах венца установлены боковые направляющие пальцев цепи, предотвращающие сбегание скребков с зубьев под нагрузкой.

Транспортер ТС-2-30 — двухцепной скребковый конвейер для шлакозолоудаления и углеподачи в котельных установках. Производительность до 10 т/ч, длина до 50 м. Климатическое исполнение по ГОСТ 15150-69 — категория У2, рассчитано на работу в условиях запылённой атмосферы зольной зоны котельной.

Звёздочка: материалы и изготовление

Звёздочка изготавливается из конструкционной стали 45 по ГОСТ 1050-2013. После термоулучшения сталь имеет предел прочности 600–700 МПа и достаточную пластичность для восприятия ударных нагрузок при входе зубьев в зацепление с пальцами цепи. Для повышения износостойкости зубчатый венец закаляется токами высокой частоты до твёрдости 50–56 HRC — это критично, так как именно зубья несут максимальные удельные нагрузки и быстрее всего изнашиваются в эксплуатации.

Технологический процесс изготовления звёздочки включает резку проката по диаметру заготовки, токарную обдирку с предварительной центровкой, нарезание зубчатого венца на специальном зуборезном станке, изготовление шпоночного паза в посадочном отверстии Ø80 мм, термоулучшение всей детали, ТВЧ-закалку зубьев, отпуск для снятия закалочных напряжений и финишную проверку профиля зубьев по специальному шаблону.

Контроль качества — визуальный осмотр зубчатого венца на отсутствие микротрещин после закалки, размерный контроль профиля зубьев шаблоном, твёрдость по Роквеллу твердомером в нескольких точках венца, проверка чистоты посадочного отверстия и шпоночного паза. Маркировка с указанием артикула и партии наносится на боковую поверхность звёздочки.

Звездочка: совместимое оборудование

Звездочка 00.5769.021 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Транспортёр скребковый ТС-2-30 — скребковый транспортёр производительностью до 30 т/ч — прямой родитель запчасти
• Транспортёр скребковый ТС-2-28 — скребковый транспортёр предыдущей серии для совместимых схем топливоподачи
• Дробилка ВДГ-10 — смежный узел угольной нитки — измельчение перед транспортированием
• Дробилка ДО-1М — одновалковая зубчатая дробилка — типовая совместная компоновка с ТС-2-30
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель угольной фракции, доставляемой транспортёром

Звездочка 00.5769.021 — типовая запасная часть привода или ходовой части скребкового транспортёра. Сопутствующие запчасти (валы натяжные/приводные, звёздочки, корпусы подшипника, скребки, секции, корпусы, упоры) — в каталоге запчасти транспортёра скребкового ТС-2-30. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Звёздочка: заказ и доставка

Звёздочка 00.5769.021 изготавливается под заказ или отгружается со склада в зависимости от текущей загрузки производства. Срок изготовления — 5–10 рабочих дней с учётом нарезки зубьев, термоулучшения и ТВЧ-закалки. Складские позиции отгружаются в день оплаты. Принимаем заявки на отдельные звёздочки для устранения локальных отказов либо на комплекты из 4 штук для капитального ремонта транспортера.

Малые габариты звёздочки (Ø280 × 80 мм, масса 18 кг) удобны для штучной отгрузки в деревянной обрешётке либо комплектами на паллете с обвязкой. Транспортировка — компании по РФ и странам ЕАЭС с подбором маршрута по геолокации заказчика. При оптовых партиях используется паллет с обвязкой или контейнер.

При оформлении заказа укажите номер чертежа 00.5769.021, требуемое количество, шаг скребковой цепи действующего транспортера и адрес отгрузки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня и при необходимости подберут полный комплект приводной части транспортера: звёздочки, валы 00.8091.004СБ и 00.8091.004-01СБ, корпуса подшипников 00.1303.017 и скребки 00.9451.006СБ.
