Скребок. 00.9451.006СБ

Скребок 00.9451.006СБ — основной рабочий элемент скребкового транспортера ТС-2-30 производства КЗ «Сибкотломаш» г. Бийск. Скребок крепится между двумя параллельными тяговыми цепями и непосредственно перемещает шлак, золу или уголь по жёлобу транспортера. Изготавливается из стали Ст3 с наплавкой износостойким покрытием по рабочей кромке. Размеры основания 600 × 200 × 40 мм, масса 8 кг.

Скребок: назначение и применяемость

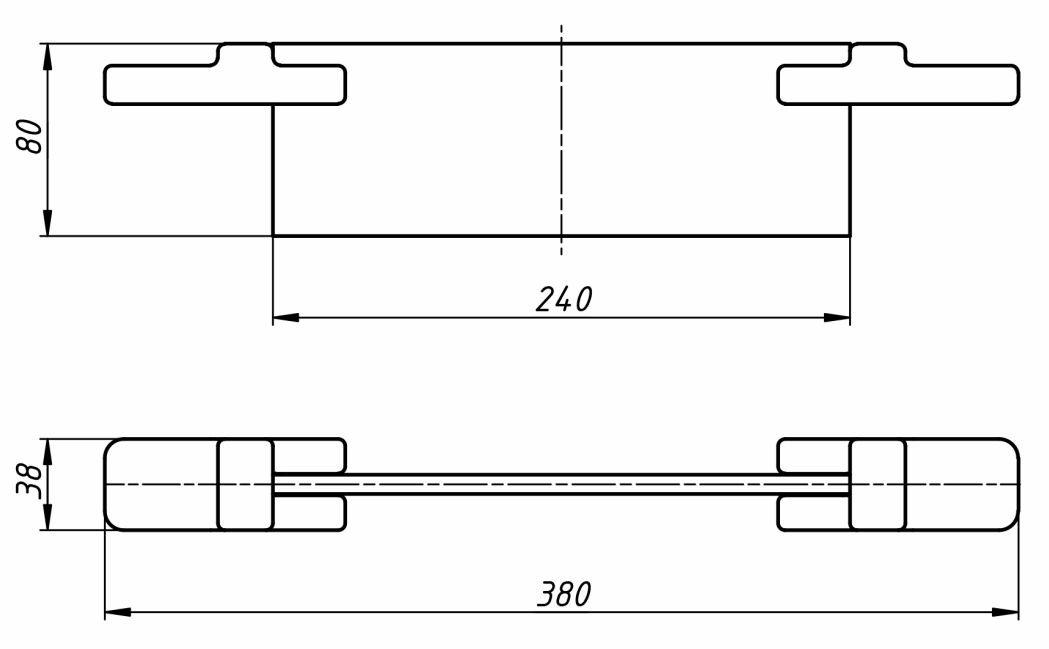

Скребок 00.9451.006СБ — рабочая деталь скребкового транспортера ТС-2-30, выполняющая основную функцию перемещения сыпучего материала. Конструктивно скребок представляет собой стальную пластину прямоугольной формы с приваренными втулками по торцам для крепления к пальцам тяговой скребковой цепи. Под действием тягового усилия цепи скребок движется по нижней части жёлоба транспортера и захватывает перед собой шлак, золу или уголь.

Транспортер ТС-2-30 имеет две параллельные тяговые цепи, между которыми равномерно установлены скребки с шагом 0,5–1,0 м (в зависимости от типа транспортируемого материала). Чем больше плотность материала, тем меньший шаг скребков применяется для предотвращения их перегрузки. Скребки совершают рабочий ход в нижней части транспортера (где образуется поток материала) и холостой ход в верхней части (обратное движение пустых скребков).

Скребок 00.9451.006СБ — расходная позиция: при работе с абразивным шлаком и золой кромка постепенно изнашивается, и при достижении остаточной высоты 60–70 % деталь подлежит замене. Климатическое исполнение по ГОСТ 15150-69 — категория У2, рассчитано на работу в условиях запылённой атмосферы зольной зоны котельной.

Скребок: материалы и изготовление

Основание скребка изготовлено из конструкционной стали Ст3сп по ГОСТ 380-2005. Эта сталь — оптимальный выбор для скребков по сочетанию свариваемости, обрабатываемости и стоимости. Толщина основания 40 мм даёт достаточный запас на абразивный износ при работе с шлаком и обеспечивает прочность сварных соединений с втулками крепления к цепи.

Рабочая кромка скребка — нижняя часть, контактирующая с материалом — упрочняется наплавкой электродами серии Т-590 или Т-620 с твёрдостью наплавленного слоя 56–62 HRC. Наплавка существенно увеличивает ресурс кромки по сравнению с базовой сталью Ст3 (твёрдость 140–160 HB) — это критично при работе с высокозольным углём и шлаком, содержащим кремнистые и алюмосиликатные частицы повышенной абразивности.

Технологический маршрут изготовления скребка: резка листового проката газовой резкой или плазмой по контуру, фрезерная обработка торцов под приварку втулок, изготовление и приварка втулок крепления к тяговой цепи, наплавка износостойкой кромки на сварочном автомате, дробемётная очистка, контроль геометрии и шага крепления шаблоном. Маркировка с указанием артикула наносится на боковую поверхность основания.

Скребок: совместимое оборудование

Скребок 00.9451.006СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Транспортёр скребковый ТС-2-30 — скребковый транспортёр производительностью до 30 т/ч — прямой родитель запчасти
• Транспортёр скребковый ТС-2-28 — скребковый транспортёр предыдущей серии для совместимых схем топливоподачи
• Дробилка ВДГ-10 — смежный узел угольной нитки — измельчение перед транспортированием
• Дробилка ДО-1М — одновалковая зубчатая дробилка — типовая совместная компоновка с ТС-2-30
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель угольной фракции, доставляемой транспортёром

Скребок 00.9451.006СБ — типовая запасная часть привода или ходовой части скребкового транспортёра. Сопутствующие запчасти (валы натяжные/приводные, звёздочки, корпусы подшипника, скребки, секции, корпусы, упоры) — в каталоге запчасти транспортёра скребкового ТС-2-30. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Скребок: заказ и доставка

Скребок 00.9451.006СБ изготавливается под заказ или отгружается со склада. Срок изготовления — 3–7 рабочих дней с учётом наплавки кромки и контроля качества сварных швов. Складские позиции отгружаются в день оплаты. Принимаем заявки как на отдельные скребки для устранения локальных повреждений, так и на полные комплекты для замены всего скребкового полотна транспортера.

Малые габариты скребка (600 × 200 × 40 мм, масса 8 кг) удобны для штучной отгрузки на паллет с обвязкой. Партии из 20 и более штук укладываются на одну транспортную паллету или в контейнер с раскреплением. Транспортировка — компании по РФ и странам ЕАЭС с подбором маршрута по геолокации заказчика.

При оформлении заказа укажите номер чертежа 00.9451.006СБ, требуемое количество, шаг тяговой цепи действующего транспортера и адрес отгрузки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня и при необходимости подберут полный комплект расходных позиций транспортера: скребки, упоры 00.3455.044, звёздочки 00.5769.021 для проведения капитального ремонта.
