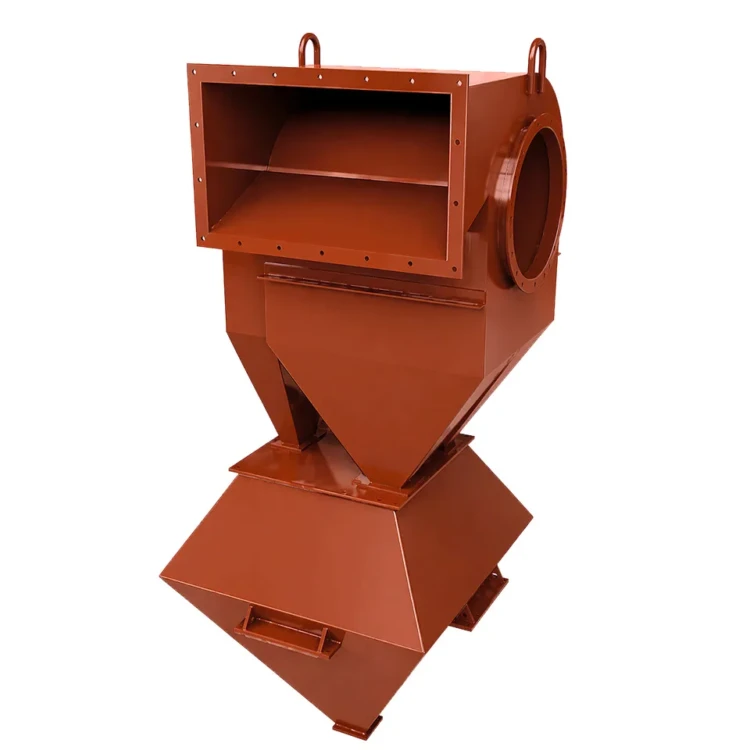

Золоуловитель ЗУ-2

«Золоуловитель ЗУ-2» — горизонтальный инерционный циклон сухой газоочистки в зеркальном (левостороннем) исполнении для дымоходов водогрейных котельных мощностью до 2 Гкал/ч на каменном и буром угле. Аппарат улавливает летучую золу с размером частиц более 50 мкм при температуре газов на входе до 280 °С.

Золоуловитель ЗУ-2: назначение и область применения

Золоуловитель ЗУ-2 предназначен для котельных, где газовый тракт компонуется с левым подходом дымохода — это типовая ситуация при размещении дымососа слева от котла или при монтаже в существующих помещениях со сложившейся обвязкой. Аппарат закрывает потребность в первичной очистке дымовых газов перед дымососом и повышает срок службы тягового оборудования за счёт удаления абразивной золы.

Применяется на котельных установках для теплоснабжения цехов, баз, школ, посёлков и сельскохозяйственных объектов с расходом дымовых газов 6000–9000 м³/ч и тепловой мощностью котла 0,8–2,0 Гкал/ч. По производительности и габаритам ЗУ-2 полностью совпадает с правосторонним ЗУ-1; различие — в направлении бокового выходного патрубка. Золоуловитель ЗУ-2 особенно востребован при модернизации существующих котельных, где конфигурация газохода и расположение дымовой трубы не позволяют развернуть аппарат на 180°.

Установка циклона снижает запылённость уходящих газов, продлевает ресурс рабочего колеса дымососа и кладочной части дымовой трубы, а также приводит выбросы котельной в соответствие нормативам по предельно допустимым концентрациям. Подбор типоразмера выполняется по тепловой мощности котла и фактическому расходу дымовых газов в номинальном режиме.

Аппарат соответствует общим требованиям к инерционным газоочистным устройствам и санитарно-гигиеническим нормам по выбросам в воздух рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Золоуловитель ЗУ-2: устройство и принцип работы

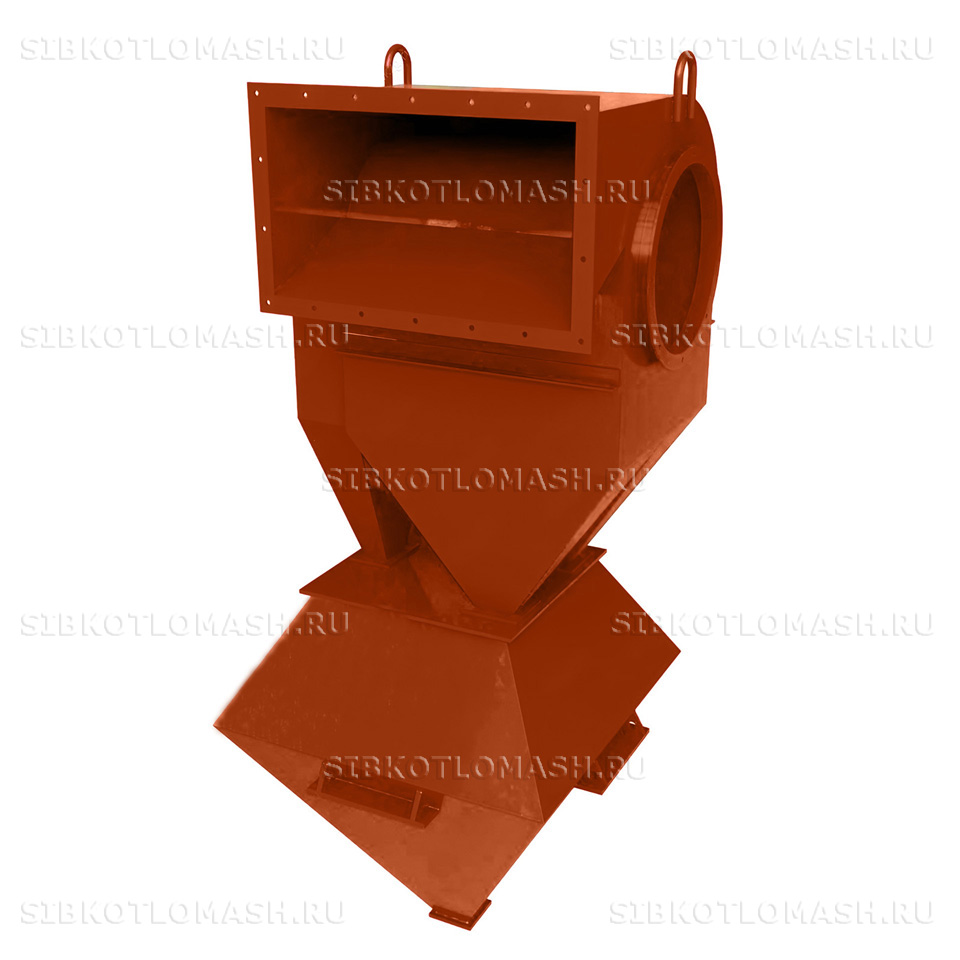

Золоуловитель ЗУ-2 имеет конструкцию, отработанную в типоряду горизонтальных циклонов с криволинейными стенками. В составе аппарата: сварной корпус, прямоугольный входной фланец 450×800 мм, выходной патрубок Ø490 мм с отводом влево от направления газового потока, бункер-осадитель и сборный бункер-накопитель с шиберным затвором.

Принцип сепарации классический инерционный: дымовые газы при движении между криволинейными стенками корпуса образуют поворотный поток, в котором тяжёлые частицы золы отбрасываются центробежной силой к стенкам и сбрасываются в нижний бункер. Лёгкая фракция уходит через боковой выходной патрубок к дымососу. Производительность 8000 м³/ч, коэффициент очистки 80 %, рабочая температура газов 250 °С (кратковременно 280 °С), аэродинамическое сопротивление 70 мм вод. ст.

Корпус — углеродистая сталь с антикоррозионным покрытием, габариты 1030×1300×2720 мм, масса 370 кг. Аппарат отгружается в собранном виде с заводской комплектацией шиберного затвора и крепёжных элементов. Удаление уловленной золы производится периодически вручную или транспортёром в общую систему золошлакоудаления котельной.

При сжигании каменных и бурых углей с зольностью до 30 % золоуловитель ЗУ-2 обеспечивает первичную ступень очистки газового потока. Это снижает абразивную нагрузку на тяговый агрегат, уменьшает износ футеровки дымовой трубы и продлевает межремонтный период всего газоходного тракта котельной. Работа аппарата не требует постоянного присутствия оператора — обслуживание сводится к периодической выгрузке бункера и контролю герметичности фланцевых соединений.

Золоуловитель ЗУ-2: преимущества

• Зеркальная компоновка для левостороннего размещения дымососа — экономит площадь котельного зала и упрощает обвязку существующих тракторных линий
• Идентичные с ЗУ-1 присоединительные размеры — взаимозаменяемость по ТТХ при смене направления потока на проектной стадии
• Простая горизонтальная конструкция без вращающихся частей и расходных материалов
• Низкое аэродинамическое сопротивление 70 мм вод. ст. — не перегружает дымосос
• Высокий ресурс корпуса при работе с золой каменных и бурых углей
• Срок изготовления от 10 рабочих дней с момента подтверждения заказа
• Поставка в собранном виде, монтаж на закладные элементы фундаментной плиты
• Возможность подбора типоразмера ЗУ-1 (правое исполнение) для зеркальной компоновки тракта
• Эксплуатация без постоянного присутствия оператора — обслуживание сводится к выгрузке бункера и контролю герметичности соединений

Золоуловитель ЗУ-2: применение в котельной

Для полноценной работы котельной с золоуловителем ЗУ-2 рекомендуется следующее оборудование:

• Котел КВр-1,0-95 — водогрейный котёл с ручной подачей угля
• Котел КВр-1,86-95 — водогрейный котёл средней мощности на угле
• Котел КВм-2,0-95ШП — котёл механизированного сжигания угля с шурующей планкой
• Дымосос ДН-9-1500 — тяговый агрегат под производительность 8000 м³/ч
• Вентилятор ВДН-9-1000 — дутьевой вентилятор для угольной топки

Состав и стоимость уточняйте при оформлении заказа.
