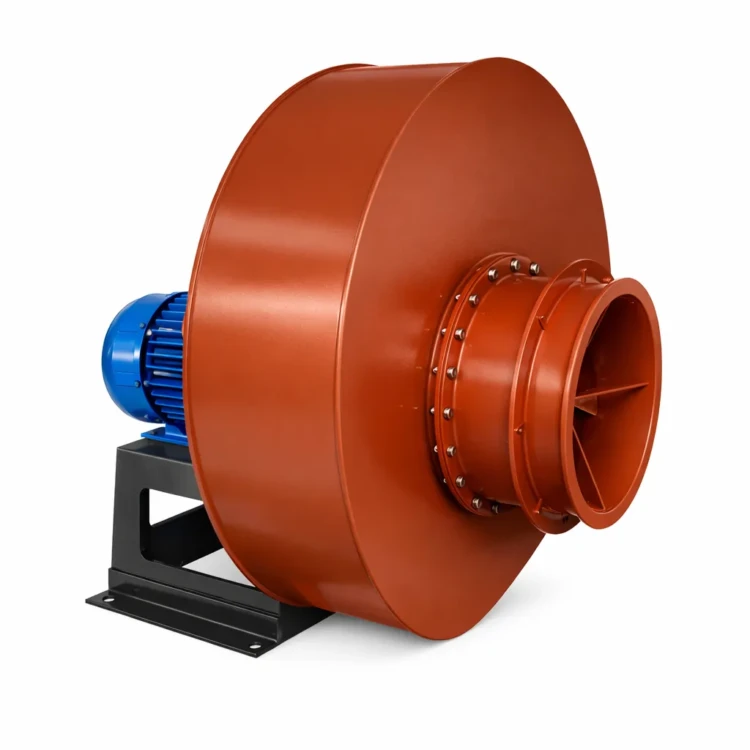

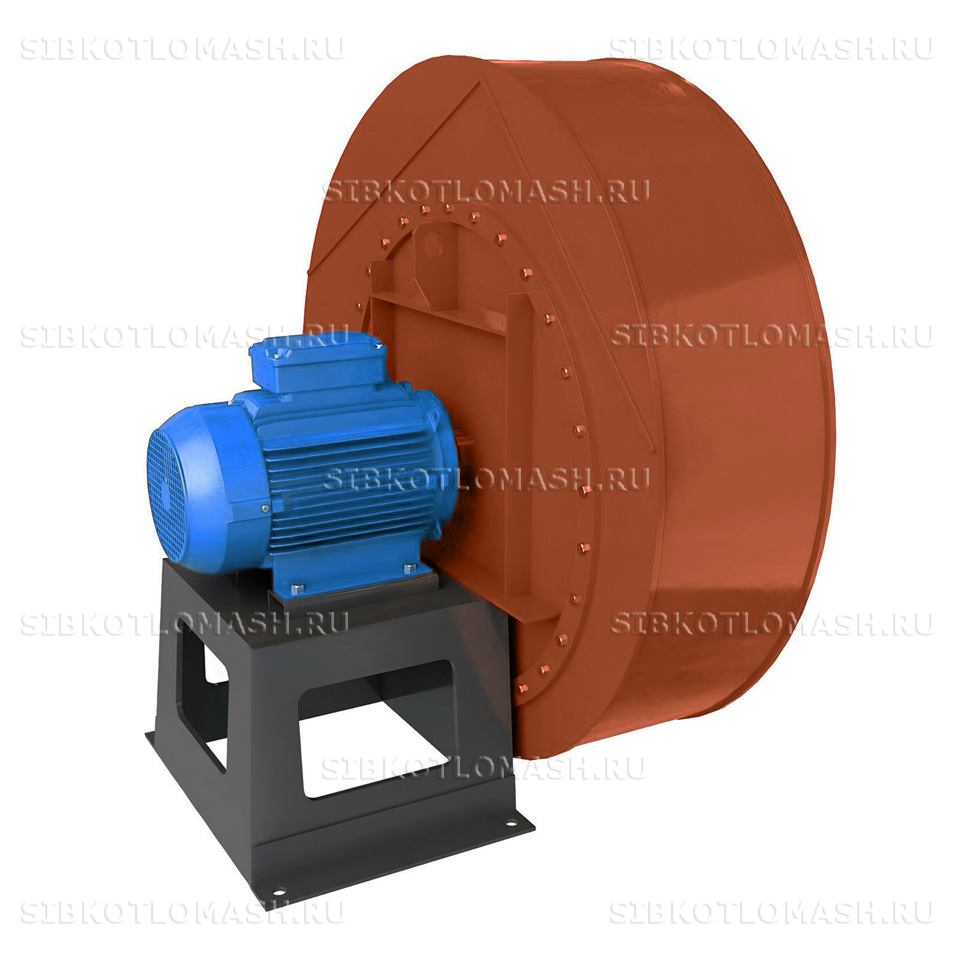

Вентилятор ВДН-8-1000

170000 руб.

Диаметр рабочего колеса, м — 0.8
Частота вращения двигателя (синхронная), max, об/мин — 1000
Типоразмер двигателя — АИР160S6
Установленная мощность двигателя, кВт — 11
Потребляемая мощность, кВт — 2.3
Производительность на всасывании, м3/ч — 6970
Полное давление, даПа — 99
Температура перемещаемой среды на всасывании, С — 30
КПД max, % — 83
Предельная запыленность перемещаемой среды, г/м3 — 0.1
Предельная температура перемещаемой среды на всасывании, С — 200
Габариты поставочные с э/дв., LxBxH, мм — 1165х1470х1285
Масса с э/дв. (без э/дв.), кг — 518 (390)
Угол разворота корпуса при поставке (монтаже) — 255°

Для формирования точного КП наш отдел проектирования уточнит детали вашего техзадания. Отправьте запрос — мы начнём проработку решения.

Описание

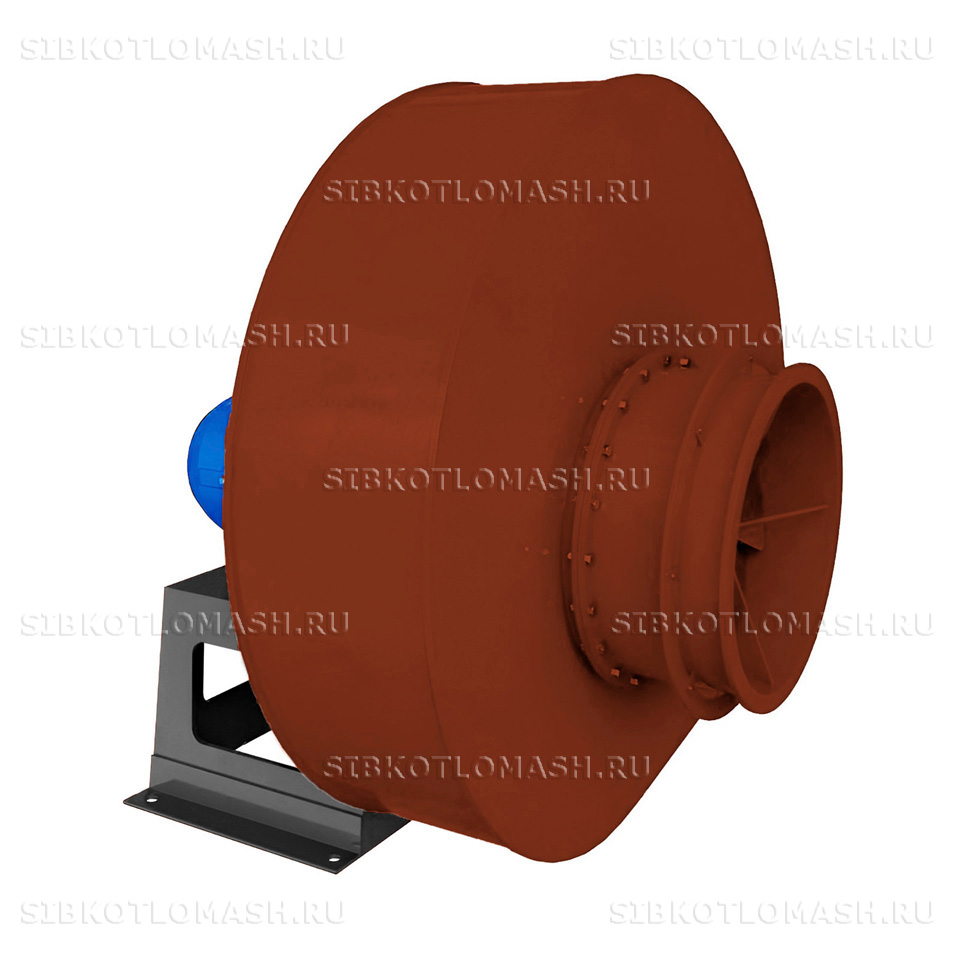

Вентилятор состоит из следующих комплектующих:

  • Корпус (улитка)
  • рабочее колесо
  • всасывающий патрубок или осевой направляющий аппарат
  • электродвигатель-привод
  • рама (опора или постамент)

Рабочее колесо вентилятора — это устройство, состоящее из диска, к которому приварены или приклепаны назад загнутые лопатки. К диску приклепана втулка (ступица), с помощью которой диск рабочего колеса закрепляется на валу электродвигателя. С целью предотвращения перегрева подшипников электродвигателей, расположенных со стороны рабочих колёс (передних подшипников), посадочные поверхности ступиц рабочих колёс имеют шлицевые пазы, что обеспечивает возможность применения вентиляторов в качестве дымососов.

При вращении рабочего колеса воздух по воздуховоду подводится к центру рабочего колеса, где, за счет центробежных сил, отбрасывается от центра улитки к периферии и нагнетается в воздуховод. В центре рабочего колеса вентилятора образуется разрежение, куда беспрерывно поступает воздух.

Регулирование производительности и полного давления в вентиляторе осуществляется осевым направляющим аппаратом (или ОНА). Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Направляющий аппарат устанавливается на входе воздушного потока в корпус. Лопатки синхронно поворачиваются в направлении вращения рабочего колеса на угол от 0 до 90°. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
