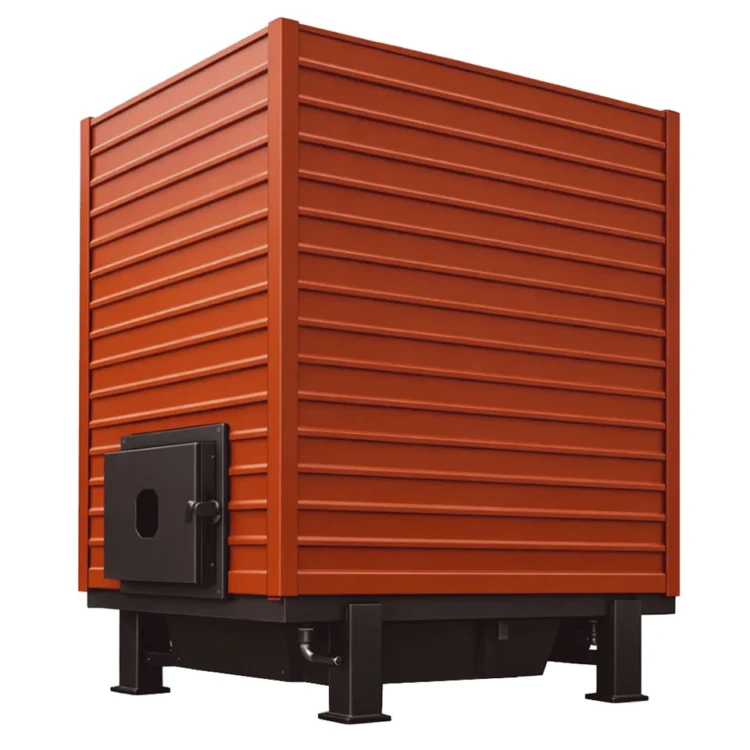

Котел КВр-0,8-95

«Котел КВр-0,8-95» — стальной водогрейный котёл с ручной загрузкой топлива и теплопроизводительностью 0,8 МВт. Применяется в индивидуальных и блочно-модульных котельных малой мощности, обеспечивает теплоноситель температурой до 95 °C для систем отопления, вентиляции и горячего водоснабжения объектов промышленного и бытового назначения, работающих на каменном угле и дровах.

Котел КВр-0,8-95: назначение и область применения

Котел КВр-0,8-95 закрывает потребности котельных с тепловой нагрузкой около 0,7–0,9 МВт, где основой энергобаланса служит твёрдое топливо ручной подачи. Расчётная тепловая мощность 0,8 МВт (800 кВт) при температурном графике сетевой воды 70/95 °C обеспечивает отопление объектов общей площадью около 8 000 м² при высоте потолков 3 метра, что соответствует группе многоквартирных домов, школьно-больничному комплексу или производственно-административному зданию средней этажности.

Агрегат востребован в местах с собственной топливной базой — на сельскохозяйственных предприятиях, в удалённых от газовых сетей посёлках, дачных кооперативах, придомовых и блочно-модульных котельных, на технологических площадках с потребностью в горячей воде. Котел КВр-0,8-95 рассчитан на работу с принудительной тягой; конструкция допускает исполнение как с колосниковой решёткой, так и с водоохлаждаемой уголковой решёткой ОУР для сжигания низкосортных углей и дров. Расчётный расход топлива составляет около 169 кг/ч на каменном угле с теплотой сгорания 5500 ккал/кг. Параметры и конструкция отвечают требованиям ГОСТ 30735-2001 «Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт. Общие технические условия».

Котел КВр-0,8-95: устройство и принцип работы

Котел КВр-0,8-95 имеет конструкцию, отработанную для устойчивой работы на ручной загрузке угля и дров: стальной водотрубный корпус газоплотного исполнения с лёгкой теплоизоляцией и обшивкой, поставляемый готовым блоком с чугунной топочной дверкой. Трубная система собрана из бесшовных труб и включает экраны топочной камеры и подвесные конвективные пакеты, разделённые на два хода по ходу газов. Загрузка топлива и удаление шлака выполняются вручную через фронтальную топочную дверцу; при использовании дров устанавливаются две дверки одна над другой.

Принцип работы основан на естественной циркуляции теплоносителя в контуре котла: сетевая вода поступает в нижний коллектор, поднимается по экранным и конвективным трубам, нагревается до 95 °C и отводится в систему через верхний коллектор. Расход воды через котёл при номинальном режиме составляет 27 м³/ч, рабочее давление — 0,6 МПа. Двухходовая схема омывания газами увеличивает время пребывания дымовых газов в газоходе и обеспечивает расчётный КПД 82 % при температуре уходящих газов не более 200 °C. Отапливаемый объём помещений достигает 24 000 м³.

Котёл оснащается щитом управления, манометром МП-3У-10 и термометрами ТТЖ-М 0…+150 °C на подающем и обратном трубопроводах, предохранительной арматурой и запорными вентилями. Габаритные размеры блока составляют 2652×1452×2002 мм, что позволяет разместить агрегат в стандартной котельной без расширения проёмов и капитальных строительных вмешательств. Режим горения и расход топлива регулируются вручную — изменением частоты загрузки и положения шибера на воздуховоде первичного дутья.

Котел КВр-0,8-95: преимущества

• Стальной газоплотный корпус с лёгкой обшивкой и изоляцией не требует обмуровки и фундаментных работ при монтаже.
• Габариты 2652×1452×2002 мм позволяют разместить котёл в стандартной котельной средней мощности без капитальной перепланировки.
• Двухходовая конвективная часть с подвесными пакетами увеличивает время пребывания газов и поднимает КПД до 82 %.
• Возможность исполнения с колосниковой решёткой или с водоохлаждаемой уголковой решёткой ОУР расширяет диапазон применимых углей и снижает требования к качеству топлива.
• Ручная загрузка угля и шлакоудаление через фронтальную дверцу снимают зависимость от электропитания механических питателей.
• Совместимость с местными каменными углями и дровами снижает себестоимость гигакалории по сравнению с привозным газом или дизелем.
• Расчётный ресурс при соблюдении водно-химического режима составляет не менее 10 лет, гарантия завода — 18 месяцев со дня ввода в эксплуатацию.

Котел КВр-0,8-95: комплектация котельной

Для полноценной работы котельной с агрегатом Котел КВр-0,8-95 рекомендуется следующее оборудование:

• Вентилятор ВД-2,8-3000 — дутьё первичного воздуха в зону горения слоя
• Дымосос ДН-6,3-1500 — отвод дымовых газов и поддержание разрежения в топке
• Циклон ЦН-15-600х2СП — улавливание уноса золы из дымовых газов
• Водоподготовительная установка ВПУ-1.0 — умягчение подпиточной воды теплосети

Состав и стоимость комплекта уточняйте при оформлении заказа.
