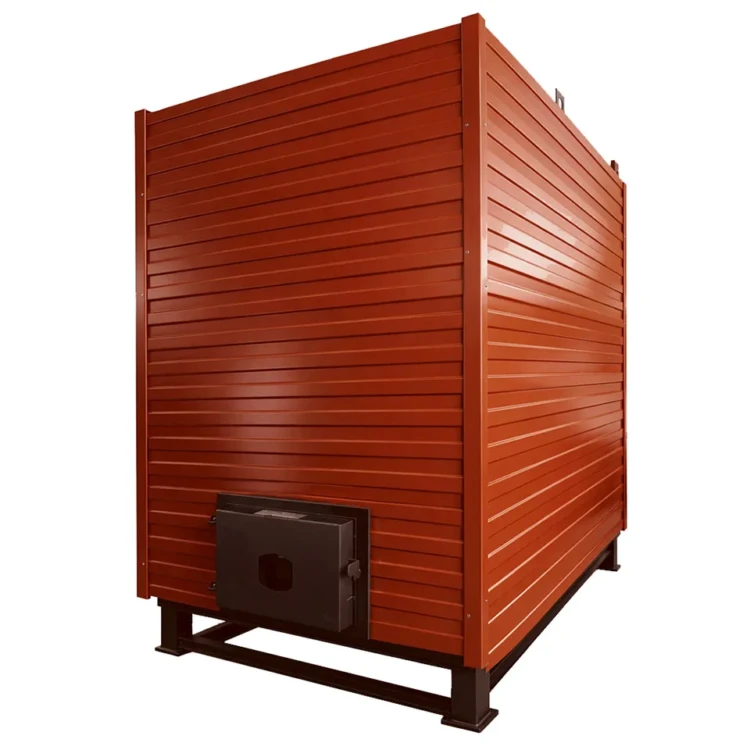

Котел КВр-1,0-95

«Котел КВр-1,0-95» — стальной водогрейный котёл с ручной загрузкой топлива и теплопроизводительностью 1,0 МВт. Применяется в индивидуальных и блочно-модульных котельных средней мощности, обеспечивает теплоноситель температурой до 95 °C для систем отопления, вентиляции и горячего водоснабжения объектов промышленного и бытового назначения, работающих на каменном и буром угле.

Котел КВр-1,0-95: назначение и область применения

Котел КВр-1,0-95 закрывает потребности котельных с тепловой нагрузкой около 0,9–1,2 МВт, где основой энергобаланса служит твёрдое топливо ручной подачи. Расчётная тепловая мощность 1,0 МВт (0,86 Гкал/ч) при температурном графике сетевой воды 70/95 °C обеспечивает отопление объектов общей площадью около 9 000 м² при высоте потолков 3 метра, что соответствует группе многоквартирных домов, школьно-больничному комплексу или производственно-административному зданию средней этажности.

Агрегат востребован в местах с собственной топливной базой — на сельскохозяйственных предприятиях, в удалённых от газовых сетей посёлках, придомовых и блочно-модульных котельных, на технологических площадках с потребностью в горячей воде. Котел КВр-1,0-95 рассчитан на работу с принудительной тягой при загрузке топлива через фронтальную дверцу. Расчётный расход топлива составляет около 198 кг/ч на каменном угле в пересчёте на условное топливо — показатель напрямую зависит от низшей теплоты сгорания партии. Параметры и конструкция отвечают требованиям ГОСТ 30735-2001 «Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт. Общие технические условия».

Котел КВр-1,0-95: устройство и принцип работы

Котел КВр-1,0-95 имеет конструкцию, отработанную для устойчивой работы на ручной загрузке угля: стальной водотрубный корпус газоплотного исполнения с лёгкой теплоизоляцией и обшивкой. Радиационная и конвективная поверхности нагрева собраны между коллекторными рамами; конвективная часть представлена четырьмя панелями флажкового типа, которые увеличивают площадь теплосъёма и время пребывания дымовых газов в газоходе. Загрузка каменного и бурого угля выполняется вручную с фронта через топочную дверь, шлакоудаление — через нижнюю зольную дверцу.

Принцип работы основан на естественной циркуляции теплоносителя в контуре котла: сетевая вода поступает в нижний коллектор, поднимается по экранным и конвективным трубам, нагревается до 95 °C и отводится в систему через верхний коллектор. Расход воды через котёл при номинальном режиме составляет 36 м³/ч, рабочее давление — до 0,6 МПа. Двухходовая схема омывания газами обеспечивает расчётный КПД 80 % при температуре уходящих газов 183 °C, что соответствует типовому уровню водогрейных котлов класса 1 МВт ручной загрузки.

Котёл оснащается щитом управления, манометром МП-3У-10 и термометрами ТТЖ-М 0…+150 °C на подающем и обратном трубопроводах, предохранительной арматурой и запорными вентилями. Габаритные размеры составляют 3000×1450×2500 мм при массе 2 785 кг — компоновка позволяет разместить агрегат в стандартной котельной без расширения проёмов и капитальных строительных вмешательств. Режим горения и расход топлива регулируются вручную — изменением частоты загрузки и положения шибера на воздуховоде первичного дутья.

Котел КВр-1,0-95: преимущества

• Стальной газоплотный корпус с лёгкой обшивкой и изоляцией не требует обмуровки и фундаментных работ при монтаже.
• Габариты 3000×1450×2500 мм при массе 2 785 кг позволяют разместить котёл в стандартной котельной средней мощности без капитальной перепланировки помещения.
• Конвективная поверхность из четырёх панелей флажкового типа увеличивает площадь теплосъёма и поднимает КПД до 80 % при температуре уходящих газов 183 °C.
• Ручная загрузка угля и шлакоудаление через фронтальные дверцы снимают зависимость от электропитания механических питателей.
• Возможность сжигания каменного и бурого угля даёт свободу выбора местных марок и снижает зависимость от привозного топлива.
• Совместимость с местными каменными углями кузбасского бассейна снижает себестоимость гигакалории по сравнению с привозным газом или дизелем.
• Расчётный ресурс при соблюдении водно-химического режима составляет не менее 10 лет, гарантия завода — 18 месяцев со дня ввода в эксплуатацию.
• Регламентный осмотр конвективной поверхности и очистка от золовых отложений выполняются раз в межотопительный сезон силами штатной эксплуатационной бригады.
• Совместимость с серийным тяго-дутьевым и золоулавливающим оборудованием облегчает подбор вспомогательных систем под конкретный проект и площадку котельной.

Котел КВр-1,0-95: комплектация котельной

Для полноценной работы котельной с агрегатом Котел КВр-1,0-95 рекомендуется следующее оборудование:

• Вентилятор ВД-2,8-3000 — дутьё первичного воздуха в зону горения слоя
• Дымосос ДН-6,3-1500 — отвод дымовых газов и поддержание разрежения в топке
• Циклон ЦН-15-700х2СП — улавливание уноса золы из дымовых газов
• Водоподготовительная установка ВПУ-1.0 — умягчение подпиточной воды теплосети

Состав и стоимость комплекта уточняйте при оформлении заказа.
