Золоуловитель ЗУ-2-2

«Золоуловитель ЗУ-2-2» — горизонтальный инерционный циклон в левостороннем исполнении для сухой газоочистки малых угольных котельных мощностью 0,1–0,2 Гкал/ч. Производительность аппарата 1200 м³/ч, температура газов на входе до 280 °С, размер улавливаемых частиц золы — от 50 мкм.

Золоуловитель ЗУ-2-2: назначение и область применения

Золоуловитель ЗУ-2-2 предназначен для котельных, где конфигурация газохода требует левостороннего отвода — это типовая ситуация при размещении дымососа слева от котла или при модернизации существующих помещений со сложившейся обвязкой тракта. Аппарат закрывает потребности малых индивидуальных котельных в первичной очистке дымовых газов от золы при сжигании угля и снижает абразивную нагрузку на дымосос и дымовую трубу.

Применяется на котлах теплопроизводительностью 0,1–0,2 Гкал/ч с расходом дымовых газов 900–1400 м³/ч. Типичные объекты — индивидуальные котельные дачных кооперативов, фельдшерско-акушерских пунктов, сельских магазинов, придорожных кафе, малых производственных цехов и фермерских хозяйств. По производительности и габаритам ЗУ-2-2 совпадает с правосторонним ЗУ-2-1, различие — в направлении бокового выходного патрубка.

Конструкция и эксплуатационные параметры соответствуют общим требованиям к воздуху рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны». Поставляется в собранном виде с заводской документацией и сертификатом соответствия ТР ТС 010/2011.

Золоуловитель ЗУ-2-2: устройство и принцип работы

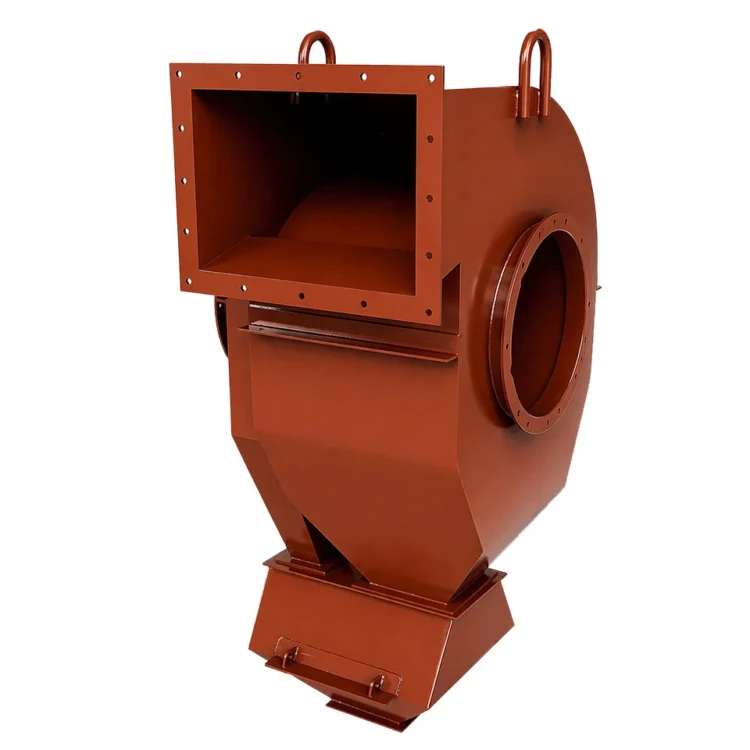

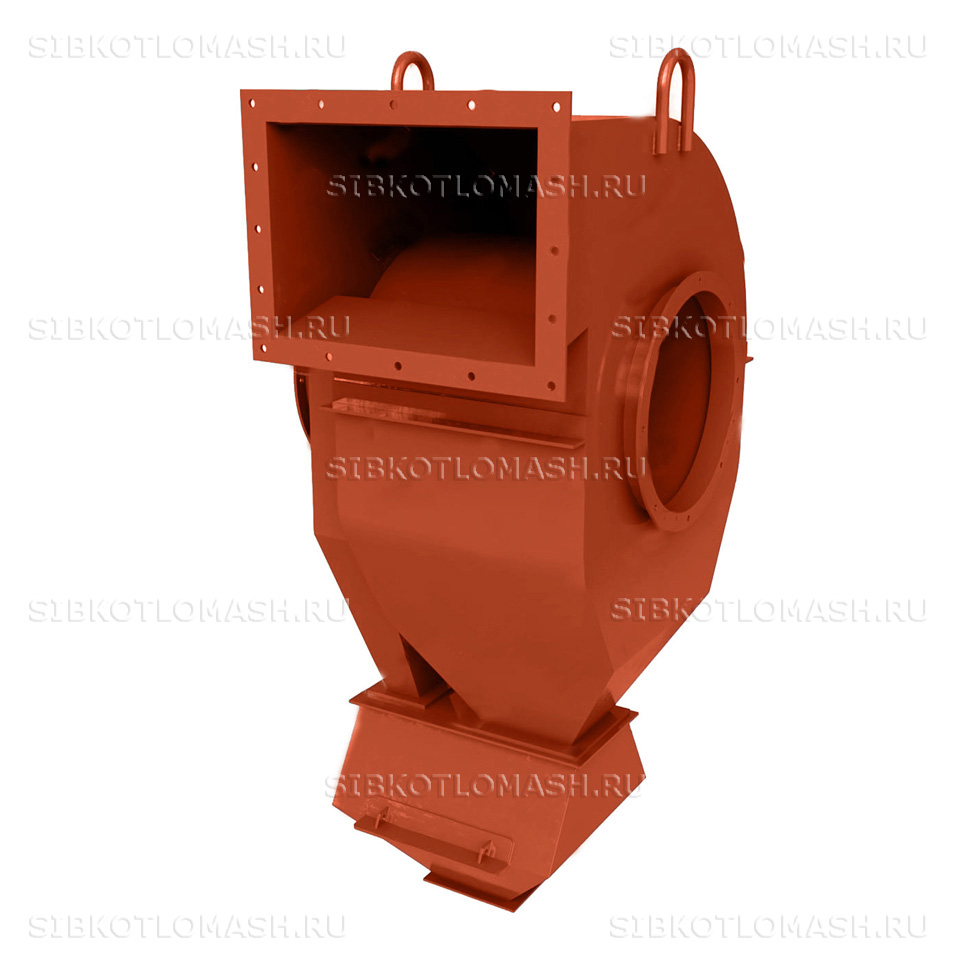

Золоуловитель ЗУ-2-2 имеет конструкцию, отработанную в типоряду малых горизонтальных циклонов. В составе аппарата: сварной корпус с криволинейными стенками, прямоугольный входной фланец 240×470 мм, выходной патрубок Ø335 мм с левым направлением отвода, бункер-осадитель и сборный бункер с шиберным затвором.

Принцип сепарации классический инерционный: дымовые газы поступают через входное отверстие, формируют вращательный поток между криволинейными стенками корпуса, крупные частицы золы отбрасываются центробежной силой к стенкам и оседают в нижний бункер. Очищенный газ отводится через выходной патрубок к дымососу. Левое исполнение означает, что выходной патрубок располагается слева от направления входящего газа — компоновка удобна при размещении дымососа слева от котла.

Номинальная производительность 1200 м³/ч, коэффициент очистки 80 %, температура газов до 250 °С (кратковременно 280 °С), аэродинамическое сопротивление 70 мм вод. ст. Корпус выполнен из углеродистой стали с антикоррозионным покрытием, габариты 870×750×1625 мм, масса 130 кг. Малая масса 130 кг позволяет смонтировать аппарат силами двух человек без подъёмного крана.

Удаление уловленной золы производится вручную через шиберный затвор по графику, зависящему от зольности применяемого угля и интенсивности работы котла. Для большинства малых индивидуальных котельных достаточно одной выгрузки в неделю.

Золоуловитель ЗУ-2-2 устанавливается в горизонтальном или наклонном участке газохода между котлом и дымососом, на закладные элементы фундаментной плиты или металлоконструкции площадки. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс малой котельной без капитального ремонта аппарата. Мелкие частицы золы менее 50 мкм проходят через циклон вместе с очищенным газовым потоком и при необходимости улавливаются второй ступенью очистки.

Золоуловитель ЗУ-2-2: преимущества

• Левостороннее исполнение для размещения дымососа слева от котла — типовая компоновка модернизируемых частных котельных
• Компактные габариты 870×750×1625 мм — установка в малых индивидуальных котельных без капитального строительства
• Минимальная масса 130 кг — монтаж силами двух человек без подъёмного крана
• Низкое аэродинамическое сопротивление 70 мм вод. ст. — не перегружает малые дымососы Д-3,5М и ВД-2,7
• Простая конструкция без вращающихся узлов и расходных материалов
• Зеркальная пара — ЗУ-2-1 с правым направлением для альтернативной компоновки
• Срок изготовления от 10 рабочих дней с момента подтверждения заказа

Золоуловитель ЗУ-2-2: применение в котельной

Для полноценной работы котельной с золоуловителем ЗУ-2-2 рекомендуется следующее оборудование:

• Котел КВр-0,12-95 — водогрейный котёл малой мощности на угле
• Котел КВр-0,23-95 — водогрейный котёл индивидуальной котельной
• Дымосос Д-3,5М — тяговый агрегат под производительность 1000–1400 м³/ч
• Вентилятор ВД-2,7-3000 — дутьевой вентилятор для малой угольной топки

Установка золоуловителя ЗУ-2-2 в газоход малого котла окупается за один-два отопительных сезона: сокращается износ рабочего колеса дымососа, продлевается межремонтный период дымовой трубы, котёл реже останавливается на чистку конвективных поверхностей. Состав и стоимость уточняйте при оформлении заказа.
