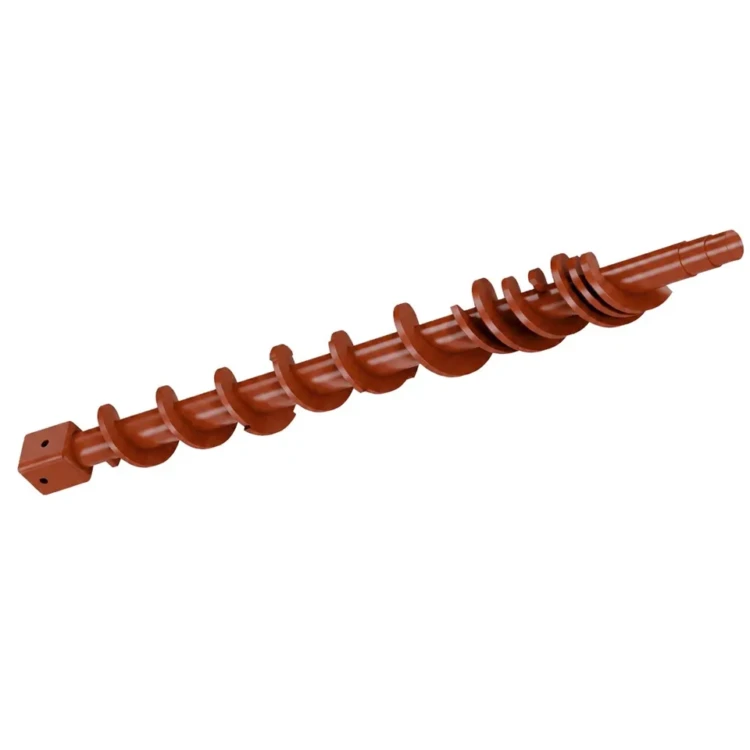

Винт. 1Д.00.02.000СБ; 1Д.00.02.000-01СБ; ВДГ-10.40.000СБ

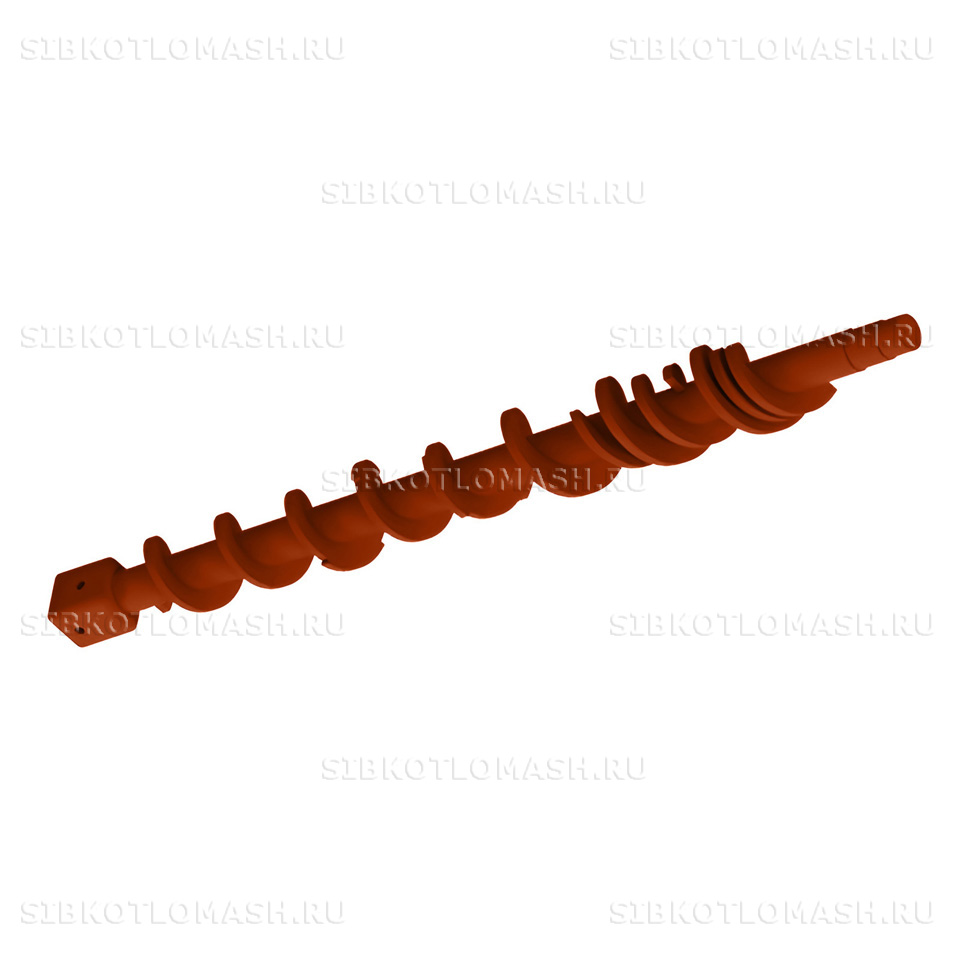

Винт дробящий 1Д.00.02.000СБ; ВДГ-10.40.000СБ — запасная часть угольной винтовой дробилки-грохота ВДГ-10 производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой основной рабочий шнек дробилки с массивной винтовой лопастью увеличенной толщины и наплавкой износостойким сплавом по рабочим кромкам. Устанавливается в верхней части корпуса дробилки и осуществляет первичное измельчение каменного угля.

Винт дробящий: назначение и применяемость

Винт дробящий ВДГ-10.40.000СБ устанавливается в составе дробилки ВДГ-10 в количестве 1 шт. на изделие. Винт работает в паре с транспортным винтом ВДГ-10.39.000СБ, который расположен в нижней части корпуса дробилки. При вращении дробящий винт измельчает уголь крупностью до 200 мм до кусков размером 0–50 мм и подаёт их на транспортный винт для дальнейшей подачи в выпускное окно.

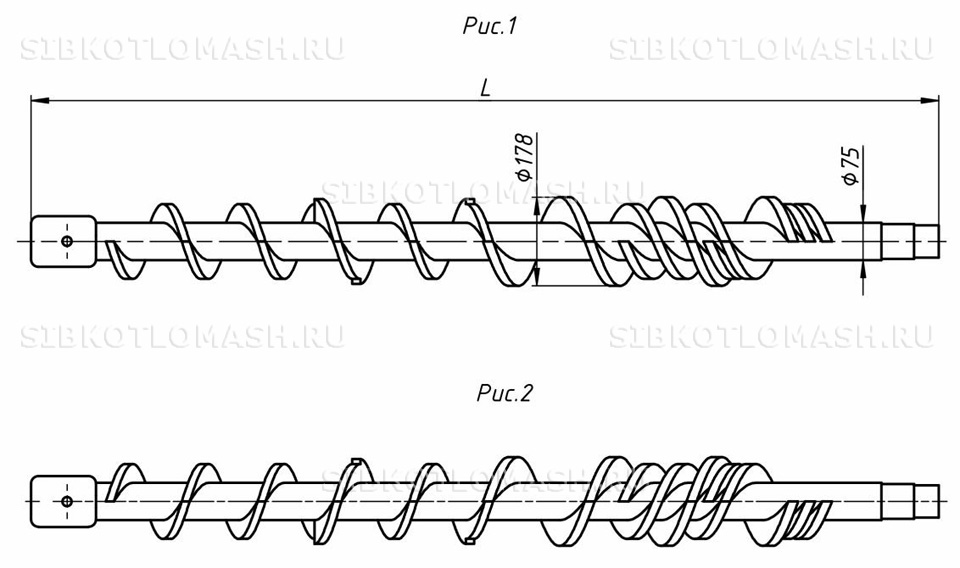

Длина шнека 1715 мм, диаметр витка 178 мм. Винтовая лопасть выполнена из износостойкой стали увеличенной толщины, рабочие кромки наплавлены твердосплавным электродом. Масса дробящего винта 95 кг — это значительно больше транспортного винта (21,5 кг) из-за более прочной конструкции, рассчитанной на дробящие нагрузки. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Замена винта дробящего требуется при износе наплавки рабочих кромок более 50% толщины, появлении трещин в сварных швах вокруг вала или нарушении посадки на подшипники. Расчётный ресурс работы при штатной эксплуатации с углем средней зольности — не менее 12 000 часов наработки дробилки, что соответствует 1,5–2 годам непрерывной работы.

Винт дробящий: материалы и изготовление

Винт дробящий изготавливается как сварная конструкция повышенной прочности. Центральный вал — Сталь 45 по ГОСТ 1050-2013 с термообработкой шеек подшипников до твёрдости HRC 50–55. Винтовая лопасть навивается из стальной полосы Сталь 65Г или Сталь 35Г2 толщиной 12–16 мм, что обеспечивает её устойчивость к дробящим нагрузкам.

Технология изготовления: ковка вала, отжиг для снятия напряжений, нарезание шпоночных пазов и расточка под подшипниковые посадки. Полоса лопасти прокатывается на специализированном стане в винтовую заготовку и приваривается к валу непрерывным швом с двух сторон. Рабочие кромки лопасти после сварки наплавляются износостойким сплавом (сормайт, твёрдосплав Т15К6 или аналог) для повышения износостойкости при дроблении абразивного угля.

Сварные соединения выполняются по ГОСТ 5264 электродами Э46 в углекислом газе с обязательным ультразвуковым контролем швов по всей длине спирали. Финишная обработка винтовой лопасти включает зачистку шва, заточку рабочей кромки лопасти и контроль качества наплавки. Шейки вала шлифуются под посадку подшипников с допуском по 6 квалитету. Покрытие нерабочих поверхностей — антикоррозионное лакокрасочное по ГОСТ 9.032.

Винт: совместимое оборудование

Винт 1Д.00.02.000СБ; 1Д.00.02.000-01СБ; ВДГ-10.40.000СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Дробилка ВДГ-10 — валковая горизонтальная дробилка 10 т/ч — прямой родитель запчасти
• Дробилка ВДП-15 — валковая дробилка повышенной производительности 15 т/ч — следующая модель линейки
• Дробилка ДО-1М — одновалковая зубчатая дробилка — родственный узел для измельчения каменного угля
• Транспортёр скребковый ТС-2-30 — смежный узел угольной нитки топливоподачи после дробилки
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель измельчённой угольной фракции в крупных промышленных котельных

Винт 1Д.00.02.000СБ; 1Д.00.02.000-01СБ; ВДГ-10.40.000СБ — типовая запасная часть валковой дробилки угля для подготовки фракции под слоевые топки промышленных котлов. Сопутствующие запчасти (звёздочки, валки, плиты дробильные, корпусы подшипника, винты транспортные, муфты) — в каталоге запчасти дробилок угля. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Винт дробящий: заказ и доставка

Винт дробящий ВДГ-10.40.000СБ изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 12 до 18 рабочих дней с учётом ковки вала, навивки лопасти, сварки и наплавки рабочих кромок. Складская позиция отгружается в день поступления оплаты. Возможна поставка в комплекте с парным транспортным винтом и подшипниковыми узлами. См. общий каталог запчастей.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой длиной 1,9 м, шейки вала защищаются полимерным колпачком, винтовая лопасть и наплавка защищаются прокладочным материалом от ударов при перевозке.

При оформлении заказа Винт дробящий указывайте номер чертежа ВДГ-10.40.000СБ или эквивалент 1Д.00.02.000СБ, тип дробилки, тип угля и сторону исполнения (левое или правое). По запросу предоставляются паспорт качества, сертификаты на материал стали 45 и стали 65Г, протокол ультразвукового контроля сварных швов, акт контроля наплавки рабочих кромок. Возможно изготовление с различными типами износостойкой наплавки в зависимости от абразивности угля.
