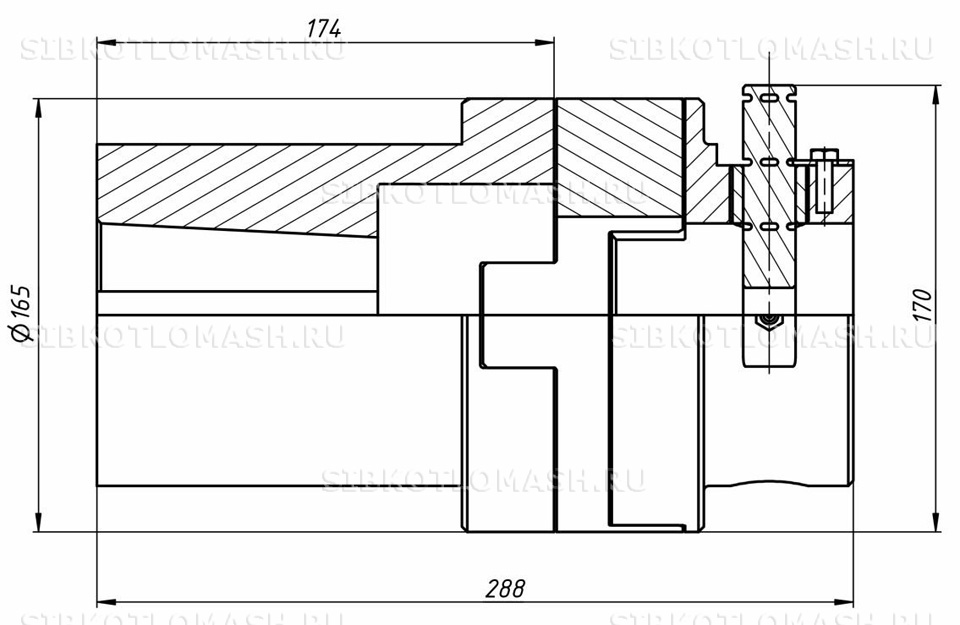

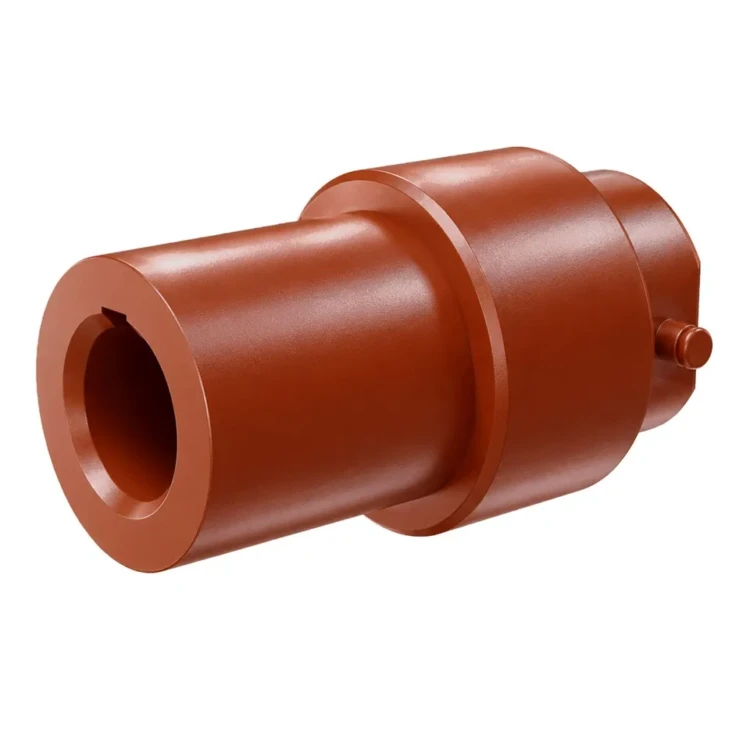

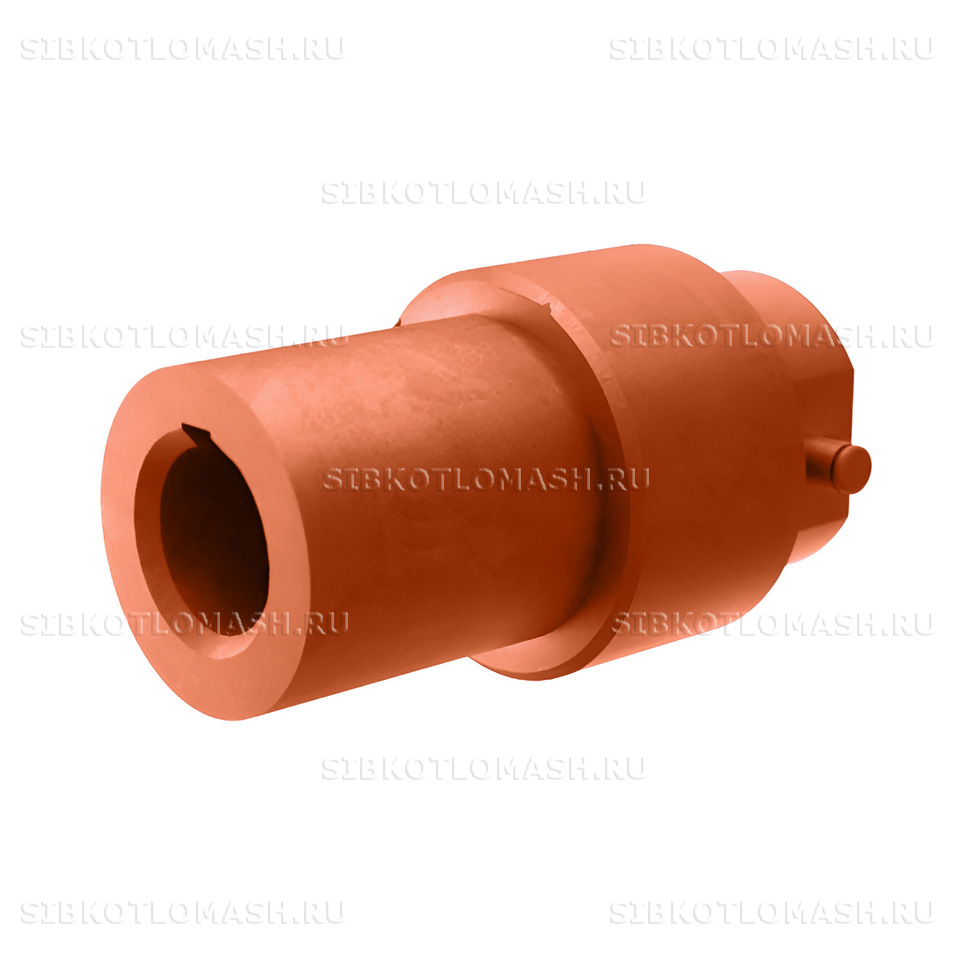

Муфта уравнительная. 10.33.000СБ

Муфта уравнительная 10.33.000СБ — запасная часть угольной винтовой дробилки-грохота ВДГ-10 производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой компенсационную муфту в составе привода дробилки, обеспечивающую соединение валов электродвигателя и редуктора с компенсацией несоосности при монтаже и в процессе эксплуатации.

Муфта уравнительная: назначение и применяемость

Муфта уравнительная 10.33.000СБ устанавливается в составе привода дробилки ВДГ-10 — винтовой дробилки-грохота угля с производительностью до 10 т/ч. Муфта соединяет вал электродвигателя с входным валом редуктора привода дробящих шнеков, компенсируя радиальное и угловое смещение валов при их установке.

Конструкция муфты включает две полумуфты с зубчатыми обоймами и упругим элементом или промежуточным звеном между ними, передающим крутящий момент. На один комплект дробилки ВДГ-10 требуется 1 шт. данной муфты. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Замена муфты требуется при выработке зубьев обойм более 1 мм по высоте, появлении вибрации в приводе, повышенном шуме при работе или нарушении посадки полумуфт на валы. Расчётный ресурс работы при штатной эксплуатации — не менее 20 000 часов наработки дробилки.

Муфта уравнительная: материалы и изготовление

Муфта уравнительная изготавливается как сборная конструкция. Полумуфты — Сталь 45 по ГОСТ 1050-2013 с термообработкой посадочных отверстий и зубчатых обойм. Зубья обойм закаливаются ТВЧ до твёрдости HRC 50–55 для повышения износостойкости. Шпоночные пазы под валы фрезеруются по чертежу с допуском по ширине ±0,03 мм для обеспечения плотной посадки.

Промежуточное звено или упругий элемент муфты — Сталь 40Х или резинотехническое изделие в зависимости от модификации. Балансировка полумуфт — динамическая для исключения вибрации в приводе. Точность изготовления посадочных отверстий — по 7 квалитету ГОСТ 25347-2013.

Контроль ОТК: замер посадочных диаметров, проверка профиля зубьев обоймы эталонным шаблоном, контроль твёрдости методом Роквелла, динамическая балансировка. Финишная обработка — антикоррозионное лакокрасочное покрытие по ГОСТ 9.032 нерабочих поверхностей. Каждая муфта комплектуется паспортом качества с указанием результатов контроля и допусков на посадочные размеры.

Муфта уравнительная: совместимое оборудование

Муфта уравнительная 10.33.000СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Дробилка ВДГ-10 — валковая горизонтальная дробилка 10 т/ч — прямой родитель запчасти
• Дробилка ВДП-15 — валковая дробилка повышенной производительности 15 т/ч — следующая модель линейки
• Дробилка ДО-1М — одновалковая зубчатая дробилка — родственный узел для измельчения каменного угля
• Транспортёр скребковый ТС-2-30 — смежный узел угольной нитки топливоподачи после дробилки
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель измельчённой угольной фракции в крупных промышленных котельных

Муфта уравнительная 10.33.000СБ — типовая запасная часть валковой дробилки угля для подготовки фракции под слоевые топки промышленных котлов. Сопутствующие запчасти (звёздочки, валки, плиты дробильные, корпусы подшипника, винты транспортные, муфты) — в каталоге запчасти дробилок угля. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Муфта уравнительная: заказ и доставка

Муфта уравнительная 10.33.000СБ изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 7 до 12 рабочих дней с учётом изготовления полумуфт, термообработки зубьев и балансировки. Складская позиция отгружается в день поступления оплаты. См. общий каталог запчастей.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС, а также возможна почтовая отправка для небольших партий. Упаковка — деревянный ящик с обвязкой металлической лентой, посадочные отверстия защищаются полимерными колпачками, зубья обойм консервируются смазкой и защищаются прокладочным материалом.

При оформлении заказа Муфта уравнительная указывайте номер чертежа 10.33.000СБ, диаметры валов электродвигателя и редуктора, тип дробилки (ВДГ-10 или ВДП-15) и сторону исполнения (левое или правое). По запросу предоставляются паспорт качества, сертификат на материал стали 45, акт балансировки, протокол замера посадочных размеров. Возможно изготовление Муфта уравнительная с нестандартными посадочными размерами по чертежу заказчика, а также в комплекте со шпонками и крепёжными элементами для упрощения монтажа на валы привода. Для котельных, работающих в круглосуточном режиме, рекомендуется поставка муфты с упругим резинотехническим элементом — это увеличивает компенсацию вибрационных нагрузок и продлевает ресурс работы привода дробилки в 1,3–1,5 раза за счёт демпфирования ударных нагрузок на зубчатые обоймы муфты.
