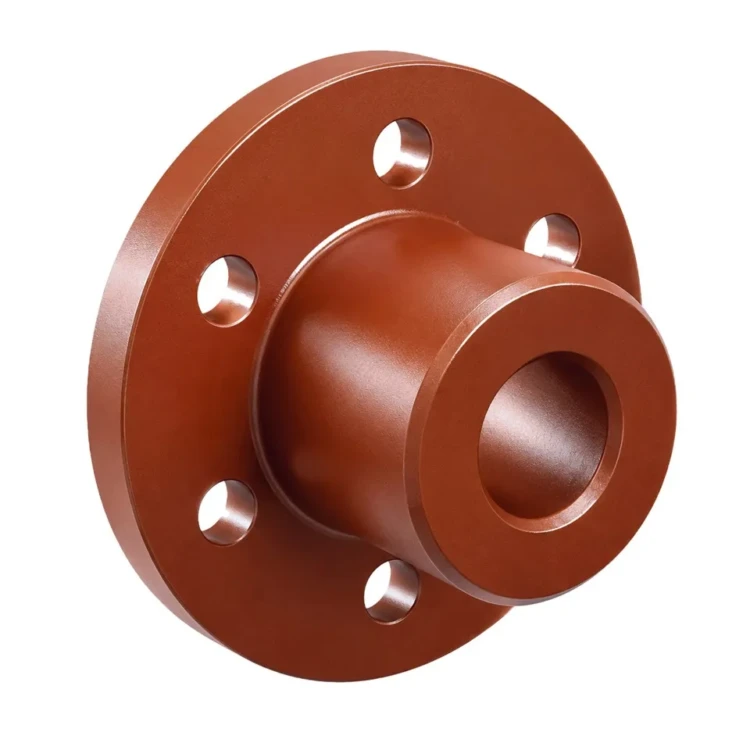

Полумуфта ведущая. ВДГ-10.32.002

Полумуфта ведущая ВДГ-10.32.002 — запасная часть угольной винтовой дробилки-грохота ВДГ-10 производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой стальную ведущую часть зубчатой соединительной муфты привода дробилки. Насаживается на вал электродвигателя и через зубчатое зацепление с ведомой полумуфтой ВДГ-10.32.001 передаёт крутящий момент на редуктор.

Полумуфта ведущая: назначение и применяемость

Полумуфта ведущая ВДГ-10.32.002 устанавливается в составе зубчатой соединительной муфты привода дробилки ВДГ-10. Полумуфта насаживается непосредственно на выходной вал электродвигателя и через зубчатое зацепление с ведомой полумуфтой передаёт вращение к редуктору. На одну дробилку требуется 1 шт. ведущей полумуфты.

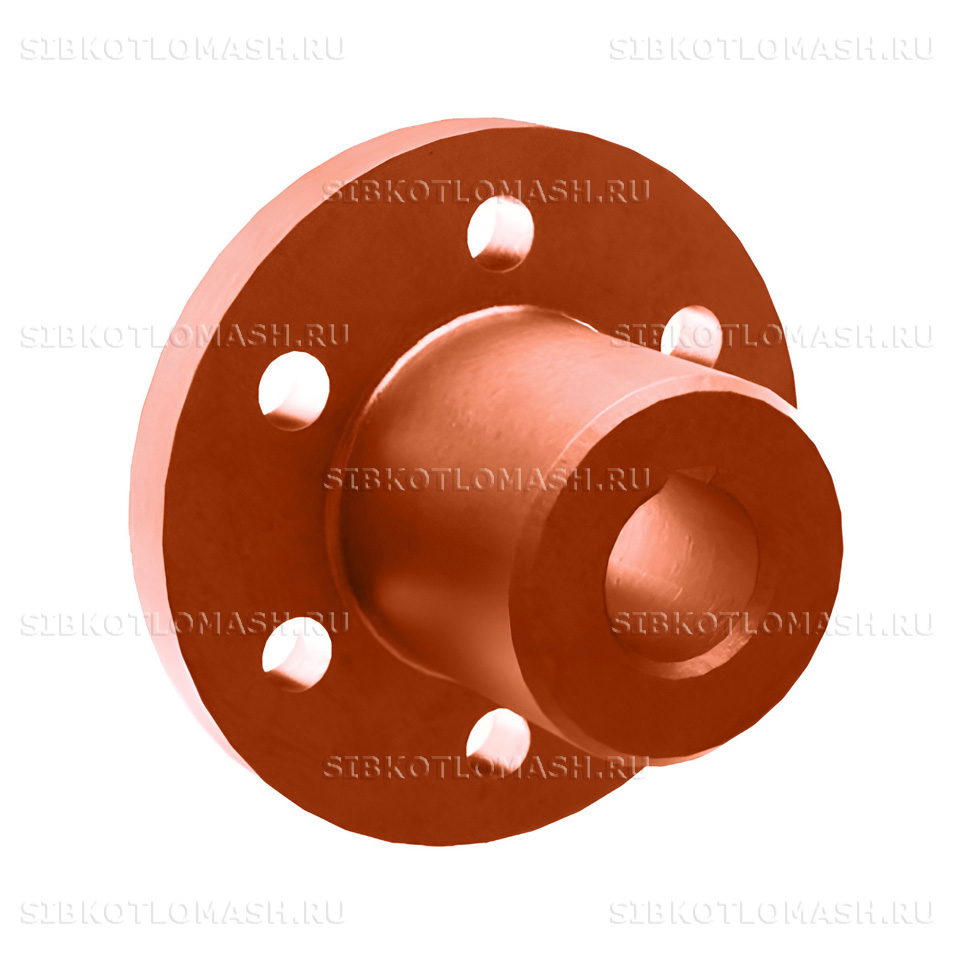

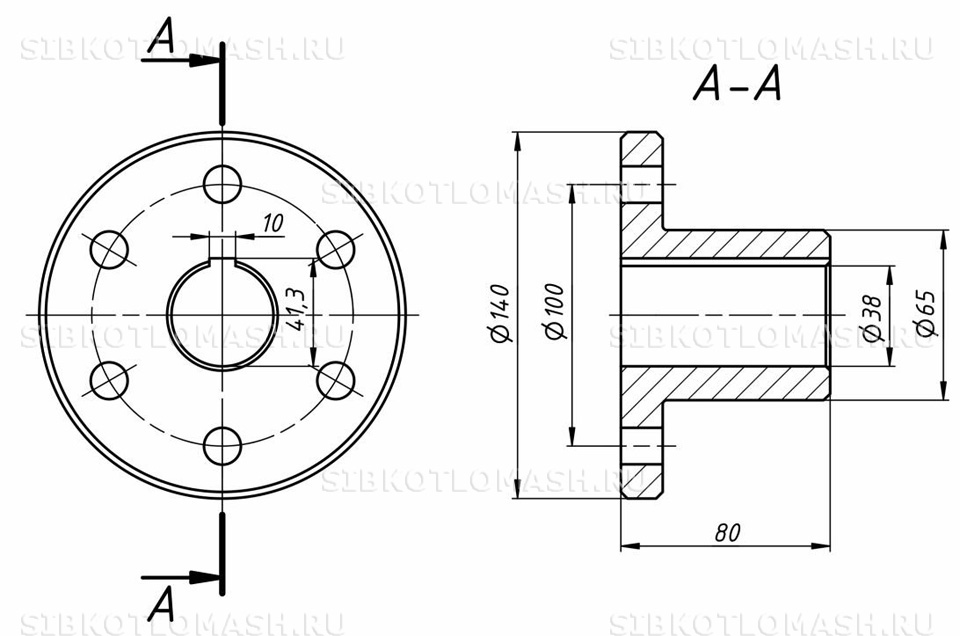

Конструкция включает чашеобразное тело полумуфты с зубчатой обоймой по периметру, посадочное отверстие со шпоночным пазом для соединения с валом электродвигателя, крепёжный фланец под упорную шайбу с болтами. Зубчатое зацепление позволяет компенсировать радиальное и угловое смещение валов электродвигателя и редуктора при монтаже. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Замена ведущей полумуфты требуется при выработке зубьев обоймы более 1 мм, появлении трещин в теле или нарушении посадки на вал электродвигателя. Расчётный ресурс работы при штатной эксплуатации — не менее 20 000 часов наработки дробилки. Обычно ведущая полумуфта изнашивается одновременно с ведомой, поэтому замена выполняется парой.

Полумуфта ведущая: материалы и изготовление

Полумуфта ведущая изготавливается из углеродистой конструкционной стали 45 по ГОСТ 1050-2013 с термообработкой посадочного отверстия и зубчатой обоймы. Зубья обоймы закаливаются ТВЧ до твёрдости HRC 50–55 для повышения износостойкости. Шпоночный паз под вал электродвигателя фрезеруется с допуском по ширине ±0,03 мм для обеспечения плотной посадки.

Технология изготовления: ковка заготовки с припуском, отжиг для снятия напряжений, черновая токарная обработка, нарезание зубьев обоймы на зуборезном станке. После нарезания зубьев полумуфта проходит закалку ТВЧ зубьев и посадочной шейки, отпуск для снижения остаточных напряжений и финишную шлифовку посадочного отверстия с допуском по 7 квалитету.

Контроль ОТК: замер посадочного диаметра, проверка профиля зубьев обоймы эталонным шаблоном, контроль твёрдости методом Роквелла, динамическая балансировка для исключения вибрации в приводе. Финишная обработка — антикоррозионное лакокрасочное покрытие по ГОСТ 9.032 нерабочих поверхностей. Каждая полумуфта комплектуется паспортом качества с указанием результатов контроля и допусков.

Полумуфта ведущая: совместимое оборудование

Полумуфта ведущая ВДГ-10.32.002 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Дробилка ВДГ-10 — валковая горизонтальная дробилка 10 т/ч — прямой родитель запчасти
• Дробилка ВДП-15 — валковая дробилка повышенной производительности 15 т/ч — следующая модель линейки
• Дробилка ДО-1М — одновалковая зубчатая дробилка — родственный узел для измельчения каменного угля
• Транспортёр скребковый ТС-2-30 — смежный узел угольной нитки топливоподачи после дробилки
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель измельчённой угольной фракции в крупных промышленных котельных

Полумуфта ведущая ВДГ-10.32.002 — типовая запасная часть валковой дробилки угля для подготовки фракции под слоевые топки промышленных котлов. Сопутствующие запчасти (звёздочки, валки, плиты дробильные, корпусы подшипника, винты транспортные, муфты) — в каталоге запчасти дробилок угля. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Полумуфта ведущая: заказ и доставка

Полумуфта ведущая ВДГ-10.32.002 изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 5 до 10 рабочих дней с учётом ковки, термообработки зубьев и балансировки. Складская позиция отгружается в день поступления оплаты. Возможна поставка комплектом с ведомой полумуфтой ВДГ-10.32.001. См. общий каталог запчастей.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС, а также возможна почтовая отправка для небольших партий. Упаковка — деревянный ящик с обвязкой металлической лентой, посадочное отверстие защищается полимерным колпачком, зубья обоймы консервируются смазкой и защищаются прокладочным материалом от ударов.

При оформлении заказа Полумуфта ведущая указывайте номер чертежа ВДГ-10.32.002, диаметр выходного вала электродвигателя и тип дробилки. По запросу предоставляются паспорт качества, сертификат на материал стали 45, акт балансировки, протокол замера посадочных размеров. Возможно изготовление Полумуфта ведущая с нестандартными посадочными размерами по чертежу заказчика для модернизации старых дробилок или с заменой стандартного зубчатого зацепления на упругое резинотехническое для снижения уровня вибрации в приводе.
