Крышка. 1Д.00.00.003

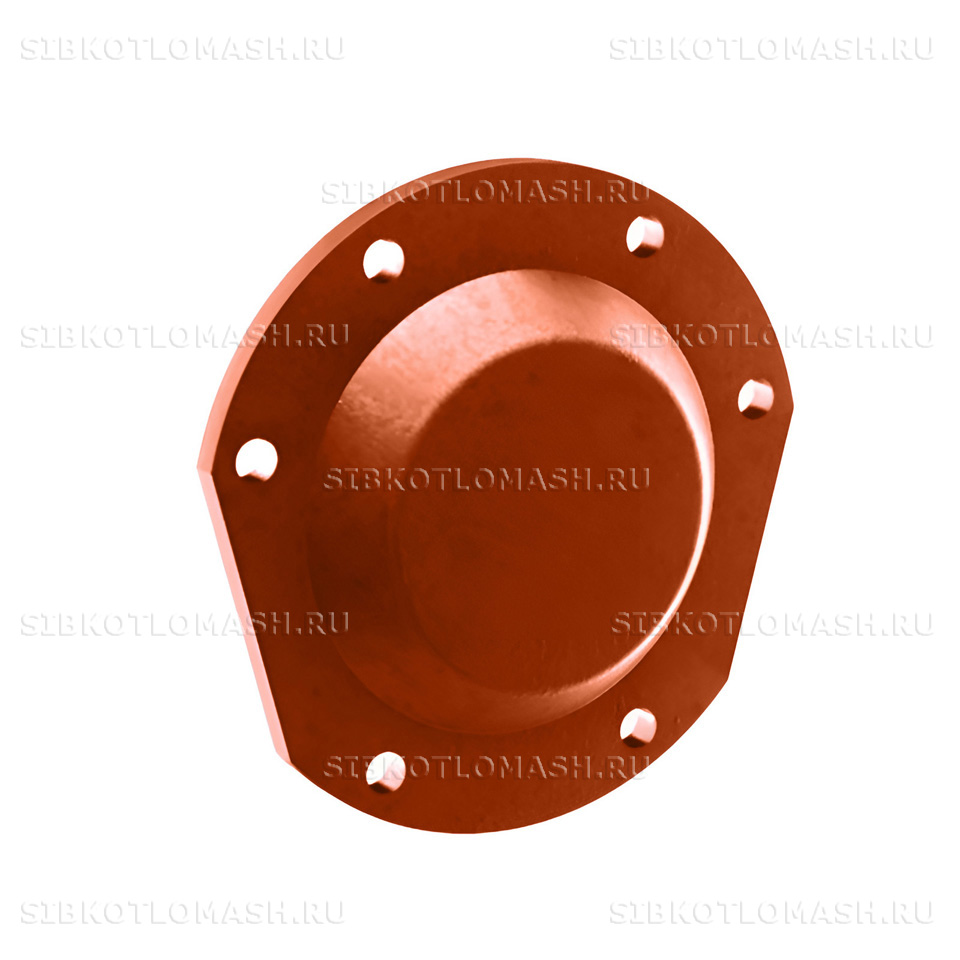

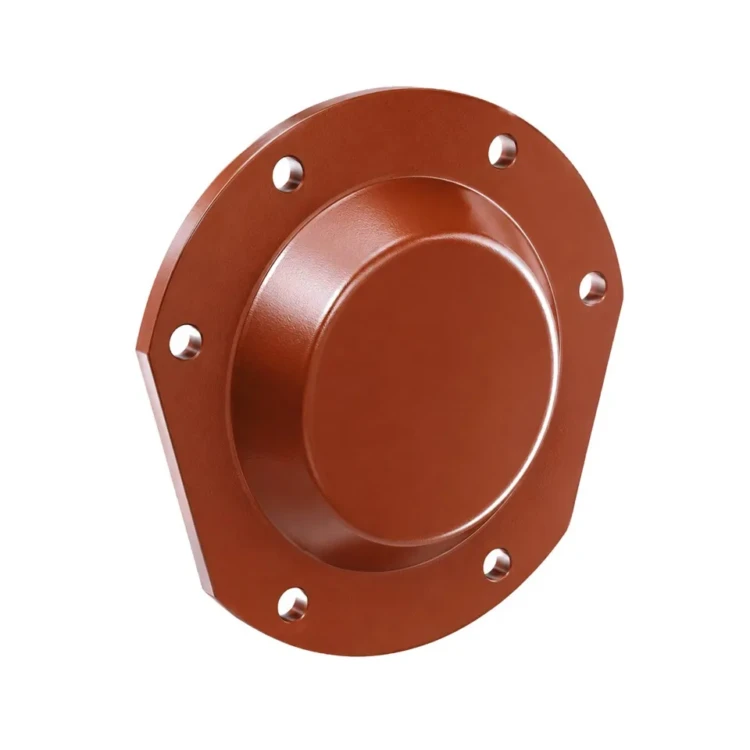

Крышка корпуса 1Д.00.00.003 — запасная часть угольной винтовой дробилки серии 1Д производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой литую чугунную крышку, закрывающую посадочное гнездо подшипникового узла шнека дробилки. Парная позиция к корпусу подшипника 1Д.00.00.002, обеспечивает герметизацию подшипника и удерживает консистентную смазку внутри узла.

Крышка корпуса: назначение и применяемость

Крышка корпуса 1Д.00.00.003 устанавливается на корпус подшипника 1Д.00.00.002 в составе подшипниковых узлов валов дробящего и транспортирующего шнеков дробилок ВДГ-10 и ВДП-15. На один комплект дробилки используются 2 шт. крышек — по одной на каждый подшипниковый узел. Крышка крепится к корпусу болтовым соединением через прокладочное кольцо для обеспечения герметичности.

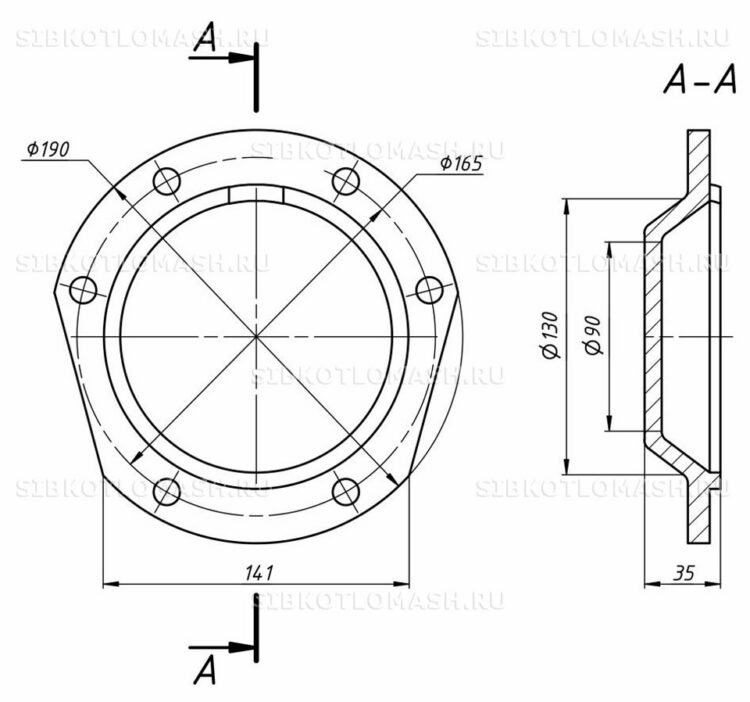

Конструкция крышки включает плоский фланец с центральным отверстием под выход вала шнека, гнездо под манжетное уплотнение для предотвращения утечки смазки, крепёжные отверстия по периметру под болты. Крышка защищает подшипник от попадания угольной пыли, воды и абразивных частиц из рабочей зоны дробилки. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Замена крышки требуется при появлении трещин в литом теле, износе гнезда сальника, повреждении посадочной плоскости фланца или нарушении плоскостности. Расчётный ресурс работы при штатной эксплуатации — не менее 25 000 часов наработки дробилки. Крышка относится к категории недорогих, но критически важных деталей — повреждение крышки ведёт к попаданию пыли в подшипник и его быстрому выходу из строя.

Крышка корпуса: материалы и изготовление

Крышка корпуса изготавливается литьём из серого чугуна СЧ-20 по ГОСТ 1412-85. Серый чугун выбран за коррозионную стойкость, лёгкость литья по форме сложного профиля с тонкими стенками и хорошие демпфирующие свойства. По требованию заказчика возможно изготовление из чугуна СЧ-15 для удешевления или из стального литья 25Л для повышения ударопрочности.

Технология изготовления: литьё в песчано-глинистые формы с последующим отжигом для снятия литейных напряжений и улучшения механической обрабатываемости. Механическая обработка включает фрезеровку плоскости фланца с допуском по плоскостности 0,05 мм, проточку гнезда сальника с допуском H8, сверление крепёжных отверстий по разметке.

Контроль ОТК: внешний осмотр литья на отсутствие пористости и трещин, замер размеров гнезда сальника, контроль плоскостности фланца. Финишная обработка — антикоррозионная грунтовка с пропиткой пористого чугуна и эмаль по ГОСТ 9.032. Каждая крышка маркируется клеймом партии. Перед отгрузкой крышки комплектуются по 2 шт. на один комплект подшипниковых узлов дробилки.

Крышка: совместимое оборудование

Крышка 1Д.00.00.003 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Дробилка ВДГ-10 — валковая горизонтальная дробилка 10 т/ч — прямой родитель запчасти
• Дробилка ВДП-15 — валковая дробилка повышенной производительности 15 т/ч — следующая модель линейки
• Дробилка ДО-1М — одновалковая зубчатая дробилка — родственный узел для измельчения каменного угля
• Транспортёр скребковый ТС-2-30 — смежный узел угольной нитки топливоподачи после дробилки
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель измельчённой угольной фракции в крупных промышленных котельных

Крышка 1Д.00.00.003 — типовая запасная часть валковой дробилки угля для подготовки фракции под слоевые топки промышленных котлов. Сопутствующие запчасти (звёздочки, валки, плиты дробильные, корпусы подшипника, винты транспортные, муфты) — в каталоге запчасти дробилок угля. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Крышка корпуса: заказ и доставка

Крышка корпуса 1Д.00.00.003 отливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 5 до 10 рабочих дней с учётом литья, отжига и механической обработки. Складская позиция отгружается в день поступления оплаты. Минимальная партия — 1 шт., рекомендуемая для дробилки — 2 шт. См. общий каталог запчастей.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС, а также возможна почтовая отправка для небольших партий. Упаковка — картонная коробка с прокладочным материалом для защиты чугунного литья от сколов при перевозке. Для крупных партий — деревянный ящик с обвязкой металлической лентой.

При оформлении заказа Крышка корпуса указывайте номер чертежа 1Д.00.00.003, тип дробилки (ВДГ-10 или ВДП-15) и количество. По запросу предоставляются паспорт качества и сертификат на материал чугуна СЧ-20. Возможно изготовление Крышка корпуса из чугуна СЧ-15 для удешевления или из стального литья 25Л для повышения ударопрочности при работе с углем содержащим включения камня. Для котельных, работающих в круглосуточном режиме, рекомендуется поставка крышки в комплекте с манжетным уплотнением и прокладочным кольцом — это сокращает время монтажа и обеспечивает оптимальную герметичность подшипникового узла дробилки.
