Вал натяжной. 00.8091.004-01СБ

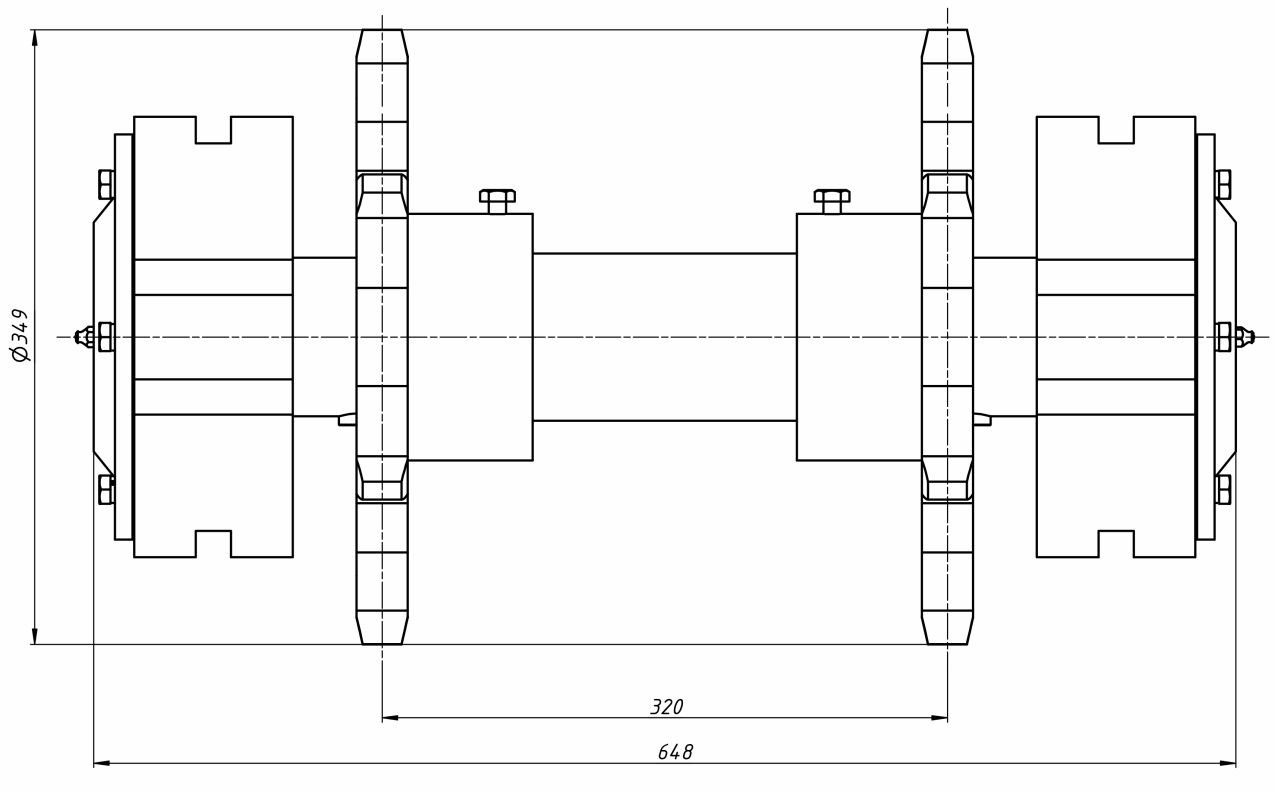

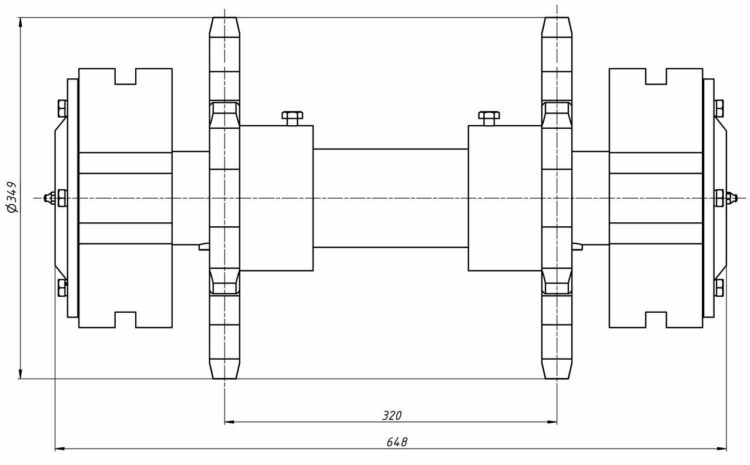

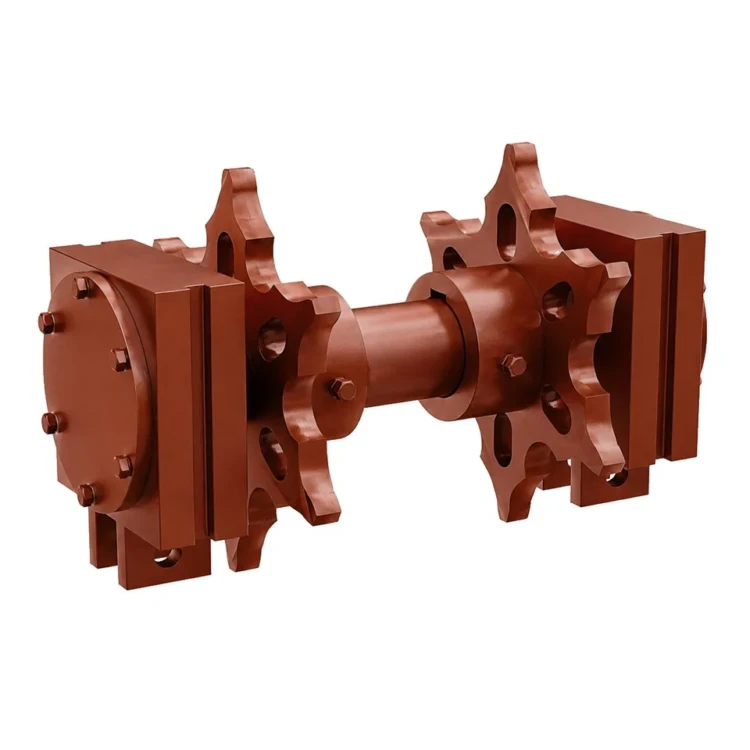

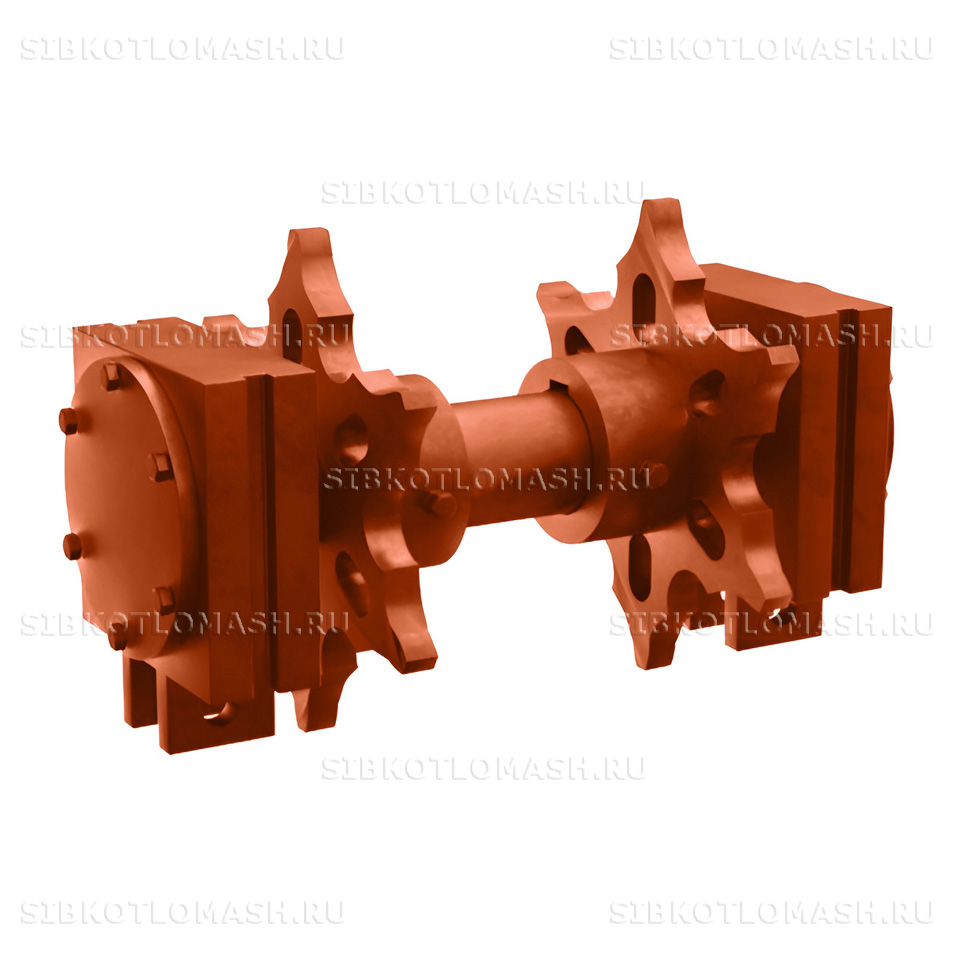

Вал натяжной 00.8091.004-01СБ — основной несущий элемент натяжной секции скребкового транспортера ТС-2-30 производства КЗ «Сибкотломаш» г. Бийск. Вал натяжной воспринимает натяжение двух тяговых цепей через посаженные на нём звёздочки и обеспечивает их поворот в концевой точке транспортера. Изготавливается из стали 45 с термоулучшением посадочных поверхностей до твёрдости 35–45 HRC. Наружный диаметр посадки под подшипники — Ø80 мм, длина 900 мм, масса 42 кг.

Вал натяжной: назначение и применяемость

Вал натяжной 00.8091.004-01СБ — ключевая ось вращения в натяжной секции скребкового транспортера ТС-2-30. На вал устанавливаются две тяговые звёздочки, которые сопрягаются с пальцами скребковой цепи и поворачивают её в концевой точке транспортера. Вал натяжной парный к приводному валу 00.8091.004СБ — оба типа имеют одинаковую базовую конструкцию, но отличаются концевыми элементами (наличием шлицевого вала под привод у приводной модификации).

При работе транспортера тяговые цепи стремятся проскальзывать на звёздочках под нагрузкой от перемещаемого материала. Чтобы предотвратить проскальзывание, винтовой механизм натяжной секции смещает подшипниковые корпуса вместе с валом натяжным и звёздочками, восстанавливая рабочее натяжение цепей. Это позволяет компенсировать вытягивание цепи в процессе эксплуатации без полной разборки секции.

Транспортер ТС-2-30 — двухцепной скребковый конвейер для шлакозолоудаления и углеподачи в котельных установках. Производительность от 0,5 до 10 т/ч, длина до 50 м. Климатическое исполнение по ГОСТ 15150-69 — категория У2, рассчитано на работу в зольной зоне котельной с повышенной запылённостью и температурой среды.

Вал натяжной: материалы и изготовление

Вал натяжной выполнен из конструкционной стали 45 по ГОСТ 1050-2013. Эта сталь после нормализации и термоулучшения имеет предел прочности 600–700 МПа и достаточную твёрдость для длительной работы под нагрузкой. Термоулучшение посадочных поверхностей до твёрдости 35–45 HRC обеспечивает износостойкость в местах посадки подшипников и звёздочек — деталей, передающих основные нагрузки.

Геометрия вала включает цилиндрическую центральную часть длиной 900 мм с наружным диаметром Ø80 мм, шпоночные пазы под призматические шпонки крепления звёздочек, посадочные шейки под подшипники качения и торцевые отверстия с центровкой. Чистота посадочных поверхностей — Ra 1,6 мкм, что соответствует точности шлифованного исполнения.

Технологический маршрут изготовления вала: резка прутка стали 45 по длине, токарная обдирка с центровкой, нормализация для снятия внутренних напряжений, чистовая токарная обработка посадочных поверхностей, фрезерование шпоночных пазов, термоулучшение посадочных шеек, финишная шлифовка с контролем чистоты и точности диаметра. Контроль качества — размерный, твёрдость рабочих поверхностей твердомером, ультразвуковая проверка целостности материала.

Вал натяжной: совместимое оборудование

Вал натяжной 00.8091.004-01СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Транспортёр скребковый ТС-2-30 — скребковый транспортёр производительностью до 30 т/ч — прямой родитель запчасти
• Транспортёр скребковый ТС-2-28 — скребковый транспортёр предыдущей серии для совместимых схем топливоподачи
• Дробилка ВДГ-10 — смежный узел угольной нитки — измельчение перед транспортированием
• Дробилка ДО-1М — одновалковая зубчатая дробилка — типовая совместная компоновка с ТС-2-30
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель угольной фракции, доставляемой транспортёром

Вал натяжной 00.8091.004-01СБ — типовая запасная часть привода или ходовой части скребкового транспортёра. Сопутствующие запчасти (валы натяжные/приводные, звёздочки, корпусы подшипника, скребки, секции, корпусы, упоры) — в каталоге запчасти транспортёра скребкового ТС-2-30. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Вал натяжной: заказ и доставка

Вал натяжной 00.8091.004-01СБ изготавливается под заказ или отгружается со склада в зависимости от текущей загрузки токарного производства. Срок изготовления — 5–10 рабочих дней с учётом термоулучшения и финишной шлифовки. Складские позиции отгружаются в день оплаты. Принимаем заявки на отдельные валы для устранения локальных отказов либо на парные комплекты с приводным валом для капитального ремонта транспортера.

Габариты вала (Ø80 × 900 мм, масса 42 кг) удобны для штучной отгрузки в деревянной обрешётке с торцовыми упорами и центровочными пробками. Партии из 5 и более валов укладываются на общую транспортную паллету с обвязкой. Транспортировка — компании по РФ и странам ЕАЭС с подбором маршрута по геолокации заказчика.

При оформлении заказа укажите номер чертежа 00.8091.004-01СБ, требуемое количество, тип транспортера и адрес отгрузки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня и при необходимости подберут парные позиции: вал приводной 00.8091.004СБ, звёздочки 00.5769.021, корпуса подшипников 00.1303.017 и шпонки для крепления звёздочек.
