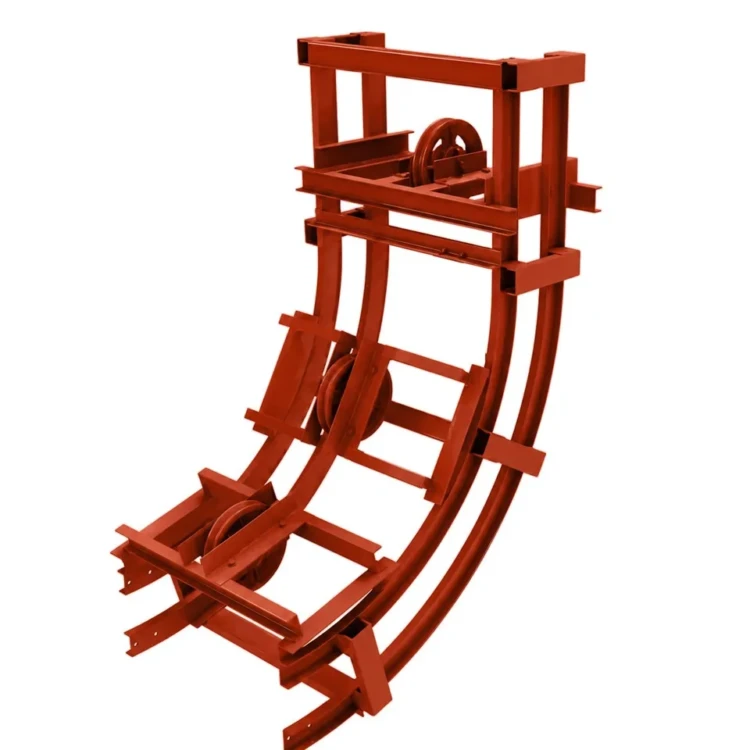

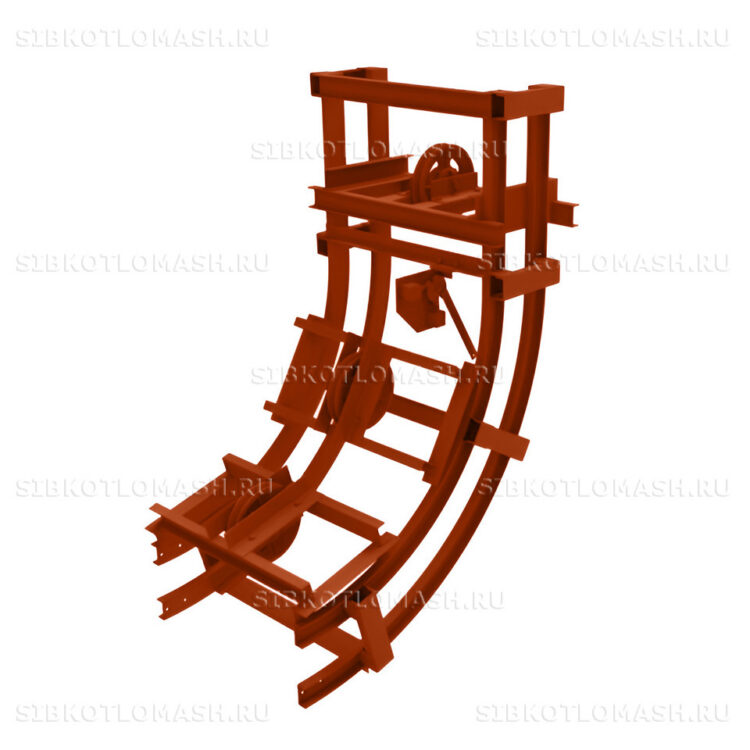

Участок хвостовой. 29Е5-03.00.000СБ

Участок хвостовой 29Е5-03.00.000СБ — запасная часть подъёмника скрепково-ковшового модернизированного производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой замыкающую секцию шлакосборного канала с натяжным устройством каната подъёмника. Применяется в системах золошлакоудаления твердотопливных котельных как обязательный элемент компоновки ПСКМ-0,5-75° и ПСКМ-0,35-75°.

Участок хвостовой: назначение и применяемость

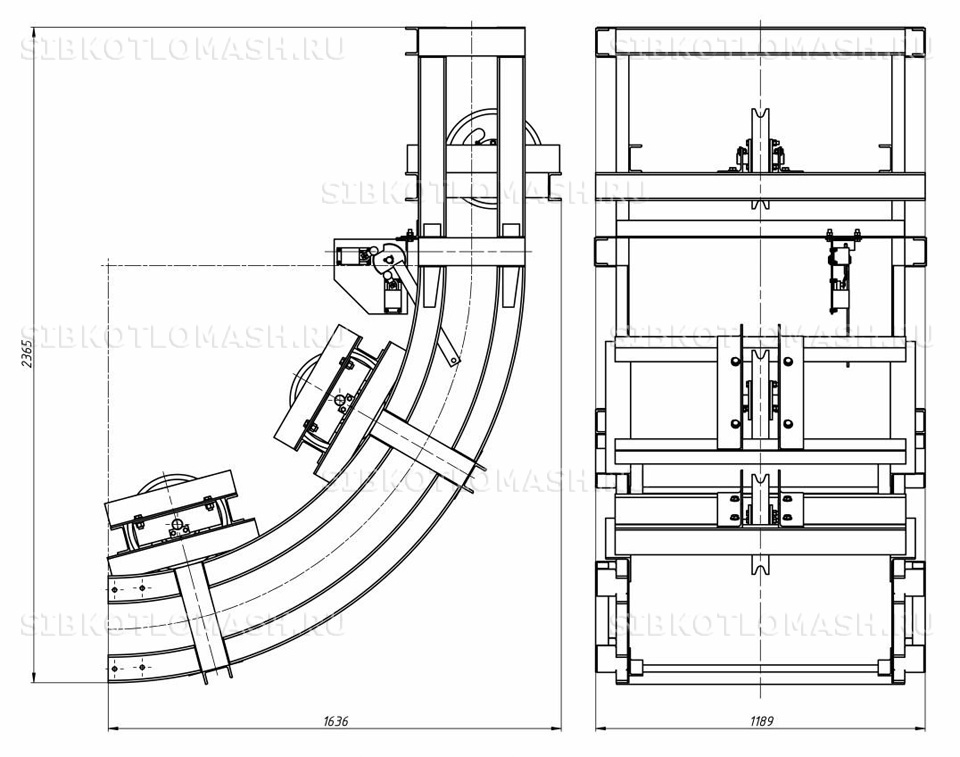

Участок хвостовой 29Е5-03.00.000СБ устанавливается в дальней от лебёдки точке шлакосборного канала подъёмника ПСКМ-0,5-75° и ПСКМ-0,35-75°. В составе детали — натяжное устройство каната с винтовым механизмом и блоком Ø500 мм, рама хвостового участка, скоба крепления, концевые выключатели и защитный короб электропроводки. На один комплект подъёмника требуется 1 шт. данного узла.

Натяжное устройство обеспечивает постоянное усилие натяжения каната, компенсируя его удлинение в процессе эксплуатации. Концевые выключатели подают сигнал на отключение лебёдки при подходе ковша к крайней точке, исключая обрыв каната. Деталь работает в условиях постоянного контакта с водой шлакосборного канала и абразивных золошлаковых остатков. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Блок Ø500 мм с рамой принимает направление каната на ковш и формирует ход скреперования в шлакосборном канале. Точность взаимного расположения блока, рамы и натяжного винта определяет ресурс каната — отклонения от КД могут привести к перекосу хода и преждевременному обрыву.

Участок хвостовой: материалы и изготовление

Участок хвостовой изготавливается сваркой из углеродистой стали Ст3 по ГОСТ 380-2005 (рама, короб, обшивка) и низколегированной стали 09Г2С по ГОСТ 19281-2014 (натяжной винт, опора блока, нагруженные элементы). Блок Ø500 мм — литой чугунный СЧ20 или сварной из листового проката Ст3, в зависимости от модификации. Натяжной винт изготавливается из стали 40Х с упрочнением резьбы накаткой.

Толщина листовых элементов рамы 6–10 мм, защитный короб — из листа 3 мм. Сварные соединения выполняются по ГОСТ 5264 с контролем катета и сплошности. Концевые выключатели применяются взрывозащищённого исполнения по ГОСТ 30852.0 для эксплуатации в запылённых помещениях.

Сборка проходит контрольный обмер, правку, грунтование грунт-эмалью и нанесение финишного покрытия по ГОСТ 9.032. Перед отгрузкой проверяется лёгкость хода натяжного винта, симметрия посадки блока Ø500 мм и работоспособность концевых выключателей с фиксацией результатов в паспорте качества. Расчётный ресурс работы металлоконструкции — не менее 25 000 часов наработки лебёдки при штатной эксплуатации.

По дополнительному запросу заказчика возможно изготовление с усиленной защитой от агрессивной среды — горячее цинкование поверхностей рамы по ГОСТ 9.307 или нанесение полимерного покрытия. Это актуально для котельных с высокой влажностью зольного помещения или работой на угле с повышенным содержанием серы, когда коррозионная нагрузка на хвостовой узел в несколько раз превышает типовую.

Участок хвостовой: совместимое оборудование

Участок хвостовой 29Е5-03.00.000СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи на котельных установках:

• Транспортёр скребковый ТС-2-30 — основной транспортёр угольной нитки топливоподачи производительностью до 30 т/ч
• Транспортёр скребковый ТС-2-28 — транспортёр предыдущей серии для совместимых схем топливоподачи
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием угля — типовой потребитель угольной фракции от подъёмника
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ для крупных котельных установок
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой, обеспечивается углём через скиповый подъёмник

Участок хвостовой — типовой узел скипового подъёмника ПСКМ или конвейера ленточного типа, используемого в котельных малой и средней мощности с ручной системой топливоподачи. Сопутствующие запчасти подъёмников (барабаны лебёдки, ковши, корпусы катков, щёки участков, крышки) — в каталоге запчастей подъёмников. Совместимость определяется по чертежу серии и габаритам сопрягаемых посадочных поверхностей.

Участок хвостовой: заказ и доставка

Участок хвостовой 29Е5-03.00.000СБ изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 5 до 10 рабочих дней. Складская позиция отгружается в день поступления оплаты. Возможна поставка в составе ремкомплекта подъёмника совместно с участками головным и поворотным. Полный перечень доступных позиций — каталог запчастей подъёмников.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой, концевые выключатели упаковываются отдельно в пузырьковую плёнку. Для крупных партий возможна отгрузка 20-футовым контейнером.

При оформлении заказа указывайте номер чертежа 29Е5-03.00.000СБ, модель подъёмника и ширину канала (700 или 900 мм). По запросу предоставляются паспорт качества, сертификаты на материал, схема подключения концевых выключателей и фотоотчёт перед отгрузкой.
