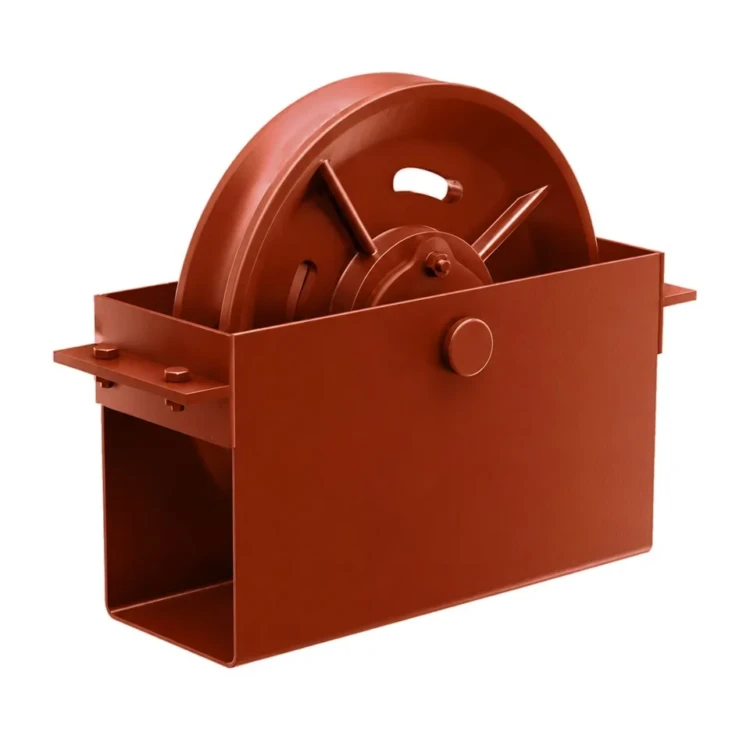

Блок Д 160 с рамой. 29Е5-08.00.000СБ

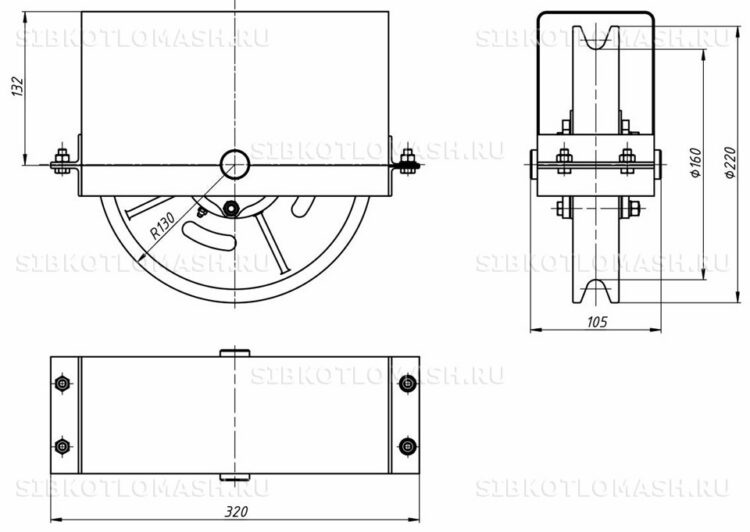

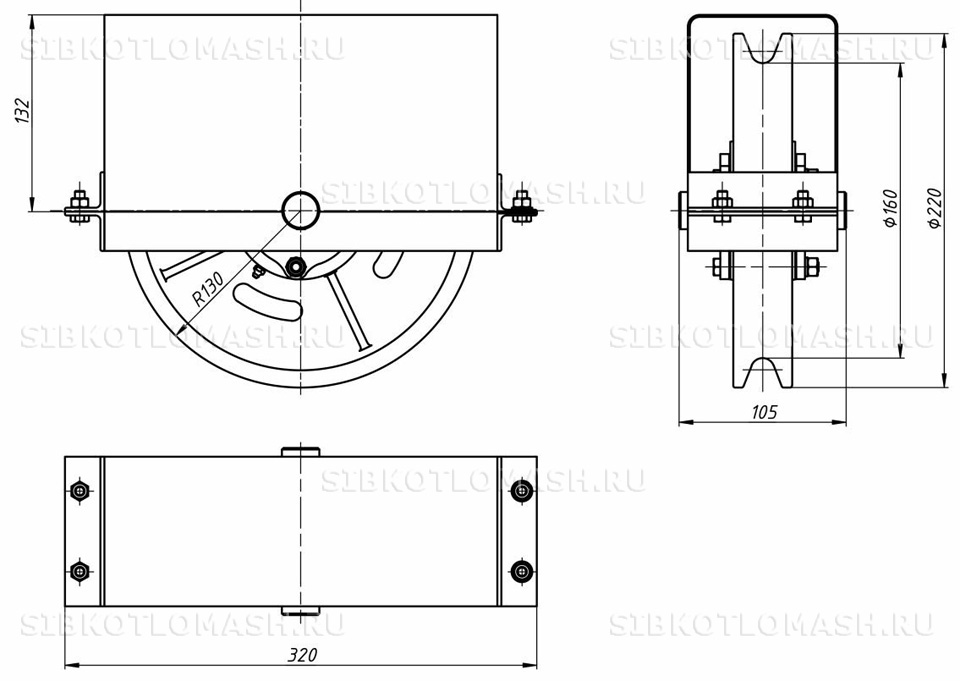

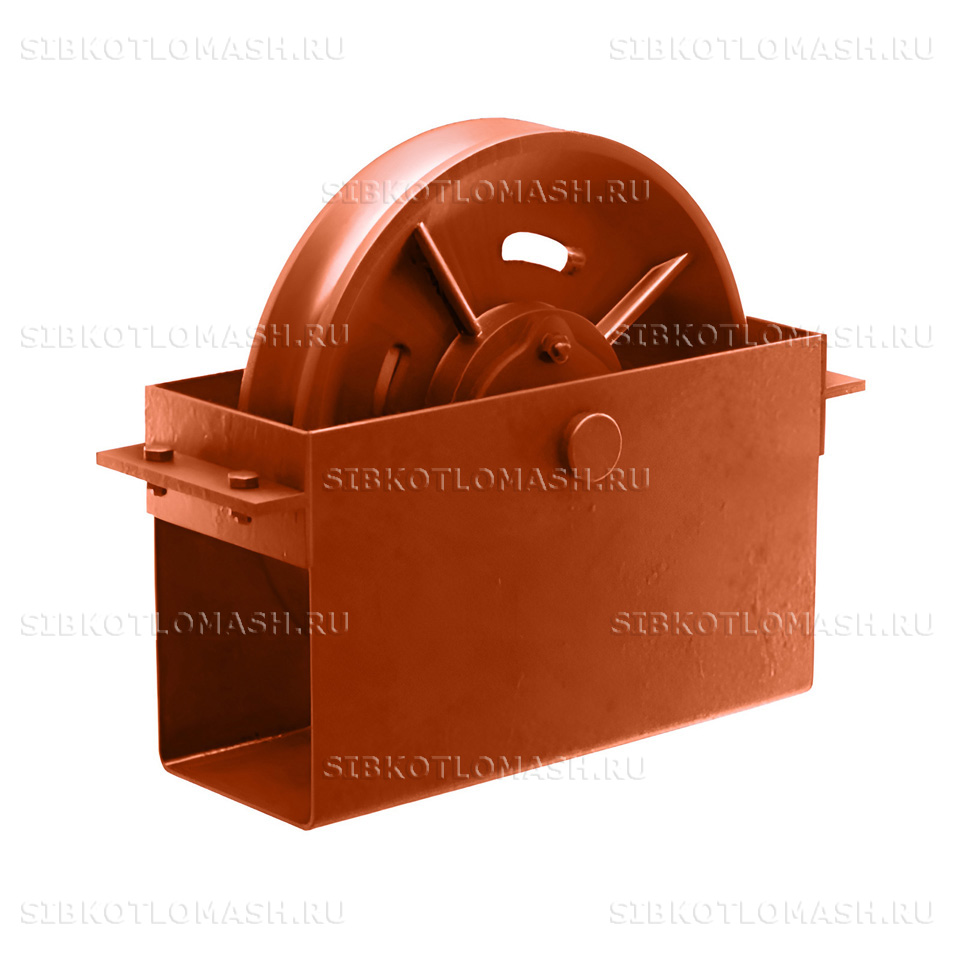

Блок Д 160 с рамой 29Е5-08.00.000СБ — запасная часть подъёмника скрепково-ковшового модернизированного производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой поддерживающий канатный блок диаметром 160 мм в сборе с опорной рамой. Применяется в составе подъёмника для поддержки каната между лебёдкой и направляющими шлакосборного канала.

Блок Д 160 с рамой: назначение и применяемость

Блок Д 160 с рамой 29Е5-08.00.000СБ устанавливается в верхней части подъёмника ПСКМ-0,5 и ПСКМ-0,35 для поддержки каната, идущего от лебёдки к ковшу. Через блок канат меняет направление с горизонтального (на барабане лебёдки) на наклонное (вдоль направляющих пути), что обеспечивает правильную геометрию рабочего хода подъёмника. Блок диаметром Ø160 мм рассчитан под стандартный канат подъёмника.

Рама блока крепится к перекрытию или верхней конструкции участка головного болтовыми соединениями. Блок Д 160 с рамой относится к категории поддерживающих, в отличие от направляющих блоков большего диаметра (Ø300 мм). Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Блок вращается на подшипнике качения, посаженном на ось рамы. При штатной эксплуатации обслуживание блока включает контроль вращения, отсутствия осевого люфта и состояние смазки в подшипнике. Износ канавки блока более 1 мм по глубине — основание для замены детали.

Блок Д 160 с рамой: материалы и изготовление

Блок Д 160 с рамой изготавливается комбинированной конструкцией. Сам блок (ролик) — литой из серого чугуна СЧ-20 по ГОСТ 1412-85 или сварной из листового проката стали 09Г2С с механической обработкой канавки под канат. Ось блока — Сталь 45 с термообработкой шеек под подшипник качения. Рама — Сталь Ст3 по ГОСТ 380-2005, сварная из листового проката толщиной 6–10 мм с крепёжными планками под фундаментные болты.

Сварные соединения рамы выполняются по ГОСТ 5264 электродами Э46 с контролем катета и сплошности шва. Канавка блока обрабатывается по диаметру и радиусу профиля под штатный канат подъёмника. Сборка блок-ось-подшипник-рама проходит контрольный обмер на лёгкость вращения, отсутствие радиального и осевого люфта, симметричность канавки.

Финишное покрытие — антикоррозионная грунтовка и эмаль по ГОСТ 9.032. Каждая сборка маркируется клеймом партии и комплектуется паспортом качества. Расчётный ресурс работы — не менее 30 000 часов наработки подъёмника при штатной эксплуатации с регулярной смазкой подшипника один раз в 1 000–1 500 часов наработки.

Блок Д 160 с рамой: совместимое оборудование

Блок Д 160 с рамой 29Е5-08.00.000СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи на котельных установках:

• Транспортёр скребковый ТС-2-30 — основной транспортёр угольной нитки топливоподачи производительностью до 30 т/ч
• Транспортёр скребковый ТС-2-28 — транспортёр предыдущей серии для совместимых схем топливоподачи
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием угля — типовой потребитель угольной фракции от подъёмника
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ для крупных котельных установок
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой, обеспечивается углём через скиповый подъёмник

Блок Д 160 с рамой — типовой узел скипового подъёмника ПСКМ или конвейера ленточного типа, используемого в котельных малой и средней мощности с ручной системой топливоподачи. Сопутствующие запчасти подъёмников (барабаны лебёдки, ковши, корпусы катков, щёки участков, крышки) — в каталоге запчастей подъёмников. Совместимость определяется по чертежу серии и габаритам сопрягаемых посадочных поверхностей.

Блок Д 160 с рамой: заказ и доставка

Блок Д 160 с рамой 29Е5-08.00.000СБ изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 5 до 10 рабочих дней. Складская позиция отгружается в день поступления оплаты. Возможна поставка комплектом (2–4 шт.) для полной замены блоков на одном подъёмнике. См. каталог запчастей подъёмников.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС, а также возможна почтовая отправка для небольших партий. Упаковка — картонная коробка с прокладочным материалом для защиты канавки блока от повреждений при перевозке. Для крупных партий — деревянный ящик с обвязкой металлической лентой.

При оформлении заказа Блок Д 160 с рамой указывайте номер чертежа 29Е5-08.00.000СБ, диаметр штатного каната подъёмника, модель и количество. По запросу предоставляются паспорт качества, сертификаты на материал чугуна СЧ-20 и стали 45, фотоотчёт перед отгрузкой. Возможно изготовление с нестандартной канавкой под канат изменённого диаметра или из других марок чугуна для повышения износостойкости.
