Участок поворотный. 29Е5-02.00.000СБ

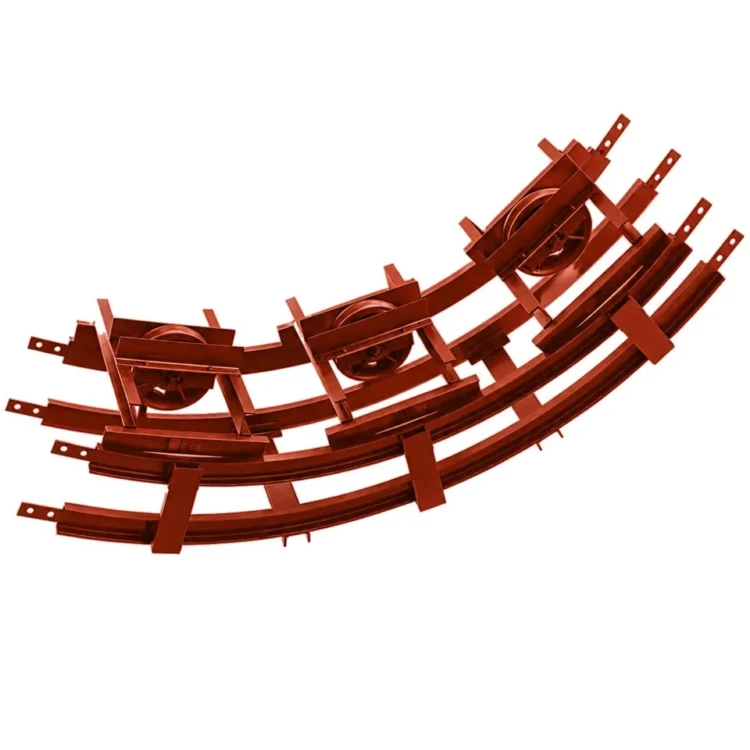

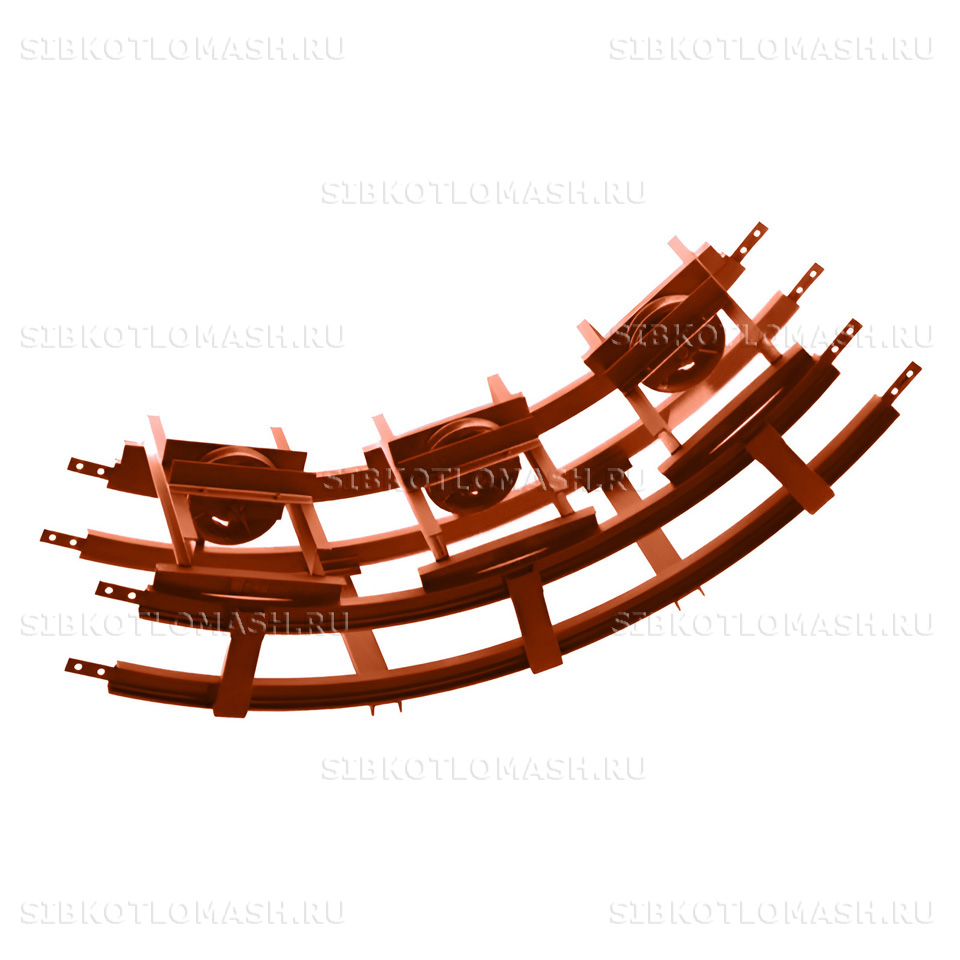

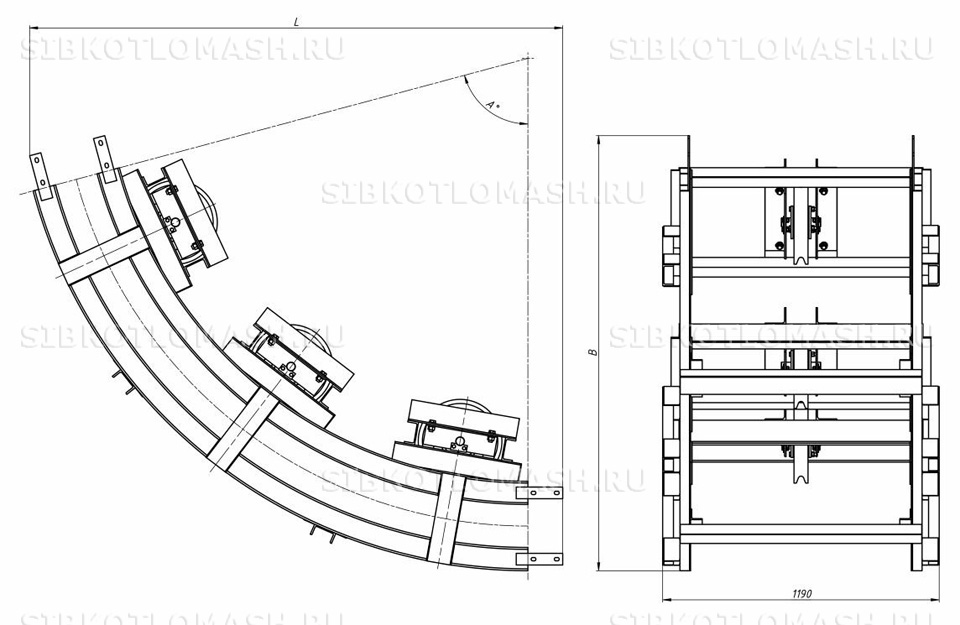

Участок поворотный 29Е5-02.00.000СБ — запасная часть подъёмника скрепково-ковшового модернизированного с углом подъёма 75° производства КЗ «Сибкотломаш» г. Бийск. Деталь обеспечивает плавный переход направляющего пути ковша из горизонтального положения шлакосборного канала в наклонную часть к разгрузочному бункеру. Эксплуатируется в системах золошлакоудаления твердотопливных котельных как обязательный элемент компоновки ПСКМ-65° и ПСКМ-75°.

Участок поворотный: назначение и применяемость

Участок поворотный 29Е5-02.00.000СБ устанавливается в нижней части наклонного направляющего пути подъёмника ПСКМ-0,5-75° и ПСКМ-0,35-75°. Через него ковш переходит от хвостового участка с натяжным устройством к прямолинейным щёкам, расположенным под углом 75° к плоскости пола. Деталь работает в зоне постоянного контакта с увлажнёнными золошлаковыми остатками, поскольку шлакосборный канал заполнен водой по технологии.

Конструкция включает закладной элемент рамы, скобу крепления к фундаменту, контрольный калибр для проверки геометрии хода ковша, а также блок с рамой направляющего канатного перегиба. На один комплект подъёмника ПСКМ требуется один поворотный участок. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Деталь воспринимает изгибающие нагрузки от каната в точке перегиба и направляет ковш на угол подъёма 75°. Точность изготовления геометрии перегиба критична для ресурса каната и износа контршин на прямолинейных щеках — отклонение более 3 мм может уменьшить срок службы каната в 2–3 раза.

Участок поворотный: материалы и изготовление

Участок поворотный изготавливается комбинированной сваркой из углеродистой стали Ст3 по ГОСТ 380-2005 (рама, закладной элемент, обшивка) и низколегированной стали 09Г2С по ГОСТ 19281-2014 (направляющие, упорные планки, блок перегиба каната). Применение 09Г2С на контактных поверхностях обусловлено её повышенной хладостойкостью и ударной вязкостью — параметры, важные для эксплуатации в неотапливаемых зольных помещениях.

Толщина листовых элементов рамы 8–10 мм, направляющие из проката после механической обработки посадочных поверхностей. Сварные соединения — ручная дуговая сварка по ГОСТ 5264 электродами Э46 с контролем катета и сплошности шва ультразвуком в зонах ответственных стыков. После сварки сборка проходит правку под контрольным шаблоном с привязкой к точке перегиба каната.

Финишная обработка включает грунтование грунт-эмалью, нанесение лакокрасочного покрытия по ГОСТ 9.032, контроль геометрии участка по поверочной линейке. Каждая сборка проходит ОТК с маркировкой клейма контролёра и заполнением паспорта качества. Расчётный ресурс работы — не менее 25 000 часов наработки лебёдки при штатном режиме эксплуатации. По дополнительному запросу выполняется наплавка износостойким сплавом на рабочие поверхности направляющих, что повышает ресурс деталей в 1,5–2 раза в условиях повышенного абразивного износа.

Участок поворотный: совместимое оборудование

Участок поворотный 29Е5-02.00.000СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи на котельных установках:

• Транспортёр скребковый ТС-2-30 — основной транспортёр угольной нитки топливоподачи производительностью до 30 т/ч
• Транспортёр скребковый ТС-2-28 — транспортёр предыдущей серии для совместимых схем топливоподачи
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием угля — типовой потребитель угольной фракции от подъёмника
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ для крупных котельных установок
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой, обеспечивается углём через скиповый подъёмник

Участок поворотный — типовой узел скипового подъёмника ПСКМ или конвейера ленточного типа, используемого в котельных малой и средней мощности с ручной системой топливоподачи. Сопутствующие запчасти подъёмников (барабаны лебёдки, ковши, корпусы катков, щёки участков, крышки) — в каталоге запчастей подъёмников. Совместимость определяется по чертежу серии и габаритам сопрягаемых посадочных поверхностей.

Участок поворотный: заказ и доставка

Участок поворотный 29Е5-02.00.000СБ изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 5 до 10 рабочих дней с момента подтверждения заказа. Складская позиция отгружается в день поступления оплаты. Возможна поставка в составе ремкомплекта подъёмника совместно с щеками поворотного участка 29Е5-02.01.000СБ. Полный перечень — каталог запчастей подъёмников.

Отгрузка выполняется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой или паллет, длинномерные направляющие крепятся на жёсткой подставке для исключения деформации при перевозке. Для крупных партий доступна отгрузка 20-футовым контейнером.

При оформлении заказа указывайте номер чертежа 29Е5-02.00.000СБ, угол подъёма подъёмника (75°) и ширину канала (700 или 900 мм). По запросу предоставляются паспорт качества, сертификаты на материал и фотоотчёт перед отгрузкой. Возможно изготовление по присланному заказчиком оригинальному чертежу или паспорту подъёмника.
