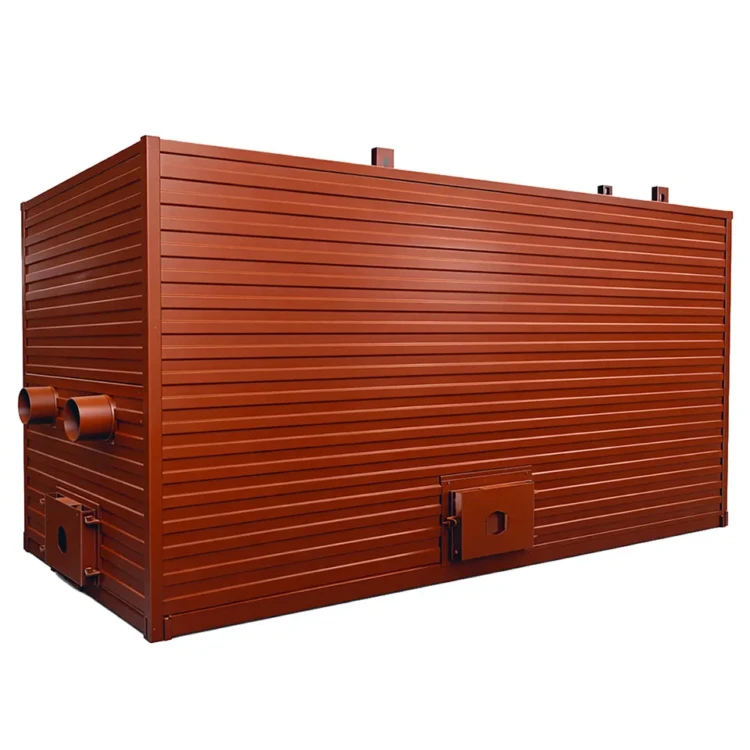

Котел КВм-3,0-95ШП

Водогрейный котел КВм-3,0-95ШП — стальной водогрейный котёл с механической топкой ТШПм-3,0 (шурующая планка), предназначенный для получения горячей воды температурой 95 °С. Тепловая мощность агрегата — 3,0 МВт (2,58 Гкал/ч), рабочее давление — 0,6 МПа.

Котёл обеспечивает нагрев воды от 70 до 95 °С и применяется в системах централизованного теплоснабжения крупных промышленных предприятий, объектов ЖКХ, сельскохозяйственных комплексов. Расчётным топливом является каменный уголь, допускается работа на буром угле и дровах. КПД котла — 85 %, расход каменного угля при номинальной нагрузке — 585 кг/ч. Расход воды через котёл — 104 м³/ч.

Технические характеристики водогрейного котла КВм-3,0-95ШП

Водогрейный котел КВм-3,0-95ШП является наиболее мощным агрегатом в серии КВм и применяется для теплоснабжения крупных объектов площадью до 26 000–30 000 м². Котёл обеспечивает надёжное централизованное теплоснабжение при значительных тепловых нагрузках. Для повышения топливной экономичности рекомендуется установить водяной экономайзер ВТИ, снижающий расход топлива на 10–15 % за счёт утилизации тепла уходящих газов.

Котёл входит в серию КВм — водогрейных котлов с механизированной подачей твёрдого топлива. Механическая топка ТШПм-3,0 с шурующей планкой обеспечивает автоматическую подачу угля на колосниковую решётку площадью 2,9 м², что соответствует номинальной мощности агрегата. Применение автоматической подачи топлива существенно сокращает потребность в ручном труде и обеспечивает стабильный тепловой режим. Расход воды через котёл составляет 104 м³/ч.

Конструкция и принцип работы

Конструктивно водогрейный котел КВм-3,0-95ШП выполнен в виде единого транспортабельного блока, состоящего из топочной и конвективной секций. В топочной камере сжигается уголь, образующиеся дымовые газы проходят через конвективный пакет труб, нагревая воду в трубной системе. Уходящие газы выводятся дымосом в дымоход. Температура дымовых газов на выходе не превышает 200 °С.

Поверхности нагрева выполнены из стальных труб с верхними и нижними коллекторами. Гидравлическое сопротивление водяного тракта — не более 0,07 МПа. Аэродинамическое сопротивление газового тракта — не более 600 Па. Котёл поставляется в тепловой изоляции с металлической обшивкой. Габариты — 4300×2000×2900 мм (ДхШхВ), масса — около 6000 кг.

Топочное устройство и эксплуатация

Механическая топка ТШПм-3,0 автоматически подаёт уголь из загрузочного бункера на колосниковую решётку с помощью шурующей планки с электрическим приводом. Вентилятор поддува нагнетает воздух под решётку, обеспечивая полное сгорание топлива. Щит управления с автоматикой безопасности поддерживает заданный режим и отключает котёл при аварийных отклонениях параметров.

Котёл эксплуатируется в соответствии с требованиями ГОСТ Р 55682.0-2013. Плановое техническое обслуживание — 1 раз в год: чистка поверхностей нагрева, ревизия топочного устройства и колосниковой решётки, проверка арматуры и автоматики. Назначенный срок службы — 10 лет.

Поставка и комплектация

Котёл КВм-3,0-95ШП является оптимальным решением для объектов с расчётной тепловой нагрузкой 2,5–3,2 МВт. При необходимости резервирования рекомендуется дублирующий котёл меньшей мощности. Котлы серии КВм имеют унифицированные конструктивные решения, что облегчает техническое обслуживание при эксплуатации нескольких агрегатов в одной котельной. Завод поставляет котлы как отдельно, так и в составе блочных котельных установок под ключ.

Котёл КВм-3,0-95ШП поставляется единым транспортабельным блоком. Габариты — 4300×2000×2900 мм, масса — около 6000 кг. В базовую комплектацию входят: котёл в сборе с изоляцией и обшивкой, механическая топка ТШПм-3,0, щит управления, вентилятор поддува, запорная арматура, контрольно-измерительные приборы, паспорт и руководство по эксплуатации. По запросу поставляется ЗИП для первого года эксплуатации. Возможна поставка котла в составе блочной котельной установки полной заводской готовности с трубопроводной обвязкой, насосным оборудованием, системой водоподготовки и автоматизированным щитом управления.
