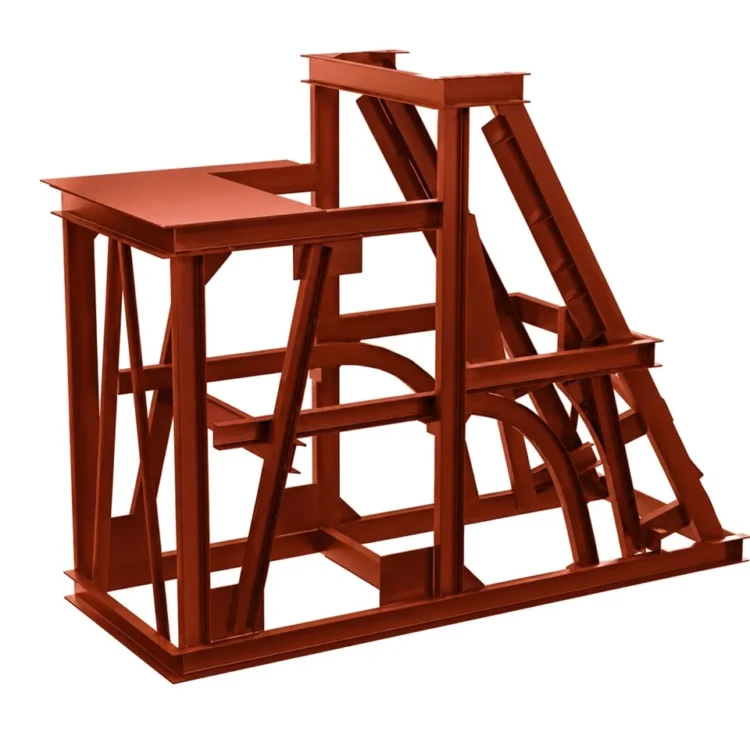

Участок головной. 29Е5-01.00.000СБ-01СБ

Участок головной 29Е5-01.00.000СБ-01СБ — запасная часть подъёмника скрепково-ковшового модернизированного с углом подъёма 65° производства КЗ «Сибкотломаш» г. Бийск. Модификация исполнения «-01СБ» отличается от базовой увеличенным шагом направляющих и более пологим углом установки разгрузочного стопора. Используется в системах золошлакоудаления твердотопливных котельных при низкой высоте машинного зала, где монтаж подъёмника с углом 75° технически невозможен.

Участок головной: назначение и применяемость

Участок головной 29Е5-01.00.000СБ-01СБ устанавливается в верхней крайней точке наклонного направляющего пути подъёмника ПСКМ-0,5-65° и ПСКМ-0,35-65°. Деталь принимает ковш в конце рабочего хода, обеспечивает разворот и опрокидывание для разгрузки шлака в приёмный бункер. На раме предусмотрена площадка под однобарабанную реверсивную лебёдку с тяговым усилием до 2000 кгс.

Деталь работает в режиме циклической нагрузки: при подаче напряжения на лебёдку ковш поднимается по направляющим вверх по углом 65°, в крайней верхней точке упирается в стопоры и опрокидывается, после чего возвращается в шлакосборный канал. За смену число циклов достигает 200–300. Климатическое исполнение по ГОСТ 15150-69 — категория У2 с допуском работы при температурах от минус 40 до плюс 40 °С.

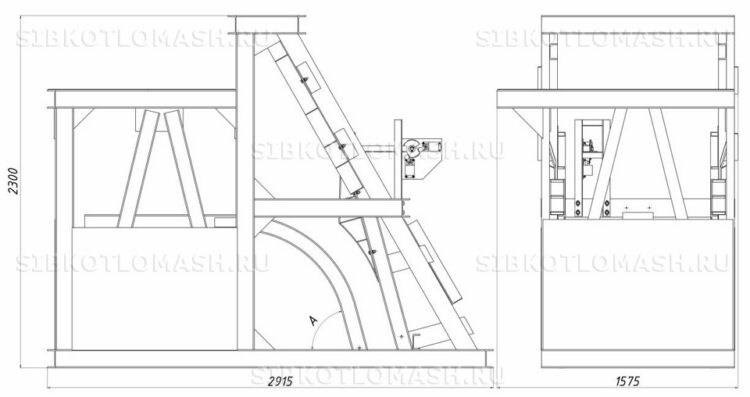

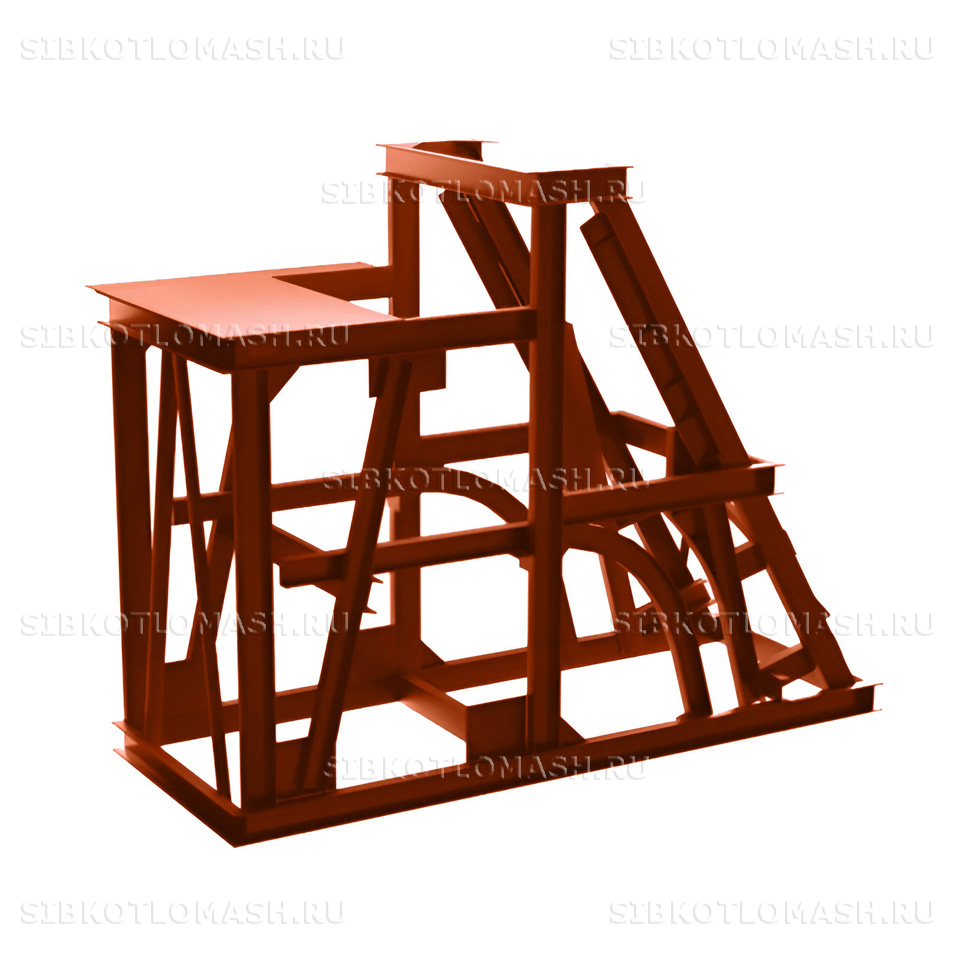

В состав сборки входят опорная рама, направляющие с механической обработкой, контршина для подпора ковша, упоры разгрузки и шины стабилизации, площадка установки лебёдки с крепёжными отверстиями под фундаментные болты. По чертежу предусмотрены посадочные размеры для стыковки с прямолинейным участком пути по артикулу 29Е4-03.00.000СБ и поворотным участком 29Е5-02.00.000СБ-01СБ.

Участок головной: материалы и изготовление

Участок головной изготавливается комбинированной сваркой из углеродистой стали Ст3 по ГОСТ 380-2005 (опорная рама, листовая обшивка, площадка под лебёдку) и низколегированной стали 09Г2С по ГОСТ 19281-2014 (направляющие, контршина, упоры). Применение 09Г2С на нагруженных поверхностях контакта с роликами ковша обусловлено её повышенной ударной вязкостью при отрицательных температурах — это критично для котельных с неотапливаемым зольным помещением.

Сварка выполняется в углекислом газе или ручной дуговой по ГОСТ 5264 электродами Э46, контролируется по катету шва и сплошности. После сварки сборка проходит контрольный обмер на плите с шаблонами, правку, грунтование грунт-эмалью ХС-068 и нанесение финишного покрытия по ГОСТ 9.032. Цвет согласовывается с заказчиком (стандартно — серый или красный).

Перед отгрузкой каждая сборка проходит ОТК с проверкой геометрии рамы, прямолинейности направляющих по линейке-лекалу, привязочных размеров под стыковочные участки. Расчётный ресурс работы металлоконструкции при штатной эксплуатации — не менее 25 000 часов наработки лебёдки. По дополнительному запросу выполняется наплавка износостойким сплавом на рабочие поверхности направляющих, что повышает ресурс в 1,5–2 раза в условиях абразивного износа.

Участок головной: совместимое оборудование

Участок головной 29Е5-01.00.000СБ-01СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи на котельных установках:

• Транспортёр скребковый ТС-2-30 — основной транспортёр угольной нитки топливоподачи производительностью до 30 т/ч
• Транспортёр скребковый ТС-2-28 — транспортёр предыдущей серии для совместимых схем топливоподачи
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием угля — типовой потребитель угольной фракции от подъёмника
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ для крупных котельных установок
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой, обеспечивается углём через скиповый подъёмник

Участок головной — типовой узел скипового подъёмника ПСКМ или конвейера ленточного типа, используемого в котельных малой и средней мощности с ручной системой топливоподачи. Сопутствующие запчасти подъёмников (барабаны лебёдки, ковши, корпусы катков, щёки участков, крышки) — в каталоге запчастей подъёмников. Совместимость определяется по чертежу серии и габаритам сопрягаемых посадочных поверхностей.

Участок головной: заказ и доставка

Участок головной 29Е5-01.00.000СБ-01СБ изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 5 до 10 рабочих дней с момента подтверждения заказа. Складская позиция отгружается в день поступления оплаты. Минимальная партия не лимитирована, возможна поставка в составе ремкомплекта подъёмника. См. каталог запчастей подъёмников ПСКМ.

Отгрузка производится транспортными компаниями по всей территории РФ и стран ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой или паллет, длинномерные направляющие крепятся на жёсткой подставке для исключения деформации при перевозке. Для крупных партий доступна отгрузка 20-футовым контейнером в составе сборного ремкомплекта.

При оформлении заказа указывайте номер чертежа 29Е5-01.00.000СБ-01СБ (с суффиксом «-01СБ»), модель подъёмника и ширину канала вашей котельной (700 или 900 мм). По запросу предоставляется паспорт качества, сертификаты на материал и фото отгружаемой партии. Также доступно изготовление по присланному заказчиком оригинальному чертежу или нестандартному варианту исполнения.
