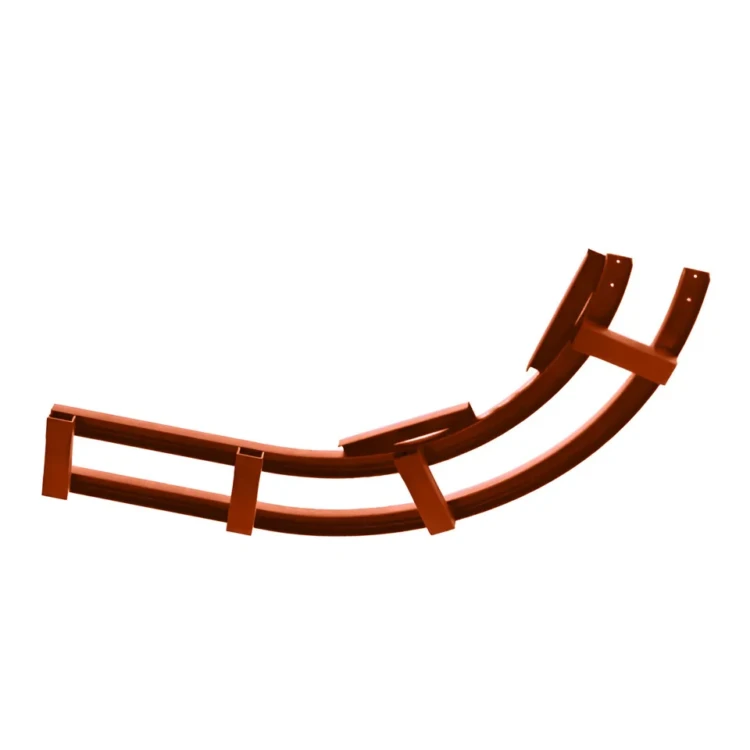

Щека хвостового участка. 29Е5-03.01.000-01СБ

Щека хвостового участка 29Е5-03.01.000-01СБ — запасная часть подъёмника скрепково-ковшового модернизированного производства КЗ «Сибкотломаш» г. Бийск. Модификация «-01СБ» относится к подъёмникам с углом подъёма 65° и отличается от базовой геометрией внутреннего контура, рассчитанной под более пологий выход ковша из шлакосборного канала.

Щека хвостового участка: назначение и применяемость

Щека хвостового участка 29Е5-03.01.000-01СБ устанавливается в составе хвостового участка подъёмника ПСКМ-0,5-65° и ПСКМ-0,35-65°. Деталь представляет собой фигурную плоскую боковину, формирующую корпус хвостового узла с натяжным устройством каната и направляющим блоком Ø500 мм. Длина щеки — около 2400 мм (модификация для 65° длиннее базового варианта 75° за счёт пологой геометрии).

Щека хвостового участка воспринимает усилия от натяжного винта в продольном направлении и боковые нагрузки от ковша при подходе к крайней точке шлакосборного канала. Внутренний контур щеки рассчитан под посадку блока перегиба каната и упоров концевых выключателей. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

В отличие от щек поворотного и прямолинейных участков, щека хвостового участка работает в зоне постоянного контакта с водой шлакосборного канала, поэтому её коррозионная защита особенно критична. По чертежу деталь устанавливается в количестве 1 шт. на подъёмник и комплектуется с натяжным устройством и блоком в единый сборочный узел.

Щека хвостового участка: материалы и изготовление

Щека хвостового участка изготавливается из низколегированной стали 09Г2С по ГОСТ 19281-2014 толщиной 10–12 мм. Сталь 09Г2С выбрана за её повышенную хладостойкость и устойчивость к усталостным нагрузкам в условиях циклической работы подъёмника. Заготовка вырезается из листового проката плазменной или газокислородной резкой с припуском на механическую обработку контура.

После резки контурные поверхности шлифуются с допуском ±1,5 мм по криволинейному профилю. Посадочные размеры под блок Ø500 мм и упоры натяжного устройства обрабатываются с допуском ±0,5 мм. Сварные соединения с рамой хвостового участка выполняются по ГОСТ 5264 электродами Э46 с контролем катета и сплошности шва. Контактные поверхности к блоку перегиба каната зачищаются под покрытие.

Финишная обработка: грунтование грунт-эмалью ХС-068, нанесение усиленного антикоррозионного лакокрасочного покрытия по ГОСТ 9.032 с дополнительным влагостойким слоем. Каждая щека маркируется клеймом партии и номером плавки. Расчётный ресурс работы — не менее 25 000 часов наработки подъёмника при штатной эксплуатации с регулярным обслуживанием натяжного устройства.

Щека хвостового участка: совместимое оборудование

Щека хвостового участка 29Е5-03.01.000-01СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи на котельных установках:

• Транспортёр скребковый ТС-2-30 — основной транспортёр угольной нитки топливоподачи производительностью до 30 т/ч
• Транспортёр скребковый ТС-2-28 — транспортёр предыдущей серии для совместимых схем топливоподачи
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием угля — типовой потребитель угольной фракции от подъёмника
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ для крупных котельных установок
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой, обеспечивается углём через скиповый подъёмник

Щека хвостового участка — типовой узел скипового подъёмника ПСКМ или конвейера ленточного типа, используемого в котельных малой и средней мощности с ручной системой топливоподачи. Сопутствующие запчасти подъёмников (барабаны лебёдки, ковши, корпусы катков, щёки участков, крышки) — в каталоге запчастей подъёмников. Совместимость определяется по чертежу серии и габаритам сопрягаемых посадочных поверхностей.

Щека хвостового участка: заказ и доставка

Щека хвостового участка 29Е5-03.01.000-01СБ изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 5 до 10 рабочих дней. Складская позиция отгружается в день поступления оплаты. Возможна поставка в составе полного хвостового узла. Полный перечень доступных запасных частей — каталог запчастей подъёмников.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой длиной 2,5 м, рабочая поверхность контура защищается картоном или плёнкой для исключения повреждений при перевозке. Для крупных партий — отгрузка 20-футовым контейнером.

При оформлении заказа Щека хвостового участка указывайте номер чертежа 29Е5-03.01.000-01СБ, модель подъёмника и ширину канала (700 или 900 мм). По запросу предоставляются паспорт качества, сертификат на материал 09Г2С и фотоотчёт перед отгрузкой. Возможно изготовление по чертежу заказчика для нестандартной модификации подъёмника.
