Циклон БЦ-259(4х4)

Циклон БЦ-259(4х4) — батарейный циклон высокоэффективной сухой очистки дымовых газов котельных агрегатов от летучей золы и твёрдых частиц топлива. Циклон БЦ-259(4х4) применяется в системах газоочистки паровых и водогрейных котлов, работающих на угле, торфе и других видах твёрдого топлива. Условная площадь фильтрации — 0,843 м², коэффициент очистки газов — не менее 90%. Батарейный блок включает 16 циклонных элементов диаметром 259 мм.

Циклон БЦ-259(4х4) обеспечивает эффективное улавливание частиц золы размером крупнее 5 мкм в режиме сухой очистки без применения воды. Аппарат устанавливается на газоходе котла до дымососа и обеспечивает снижение выбросов взвешенных частиц в атмосферу до значений, соответствующих санитарным нормам. Уловленная зола периодически удаляется через бункерный затвор.

Технические характеристики циклона БЦ-259(4х4)

Циклон БЦ-259(4х4) имеет условную площадь фильтрации 0,843 м² при 16 циклонных элементах диаметром 259 мм. Степень очистки газов — не менее 90% для частиц крупнее 5 мкм, что соответствует требованиям СН 369-74 и действующих санитарных норм по выбросам твёрдых частиц. Габаритные размеры — 2208х2400х4480 мм, масса — 3600 кг. Для применения на котлах другой производительности в серии предусмотрен циклон БЦ-259(4х5).

Рабочая температура газов — до 400 °С. Гидравлическое сопротивление — не более 500 Па. Допустимая начальная запылённость — до 80 г/м³. Диаметр элемента 259 мм обеспечивает более высокую степень очистки по сравнению с элементами диаметром 200 мм и 300 мм за счёт оптимального соотношения скорости газа и центробежных сил. Аппарат работает полностью в сухом режиме без орошения, водоподачи и систем шламоудаления.

Конструкция и принцип работы

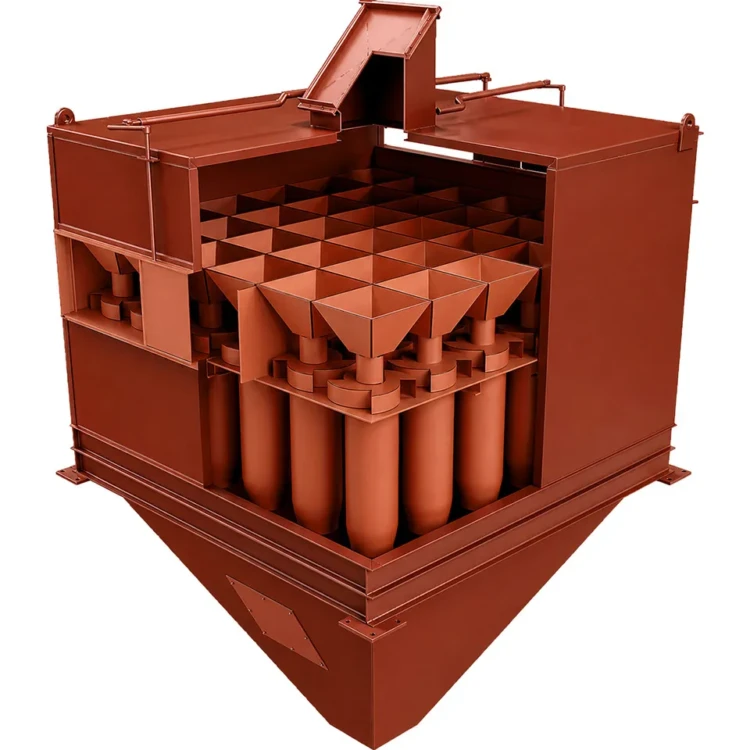

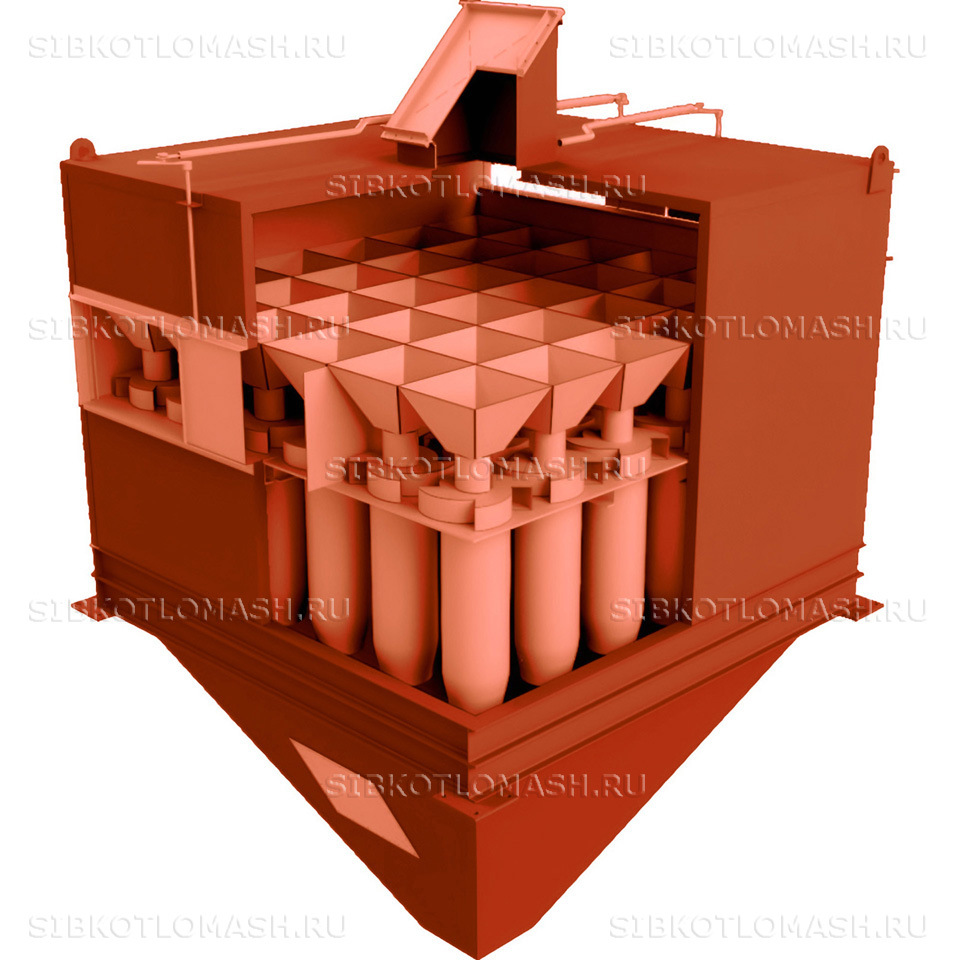

Циклон БЦ-259(4х4) состоит из входной газораспределительной камеры, матрицы из 16 циклонных элементов Ø259 мм с лопастными завихрителями, выходной камеры и пылесборного бункера. Корпус сварной из конструкционной стали Ст3сп. Газ поступает во входную камеру, равномерно распределяется по всем элементам и закручивается лопастным завихрителем. Центробежные силы отбрасывают частицы золы к стенкам элементов, откуда они ссыпаются в бункер.

Очищенные газы собираются в выходной камере и направляются к дымососу и дымовой трубе. Запылённость газов после аппарата не превышает нормативных значений при штатной нагрузке котла. Равномерное распределение потока газа по всем элементам обеспечивается конструкцией входной камеры и применением симметричных лопастных завихрителей. Пылесборный бункер выполнен с наклонными стенками под углом не менее 60° для предотвращения зависания золы и надёжной выгрузки через затвор.

Применение в котельных

Циклон БЦ-259(4х4) применяется совместно с котлами серий КЕ, ДКВр, ДКВР, ДЕ, КВм при работе на угле, торфе и других твёрдых видах топлива. Серия БЦ-259 предназначена для котельных с повышенными требованиями к степени очистки дымовых газов. Аппарат применяется как в качестве самостоятельной ступени, так и в составе двухступенчатых систем газоочистки совместно с мокрыми золоуловителями серии ЗУ.

Аппарат устанавливается в разрыв газохода между котлом и дымососом. Выгрузка золы — периодически через затвор или непрерывно шнековым транспортёром. Конструкция не требует водоснабжения и системы шламоудаления, что существенно упрощает эксплуатацию котельной и снижает затраты на водоподготовку. Уловленная зола выгружается в сухом виде, что удобно для дальнейшей утилизации в строительстве или захоронения на золоотвале.

Монтаж и техническое обслуживание

Циклон БЦ-259(4х4) монтируется на газоходе в вертикальном положении (ось элементов вертикальна) на опорной раме или кронштейнах. Присоединение к газоходам — фланцевое по размерам входного и выходного патрубков. Перед первым пуском проверяют герметичность корпуса, газоходов и бункерного затвора, а также правильность установки завихрителей в каждом элементе. Техническое обслуживание: регулярная выгрузка золы из бункера, осмотр и замена изношенных завихрителей без демонтажа корпуса. Межремонтный ресурс — не менее 8000 ч.

Поставка и комплектация

Циклон БЦ-259(4х4) поставляется в сборе. Габаритные размеры — 2208х2400х4480 мм, масса — 3600 кг. Комплект поставки: корпус с циклонными элементами и завихрителями, пылесборный бункер с затвором, газоходные патрубки, опорная рама, паспорт и инструкция по монтажу и эксплуатации. Доставка автомобильным или железнодорожным транспортом. По отдельному заказу аппарат комплектуется шнековым транспортёром золы, пневмотранспортной установкой или системой виброразгрузки бункера. Конструкция соответствует ГОСТ 15150-69 по климатическому исполнению УХЛ1.
