Циклон БЦ-259(3х2)

«Циклон БЦ-259(3х2)» — батарейный циклон конструкции ЦКТИ им. Ползунова на 6 циклонных элементах диаметром 259 мм для малых угольных котельных производительностью 4000 м³/ч. Применяется на котлах 1,0–1,6 т/ч и водогрейных установках 0,8–1,2 Гкал/ч. Температура газов до 400 °С.

Циклон БЦ-259(3х2): назначение и область применения

Циклон БЦ-259(3х2) предназначен для сухой инерционной очистки дымовых газов от золы и неслипающейся пыли с диаметром частиц от 20 мкм. Аппарат входит в состав хвостовых поверхностей малых котельных промышленной и коммунальной энергетики при сжигании каменного и бурого угля.

Маркировка указывает на компоновку 3 ряда × 2 элемента в ряду = 6 циклонных элементов в одном корпусе. Это самый компактный типоразмер серии БЦ-259, рассчитан на производительность 4000 м³/ч (1,11 м³/с) и применяется на котлах паропроизводительностью 1,0–1,6 т/ч серий ДСЕ-1,6 и КВр-1,86, на водогрейных котельных малых посёлков, школ, агропромышленных хозяйств.

Циклон БЦ-259(3х2) рассчитан на круглогодичную эксплуатацию с переменной нагрузкой и сезонным режимом работы. Допустимая температура газов на входе до 400 °С с большим запасом по реальным условиям 250–280 °С.

Конструкция и эксплуатационные параметры соответствуют требованиям к воздуху рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Циклон БЦ-259(3х2): устройство и принцип работы

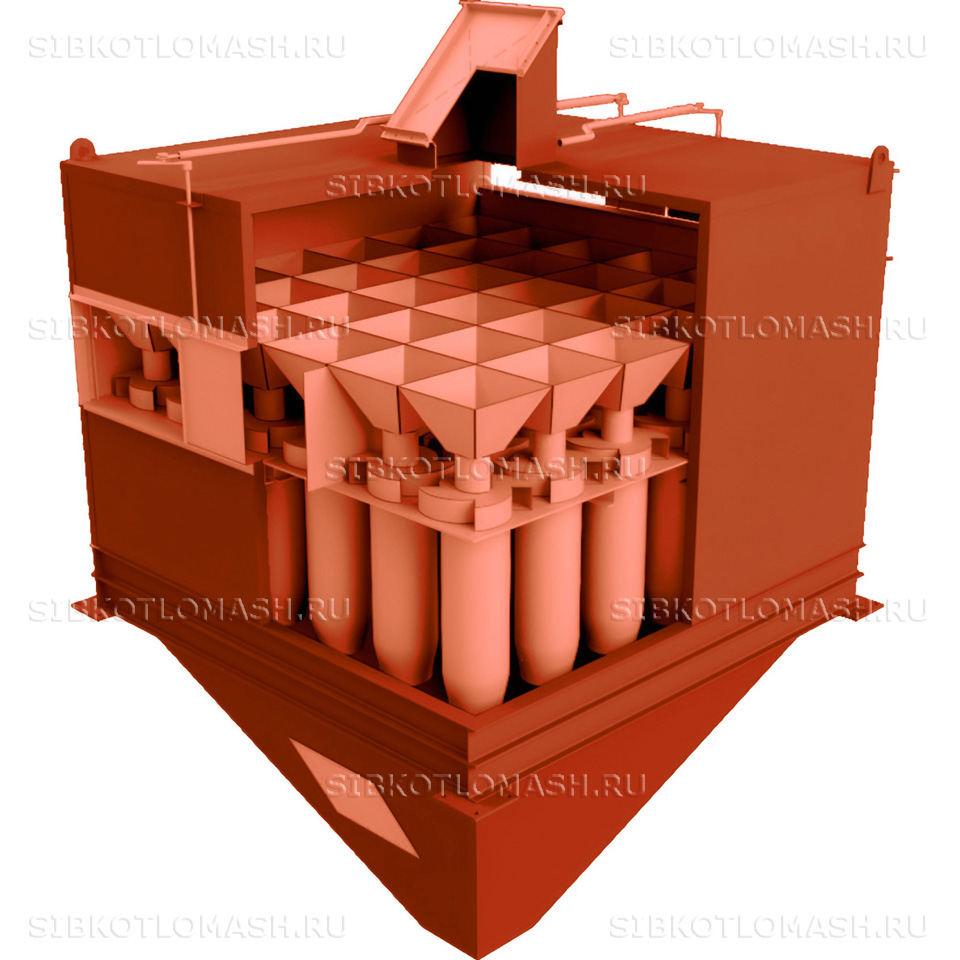

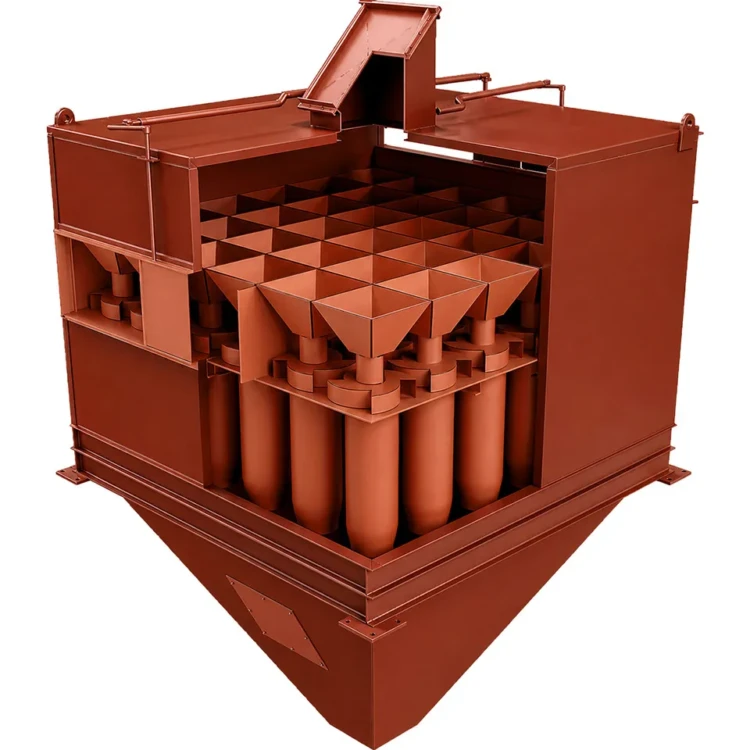

Циклон БЦ-259(3х2) имеет конструкцию, отработанную в типоряду односекционных батарейных циклонов ЦКТИ. Корпус разделён на три камеры: верхнюю — для очищенных газов, среднюю — для запылённых газов, нижнюю — бункер сбора золы. В средней камере смонтированы 6 стальных циклонных элементов диаметром 259 мм с винтовыми завихрителями типа «розетка».

Принцип сепарации основан на инерционном осаждении золы во вращающемся газовом потоке. Дымовые газы со скоростью 20–25 м/с тангенциально поступают в каждый циклонный элемент, где совершают спирально-вращательное движение. Под действием центробежной силы тяжёлые частицы золы прижимаются к стенкам элемента и стекают в общий бункер; очищенный газовый поток отводится через выхлопные трубы в верхнюю камеру и далее в дымосос.

Номинальные параметры аппарата: производительность 4000 м³/ч (1,11 м³/с), коэффициент очистки 85 % по частицам 20 мкм, расчётная температура газов до 400 °С, аэродинамическое сопротивление 40–60 кгс/м², максимальное разрежение 15 кПа. Габариты 1580×1430×3500 мм, масса 1820 кг. Корпус выполнен из углеродистой стали с антикоррозионным покрытием, циклонные элементы — стальные с винтовыми завихрителями.

Удаление золы из бункера производится периодически через шиберный затвор или непрерывно скребковым транспортёром в общую систему золоудаления. Аппарат отгружается транспортными блоками и собирается на месте монтажа на закладные элементы фундаментной плиты.

Циклон БЦ-259(3х2): преимущества

• Компактный типоразмер серии БЦ-259 для малых угольных котельных 1,0–1,6 т/ч
• 6 стальных циклонных элементов с тангенциальным завихрителем — стабильная сепарация частиц от 20 мкм
• Допустимая температура газов до 400 °С с большим запасом по реальным условиям
• Коэффициент очистки 85 % по частицам 20 мкм — гарантированный показатель ЦКТИ
• Низкое сопротивление 40–60 кгс/м² — не перегружает малые дымососы Д-3,5М и ДН-6,3
• Унифицированные циклонные элементы Ø259 мм — взаимозаменяемые по типоряду БЦ-259
• Срок изготовления от 20 рабочих дней с поставкой заводской документации
• Сертификат соответствия ТР ТС 010/2011 и комплект чертежей компоновки

Циклон БЦ-259(3х2): применение в котельной

Для полноценной работы котельной с циклоном БЦ-259(3х2) рекомендуется следующее оборудование:

• Паровой котел ДСЕ-1,6-14ТР — котёл паропроизводительностью 1,6 т/ч с топочным реверсивным устройством
• Котел КВр-1,86-95 — водогрейный котёл средней мощности на угле
• Дымосос ДН-6,3-1000 — тяговый агрегат под производительность 4000 м³/ч
• Вентилятор ВДН-6,3-1000 — дутьевой вентилятор для угольной топки малой мощности

Подбор циклона БЦ-259(3х2) под конкретную котельную выполняется по расходу газов после экономайзера и зольности применяемого угля. При работе котла на нагрузках 60–110 % от номинальной коэффициент очистки сохраняется на паспортном уровне. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс котельной без капитального ремонта аппарата. Стальные циклонные элементы взаимозаменяемые и при необходимости меняются по типоряду БЦ-259 без замены всего корпуса. Состав и стоимость уточняйте при оформлении заказа.
