Циклон батарейный ЦБ-16М

«Циклон батарейный ЦБ-16М» — модернизированная версия ЦБ-16 с повышенным до 92 % коэффициентом очистки и четырёхзаходным завихрителем для котельных с паровыми котлами 2,5 т/ч на каменном и буром угле. Производительность 6500–11 000 м³/ч, расчётная температура газов 300 °С.

Циклон батарейный ЦБ-16М: назначение и область применения

Циклон батарейный ЦБ-16М предназначен для механической очистки дымовых газов от золы и неслипающейся пыли с размером частиц более 5 мкм. Аппарат входит в состав хвостовых поверхностей котельных промышленной и коммунальной энергетики, устанавливается между экономайзером и дымососом перед выбросом газов в атмосферу.

Основная область применения — котельные с паровыми котлами 2,5 т/ч серий ДКВр-2,5-13 и КЕ-2,5-14СО при сжигании каменного и бурого угля. Модернизированный вариант ЦБ-16М заменяет базовый ЦБ-16 на объектах с повышенными требованиями по выбросам — модель обеспечивает гарантированный 92 % коэффициент очистки за счёт четырёхзаходного завихрителя, обеспечивающего равномерное распределение запылённого потока по циклонным элементам.

Применяется на промышленных котельных машиностроительных и приборостроительных заводов, городских районных котельных, школьных и больничных комплексах, агропромышленных объектах. Циклон батарейный ЦБ-16М рассчитан на круглогодичную эксплуатацию с переменной нагрузкой и сезонным режимом работы котельной. Аппарат востребован при модернизации существующих котельных, где базовая модель ЦБ-16 не обеспечивает требуемую эффективность очистки выбросов.

Конструкция и эксплуатационные параметры соответствуют требованиям к воздуху рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Циклон батарейный ЦБ-16М: устройство и принцип работы

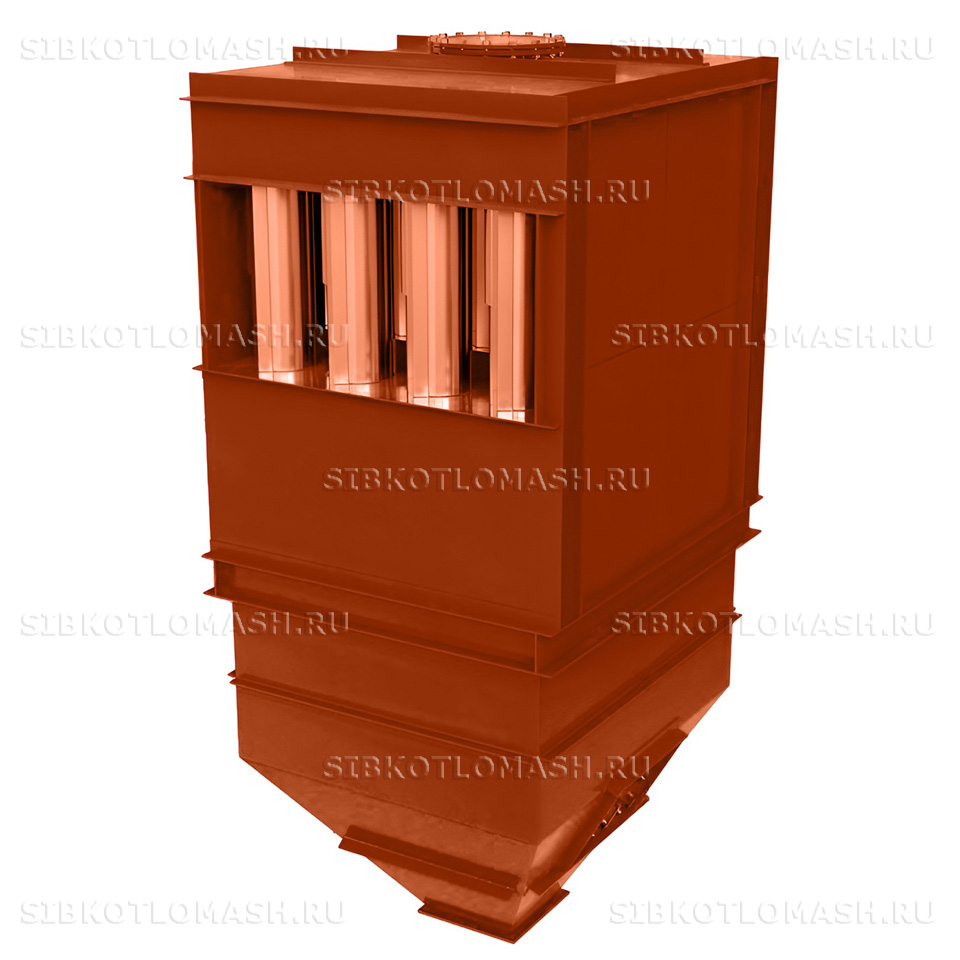

Циклон батарейный ЦБ-16М имеет конструкцию, отработанную в типоряду промышленных батарейных циклонов с четырёхзаходным тангенциальным завихрителем — главным отличием от базовой модели ЦБ-16. Корпус разделён на три камеры: верхнюю — для очищенных газов, среднюю — для запылённых газов, нижнюю — бункер сбора золы. В средней камере смонтированы 16 циклонных элементов диаметром 245 мм с улучшенными завихрителями.

Принцип сепарации основан на инерционном осаждении золы во вращающемся потоке, но с равномерным распределением запылённого газа по всем элементам за счёт четырёхзаходного входного устройства. Дымовые газы со скоростью 20–25 м/с подаются в каждый циклонный элемент, где совершают спирально-вращательное движение. Под действием центробежной силы тяжёлые частицы золы прижимаются к стенкам элемента и стекают в общий бункер; очищенный газовый поток собирается в верхней камере и отводится в дымосос.

Номинальные параметры аппарата: производительность 6500–11 000 м³/ч, коэффициент очистки 92 %, расчётная температура газов 300 °С, аэродинамическое сопротивление 100 кгс/м², допустимая запылённость до 600 г/м³, расчётное давление внутри 4 кПа. Габариты 1800×1386×3125 мм, масса 1996 кг. Корпус и циклонные элементы выполнены из углеродистой стали с антикоррозионным покрытием.

Удаление золы из бункера производится периодически через шиберный затвор или непрерывно скребковым транспортёром в общую систему золоудаления. Аппарат отгружается транспортными блоками и собирается на месте монтажа на закладные элементы фундаментной плиты.

Циклон батарейный ЦБ-16М: преимущества

• Гарантированный коэффициент очистки 92 % — на 12 п.п. выше базовой модели ЦБ-16
• Четырёхзаходный завихритель обеспечивает равномерное распределение запылённого потока
• Допустимая запылённость до 600 г/м³ — работа с высокозольными бурыми углями без снижения ресурса
• Расчётная температура 300 °С с запасом по реальным условиям 250–280 °С
• Корпус увеличен по сравнению с ЦБ-16 — масса 1996 кг против 1670 кг базовой модели
• Унифицированные циклонные элементы — взаимозаменяемые по типоряду ЦБ
• Срок изготовления от 15–20 рабочих дней с поставкой заводской документации
• Сертификат соответствия ТР ТС 010/2011

Циклон батарейный ЦБ-16М: применение в котельной

Для полноценной работы котельной с циклоном батарейным ЦБ-16М рекомендуется следующее оборудование:

• Паровой котел ДКВр-2,5-13С — двухбарабанный котёл паропроизводительностью 2,5 т/ч
• Паровой котел КЕ-2,5-14С — котёл серии КЕ с топкой ПТЛ-РПК
• Дымосос ДН-9-1500 — тяговый агрегат под производительность 8000–11 000 м³/ч
• Вентилятор ВДН-9-1500 — дутьевой вентилятор для угольной топки 2,5 т/ч

Подбор циклона батарейного ЦБ-16М под конкретную котельную выполняется по расходу газов после экономайзера и зольности применяемого угля. При работе котла на нагрузках 60–110 % от номинальной коэффициент очистки сохраняется на паспортном уровне. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс котельной без капитального ремонта аппарата. Циклонные элементы взаимозаменяемые и при необходимости меняются по типоряду без замены всего корпуса. При работе с буроугольной золой, склонной к слипанию, периодическая ударная очистка бункера облегчает выгрузку через шиберный затвор. Состав и стоимость уточняйте при оформлении заказа.
