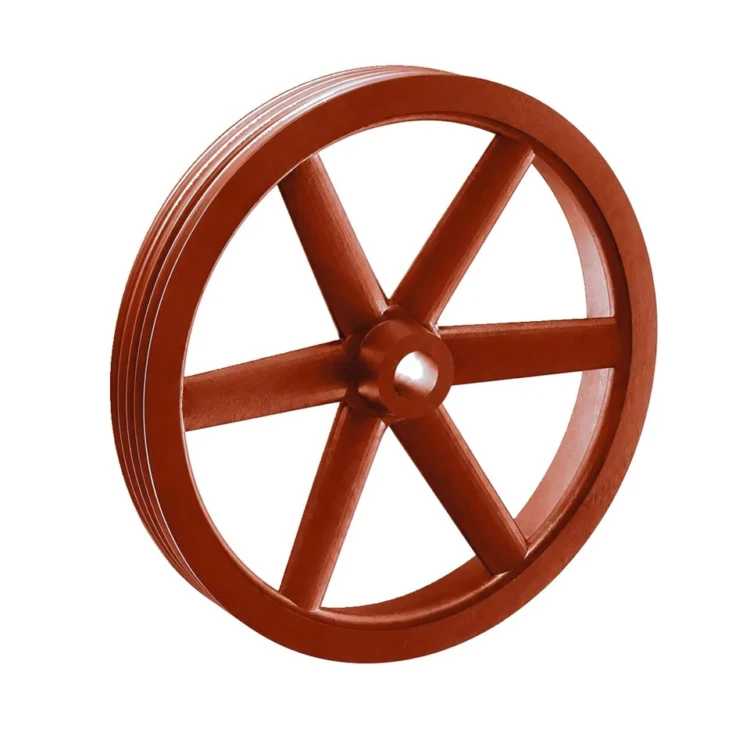

Шкив-маховик. ДО-1М-207.00.003А

Шкив-маховик ДО-1М-207.00.003А — запасная часть угольной одновалковой дробилки ДО-1М производства КЗ «Сибкотломаш» г. Бийск. Шкив представляет собой литую чугунную или стальную деталь, выполняющую двойную функцию: накопление кинетической энергии для сглаживания пиковых нагрузок при дроблении и приём ремённой передачи от электродвигателя через клиновые ремни.

Шкив-маховик: назначение и применяемость

Узел маховика ДО-1М-207.00.003А устанавливается на валу дробильного валка дробилки ДО-1М. Через клиноремённую передачу от электродвигателя мощностью 11 кВт изделие принимает крутящий момент и одновременно служит маховой массой, сглаживающей пиковые нагрузки при попадании в дробилку крупных кусков угля или включений породы. На одну дробилку устанавливается 1 шт. шкива-маховика.

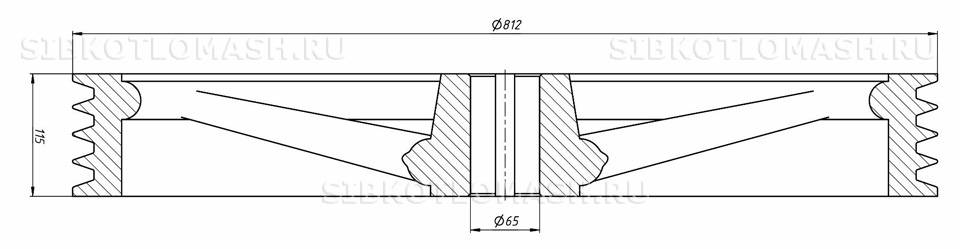

Конструкция включает массивный обод (формирующий момент инерции), ступицу с посадочным отверстием под вал и шпоночным пазом, диск, соединяющий обод и ступицу. На наружной поверхности обода нарезаны клиновые канавки под ремни (обычно 3–4 канавки профиля В по ГОСТ 1284-89). Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Замена шкива-маховика требуется при появлении трещин в литом теле, выработке клиновых канавок более 2 мм по глубине, нарушении посадки на валу или сильном дисбалансе. Расчётный ресурс работы при штатной эксплуатации — не менее 30 000 часов наработки дробилки. Маховик трансмиссии не входит в число расходных деталей, поэтому замена редкая.

Шкив-маховик: материалы и изготовление

Шкив-маховик изготавливается литьём из серого чугуна СЧ-20 или СЧ-25 по ГОСТ 1412-85. Серый чугун выбран за его хорошие демпфирующие свойства (снижение вибрации привода) и высокую плотность (плотность 7,2 г/см³ обеспечивает большой момент инерции при компактных габаритах). По требованию заказчика возможно изготовление из стального литья 35Л или 45Л для повышения ударопрочности.

Технология изготовления: литьё в песчано-глинистые формы с последующим отжигом для снятия литейных напряжений. Механическая обработка включает расточку посадочного отверстия с допуском H7, фрезеровку шпоночного паза, проточку клиновых канавок профиля В на наружной поверхности обода с допуском по углу профиля ±0,5°.

После обработки шкив-маховик проходит динамическую балансировку для исключения вибрации привода при вращении на рабочей частоте 60 об/мин. Контроль ОТК: внешний осмотр литья на отсутствие усадочных раковин и трещин, замер посадочного диаметра, проверка геометрии клиновых канавок, контроль балансировки. Финишное покрытие — антикоррозионная грунтовка с пропиткой пористого чугуна и эмаль по ГОСТ 9.032.

Шкив-маховик: совместимое оборудование

Шкив-маховик ДО-1М-207.00.003А соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи котельной установки:

• Дробилка ДО-1М — одновалковая зубчатая дробилка для измельчения каменного угля до фракции 0–25 мм, прямой родитель запчасти
• Дробилка ВДГ-10 — валковая дробилка горизонтального типа на 10 т/ч — родственная серия в той же линейке
• Дробилка ВДП-15 — валковая дробилка повышенной производительности 15 т/ч для крупных котельных установок
• Транспортёр скребковый ТС-2-30 — смежный узел топливоподачи — транспортировка измельчённого угля от дробилки к котлу
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель измельчённой угольной фракции в крупных промышленных котельных

Шкив-маховик ДО-1М-207.00.003А — типовая запасная часть одновалковой зубчатой дробилки угля для подготовки угольной фракции под слоевые топки промышленных котлов. Сопутствующие запчасти (сегменты, плиты, валки дробильные, корпусы подшипника, шкивы, винты натяжные) — в каталоге запчастей дробилки ДО-1М. При оформлении заявки укажите заводской номер дробилки и год выпуска для уточнения модификации посадочных поверхностей.

Шкив-маховик: заказ и доставка

Шкив-маховик ДО-1М-207.00.003А отливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 10 до 15 рабочих дней с учётом литья, отжига, механической обработки и балансировки. Складская позиция отгружается в день поступления оплаты. См. общий каталог запчастей.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой, посадочное отверстие защищается полимерным колпачком, клиновые канавки защищаются прокладочным материалом от ударов и царапин при перевозке. Для крупных партий — отгрузка контейнером.

При оформлении заказа Шкив-маховик указывайте номер чертежа ДО-1М-207.00.003А, тип дробилки, диаметр вала дробильного валка и количество клиновых канавок (3 или 4). По запросу предоставляются паспорт качества, сертификат на материал чугуна СЧ-20, акт балансировки, протокол замера посадочных размеров. Возможно изготовление Шкив-маховик из стального литья 35Л или 45Л для повышения ударопрочности при работе с большими перегрузками. По запросу выполняется поставка Шкив-маховик в комплекте с клиновыми ремнями профиля В, шпонкой и упорной шайбой для упрощения монтажа при ремонте дробилки. Шкив-маховик может быть изготовлен с увеличенным моментом инерции для более эффективного сглаживания пиковых нагрузок при дроблении угля с включениями породы.
