Валок дробильный. ДО-1М-297.01.02.000СБ

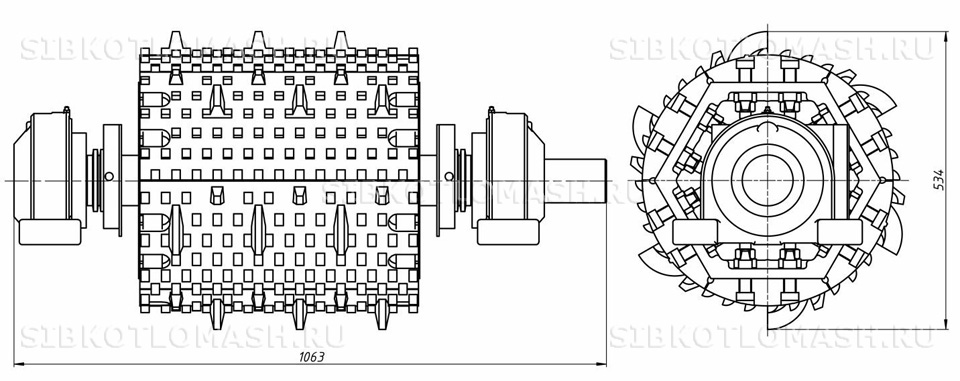

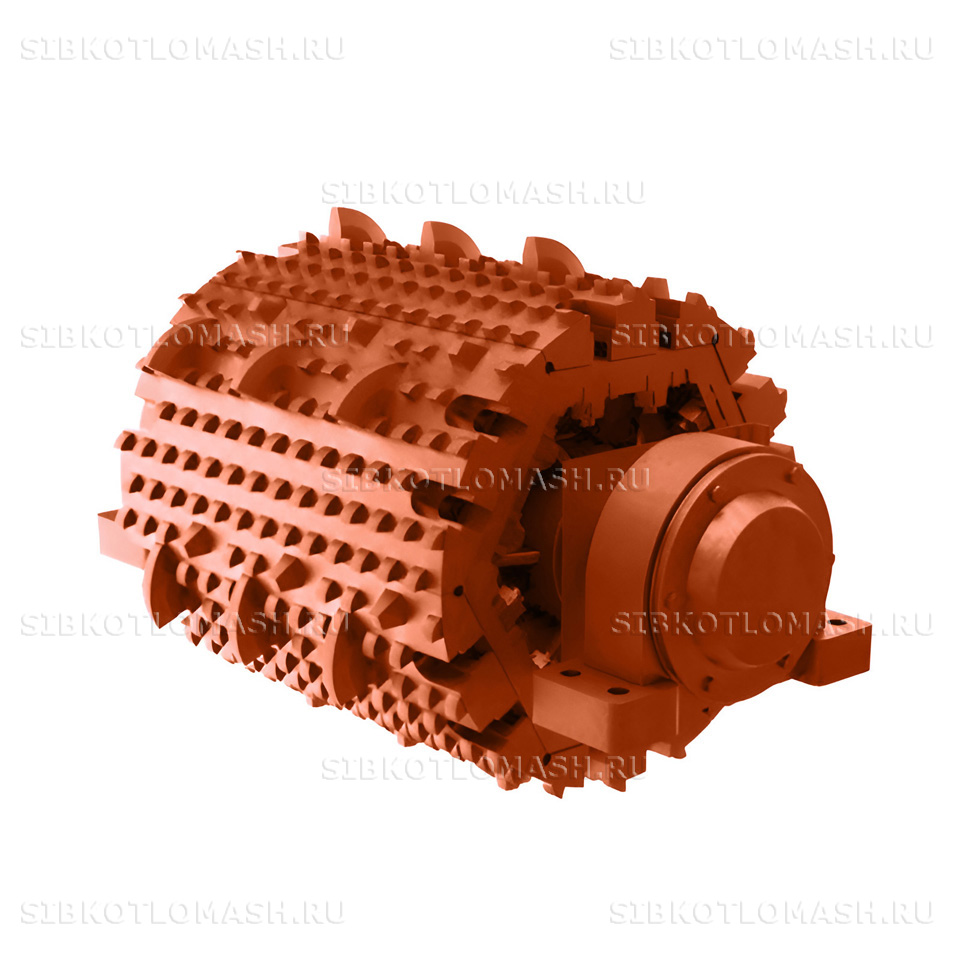

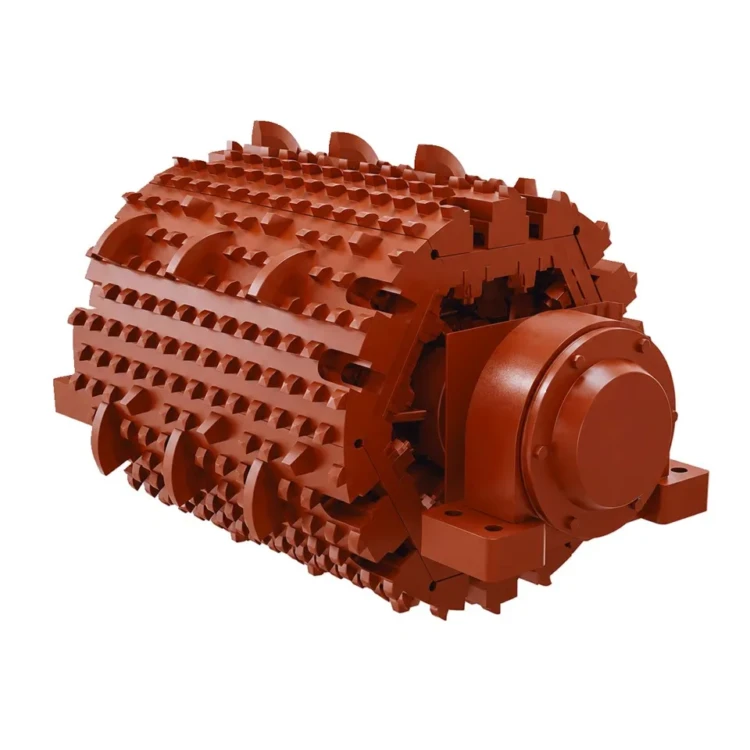

Валок дробильный ДО-1М-297.01.02.000СБ — основной рабочий узел угольной одновалковой дробилки ДО-1М производства КЗ «Сибкотломаш» г. Бийск. Валок дробильный представляет собой сборный узел из центрального вала, двух торцевых ступиц и шести зубчатых сегментов (3 А с крупными зубьями + 3 Б с мелкими), закреплённых на ступицах болтами. Обеспечивает двухступенчатое измельчение каменного и бурого угля.

Валок дробильный: назначение и применяемость

Валок дробильный ДО-1М-297.01.02.000СБ устанавливается в качестве основного рабочего узла дробилки ДО-1М (производительность до 30 т/ч). Диаметр валка Ø450 мм, длина 500 мм, частота вращения 60 об/мин. Валок измельчает уголь крупностью до 250 мм до фракции 0–40 мм за счёт двухступенчатой схемы — сегменты А с крупными зубьями осуществляют первичное дробление, сегменты Б с мелкими зубьями — финишное.

В состав валка входят: центральный вал из стали 45, две торцевые ступицы из стали 110Г13Л, 6 зубчатых сегментов из стали 110Г13Л (3 А + 3 Б), крепёжные болты и шайбы. На один комплект дробилки требуется 1 шт. валка дробильного в сборе. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Замена валка в сборе требуется при сильном износе сегментов с невозможностью их отдельной замены, появлении трещин в ступицах или валу, нарушении геометрии посадки на подшипники. Расчётный ресурс работы при штатной эксплуатации — не менее 30 000 часов работы валка при условии своевременной замены изношенных сегментов на новые комплектные.

Валок дробильный: материалы и изготовление

Валок дробильный изготавливается как сборный узел из деталей разных материалов. Центральный вал — Сталь 45 по ГОСТ 1050-2013 с термообработкой шеек посадочных подшипников до HRC 50–55. Торцевые ступицы и зубчатые сегменты — Сталь 110Г13Л по ГОСТ 977-88 с закалкой в воду от 1050 °C для обеспечения аустенитной структуры и упрочнения при работе.

Технология сборки валка: центральный вал изготавливается ковкой с последующей механической обработкой и термообработкой шеек, ступицы насаживаются на вал с прессовой посадкой, зубчатые сегменты крепятся к ступицам болтами с равномерным распределением по окружности (по 6 шт. на валок). После сборки валок проходит динамическую балансировку для исключения вибрации при вращении.

Контроль ОТК: внешний осмотр всех деталей валка на отсутствие литейных и сварочных дефектов, замер посадочных диаметров шеек вала, контроль твёрдости сегментов и шеек, проверка балансировки. Финишное покрытие нерабочих поверхностей — антикоррозионное лакокрасочное по ГОСТ 9.032. Каждый валок комплектуется паспортом качества с указанием сертификатных номеров плавки на сталь 45 и 110Г13Л.

Валок дробильный: совместимое оборудование

Валок дробильный ДО-1М-297.01.02.000СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи котельной установки:

• Дробилка ДО-1М — одновалковая зубчатая дробилка для измельчения каменного угля до фракции 0–25 мм, прямой родитель запчасти
• Дробилка ВДГ-10 — валковая дробилка горизонтального типа на 10 т/ч — родственная серия в той же линейке
• Дробилка ВДП-15 — валковая дробилка повышенной производительности 15 т/ч для крупных котельных установок
• Транспортёр скребковый ТС-2-30 — смежный узел топливоподачи — транспортировка измельчённого угля от дробилки к котлу
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель измельчённой угольной фракции в крупных промышленных котельных

Валок дробильный ДО-1М-297.01.02.000СБ — типовая запасная часть одновалковой зубчатой дробилки угля для подготовки угольной фракции под слоевые топки промышленных котлов. Сопутствующие запчасти (сегменты, плиты, валки дробильные, корпусы подшипника, шкивы, винты натяжные) — в каталоге запчастей дробилки ДО-1М. При оформлении заявки укажите заводской номер дробилки и год выпуска для уточнения модификации посадочных поверхностей.

Валок дробильный: заказ и доставка

Валок дробильный ДО-1М-297.01.02.000СБ изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 20 до 30 рабочих дней с учётом изготовления всех деталей валка, термообработки, сборки и балансировки. Складская позиция отгружается в день поступления оплаты. См. общий каталог запчастей.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой, шейки вала защищаются полимерным колпачком от ударов и пыли, зубчатые сегменты защищаются прокладочным материалом. Из-за большой массы валка (около 350 кг) отгрузка возможна транспортом грузоподъёмностью от 1 тонны.

При оформлении заказа Валок дробильный указывайте номер чертежа ДО-1М-297.01.02.000СБ, тип дробилки и количество. По запросу предоставляются паспорт качества, сертификаты на материалы (Сталь 45 и Сталь 110Г13Л), акт балансировки, протоколы контроля твёрдости. Возможно изготовление Валок дробильный с увеличенным ресурсом за счёт наплавки износостойким сплавом по зубьям сегментов.
