Щека прямолинейного участка. 29Е4-03.01.000СБ

Щека прямолинейного участка 29Е4-03.01.000СБ — запасная часть подъёмника скрепково-ковшового модернизированного производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой длинную боковину сварной конструкции прямолинейного участка направляющего пути ковша. На один комплект подъёмника требуется 16 шт. данной щеки — путь длиной до 24 м собирается из 8 сегментов попарно.

Щека прямолинейного участка: назначение и применяемость

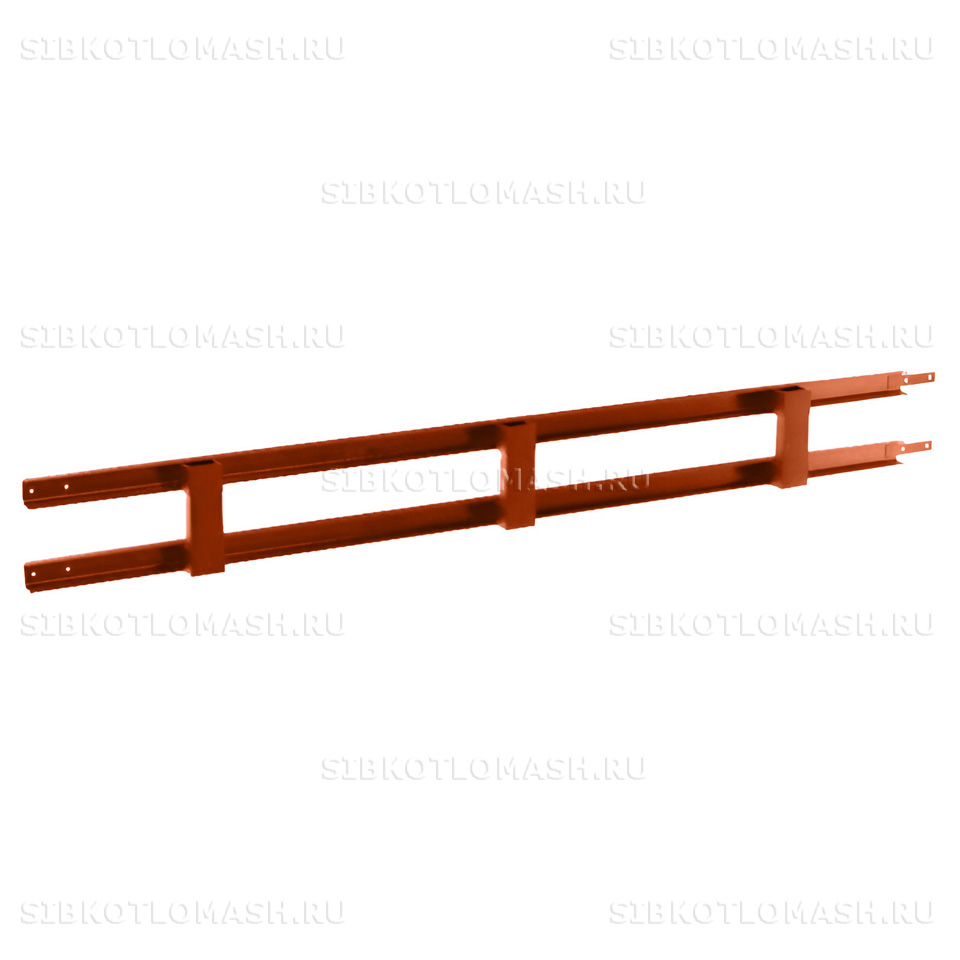

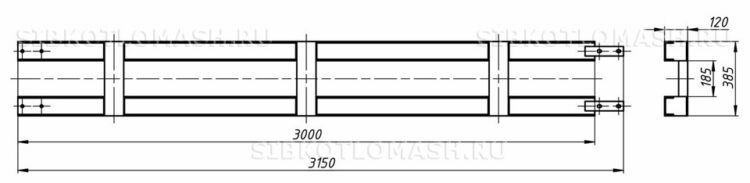

Щека прямолинейного участка 29Е4-03.01.000СБ устанавливается в составе прямолинейного участка пути подъёмника ПСКМ-0,5-75° и ПСКМ-0,35-75°. Деталь представляет собой длинный плоский элемент сечением 385×120 мм и длиной 3000 мм, формирующий боковую стенку шлакосборного канала и одновременно служащий опорой для направляющих ролика ковша.

На один комплект ПСКМ устанавливается 16 шт. данной щеки — это связано с тем, что длина прямолинейной части пути подъёмника достигает 24 м, а сегмент собирается попарно (по 2 щеки на каждый трёхметровый сегмент). Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Прямолинейный участок работает в зоне постоянного контакта со шлаком и водой шлакосборного канала. На щёку приходятся усилия от ролика ковша при его движении вверх и вниз по направляющим, а также боковое давление от водо-шлаковой массы. Стыки между смежными сегментами уплотняются специальной мастикой, чтобы исключить утечку воды из канала.

Щека прямолинейного участка: материалы и изготовление

Щека прямолинейного участка изготавливается из низколегированной стали 09Г2С по ГОСТ 19281-2014 как сварная конструкция из листового проката толщиной 8–12 мм. Применение 09Г2С обусловлено сочетанием высокой прочности, хорошей свариваемости и хладостойкости при отрицательных температурах — параметры, важные для эксплуатации в неотапливаемых зольных помещениях.

Технология изготовления: вырезка заготовок плазменной или газокислородной резкой, сварка коробчатой конструкции по ГОСТ 5264, механическая обработка кромок и привязочных размеров для стыковки со смежными щёками. Сварные швы контролируются визуально и измерительно на катет и сплошность, в зонах нагруженных стыков — ультразвуком.

После сварки сборка проходит правку под контрольным шаблоном, обмер на поверочной плите, грунтование и нанесение антикоррозионного лакокрасочного покрытия по ГОСТ 9.032. Каждая щека маркируется клеймом партии и комплектуется по 16 шт. в ремонтный комплект с прокладочными уплотнениями. Расчётный ресурс работы — не менее 25 000 часов наработки подъёмника при штатной эксплуатации.

Щека прямолинейного участка: совместимое оборудование

Щека прямолинейного участка 29Е4-03.01.000СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи на котельных установках:

• Транспортёр скребковый ТС-2-30 — основной транспортёр угольной нитки топливоподачи производительностью до 30 т/ч
• Транспортёр скребковый ТС-2-28 — транспортёр предыдущей серии для совместимых схем топливоподачи
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием угля — типовой потребитель угольной фракции от подъёмника
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ для крупных котельных установок
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой, обеспечивается углём через скиповый подъёмник

Щека прямолинейного участка — типовой узел скипового подъёмника ПСКМ или конвейера ленточного типа, используемого в котельных малой и средней мощности с ручной системой топливоподачи. Сопутствующие запчасти подъёмников (барабаны лебёдки, ковши, корпусы катков, щёки участков, крышки) — в каталоге запчастей подъёмников. Совместимость определяется по чертежу серии и габаритам сопрягаемых посадочных поверхностей.

Щека прямолинейного участка: заказ и доставка

Щека прямолинейного участка 29Е4-03.01.000СБ изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 5 до 10 рабочих дней. Складская позиция отгружается в день поступления оплаты. Минимальная партия — 2 шт. (на один сегмент пути), оптимально — комплект из 16 шт. Полный перечень доступных запасных частей — каталог запчастей подъёмников.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — пакетирование на жёстких подставках длиной 3,2 м с обвязкой металлической лентой, между щёками прокладывается картон или брус для исключения повреждений при перевозке. Для крупных партий — отгрузка 20-футовым контейнером.

При оформлении заказа указывайте номер чертежа 29Е4-03.01.000СБ, количество (кратно 2 шт.), модель подъёмника и ширину канала (700 или 900 мм). По запросу предоставляются паспорт качества, сертификат на материал 09Г2С и фотоотчёт перед отгрузкой. Возможно изготовление по чертежу заказчика или нестандартной длины сегмента.
