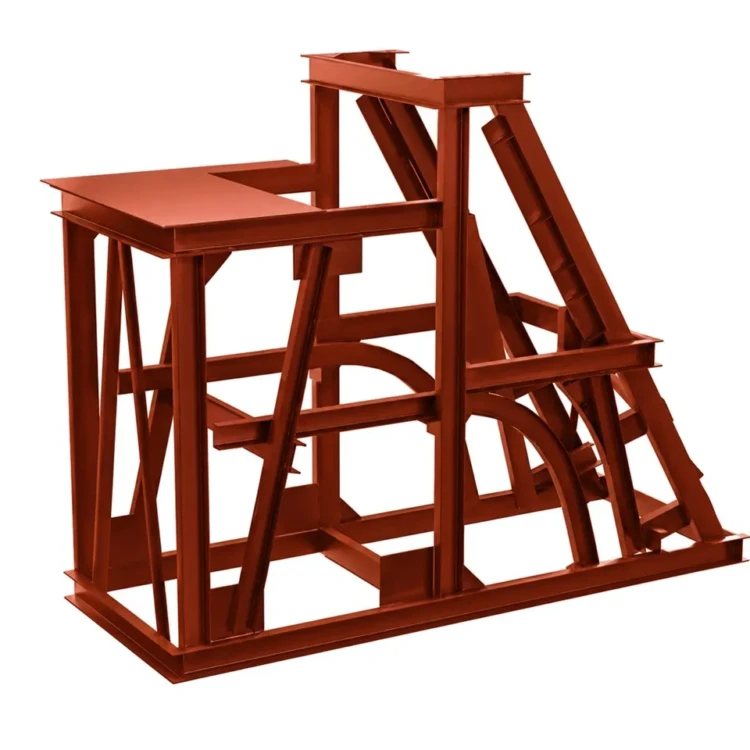

Участок головной. 29Е5-01.00.000СБ

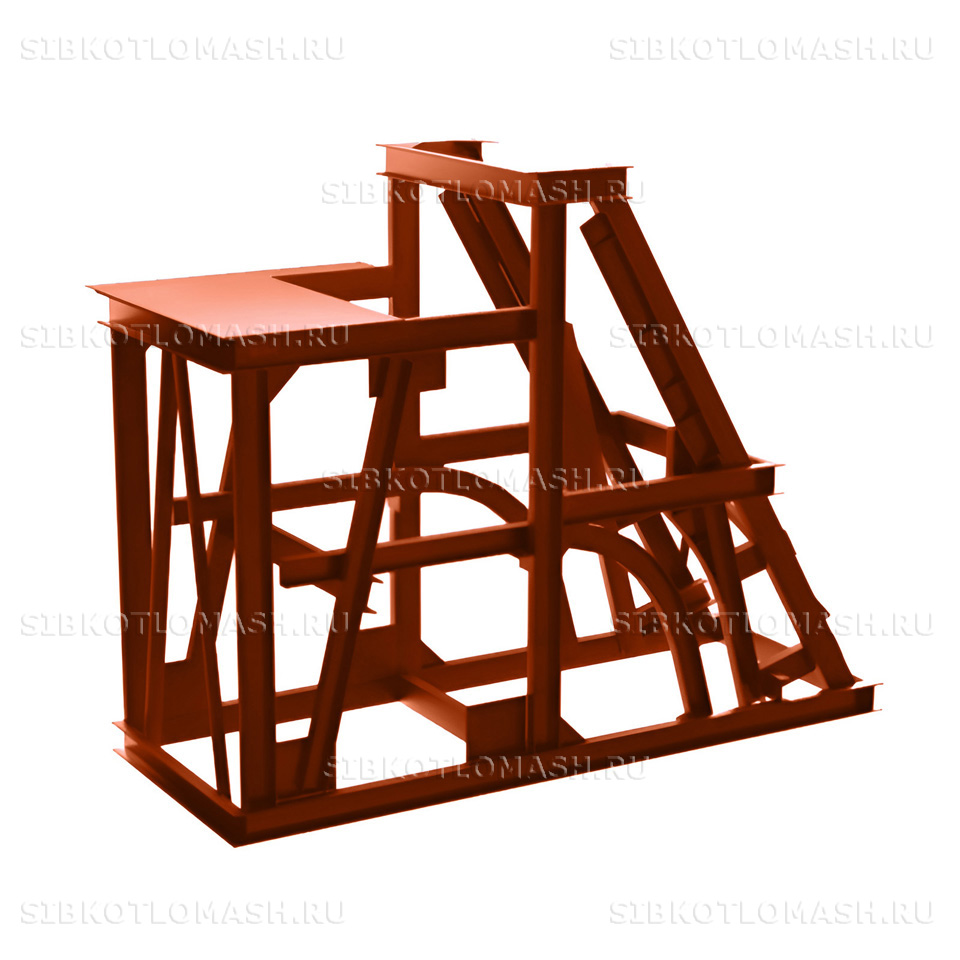

Участок головной 29Е5-01.00.000СБ — запасная часть подъёмника скрепково-ковшового модернизированного производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой концевую секцию направляющего пути с площадкой под установку лебёдки, стопором и упорами стабилизации ковша. Применяется в системах золошлакоудаления стационарных и модульных котельных, работающих на твёрдом топливе.

Участок головной: назначение и применяемость

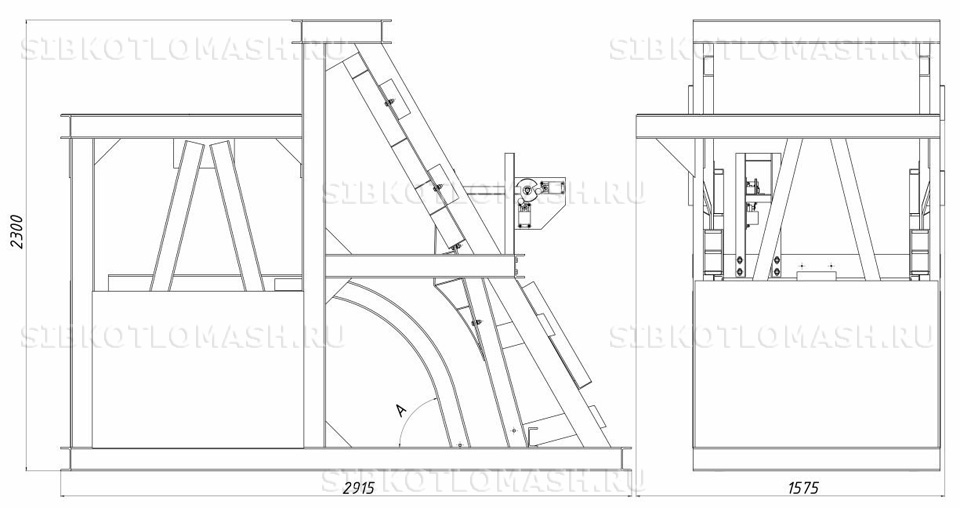

Участок головной 29Е5-01.00.000СБ устанавливается в верхней точке наклонного направляющего пути подъёмника ПСКМ-0,5-75° и ПСКМ-0,35-75°. Через него ковш разгружает поднятые золу и шлак в приёмный бункер. На раме участка предусмотрена монтажная площадка для лебёдки, через которую канат идёт в шлакосборный канал к ковшу. Конструкция включает опорную раму, направляющие, контршину, упоры, шины стабилизации ковша и площадку лебёдки.

Деталь работает при переменных динамических нагрузках от ковша и каната, в условиях запылённости и при контакте с увлажнёнными остатками сжигания. Климатическое исполнение по ГОСТ 15150-69 — категория У2. Стопор и упоры предотвращают «перехлёст» ковша в крайней точке хода, что исключает повреждение каната и направляющих при срабатывании реверса лебёдки.

Угол наклона направляющего пути 75°, общая длина скреперования по ТТХ подъёмника — до 57 м, тяговое усилие лебёдки до 2000 кгс, производительность по золошлакоудалению до 7 м³/час. Участок головной поставляется в собранном виде с площадкой под лебёдку и привязочными размерами под смежные элементы пути — поворотный и прямолинейные участки. Возможна поставка в составе ремкомплекта со щеками и хвостовым участком, см. общий каталог запчастей.

Участок головной: материалы и изготовление

Участок головной изготавливается из углеродистой конструкционной стали Ст3 (рама, листовые элементы, площадка лебёдки) и низколегированной стали 09Г2С (направляющие, контршины и нагруженные детали). Толщина листовых элементов рамы 8–12 мм, направляющие из проката с механической обработкой посадочных поверхностей. Сварные соединения выполняются ручной дуговой сваркой по ГОСТ 5264 с контролем катета и сплошности шва.

После сварки сборка проходит контрольную сборку с проверкой геометрии, правку и грунтование. Покрытие — антикоррозионное лакокрасочное по ГОСТ 9.032, цвет согласовывается с заказчиком. Перед отгрузкой проверяются геометрические размеры рамы, контршины и площадки лебёдки, прямолинейность направляющих, привязочные размеры под смежные участки пути. Контроль выполняется поверенным мерительным инструментом по утверждённой технологической карте.

Расчётный срок службы металлоконструкции — не менее 25 000 часов работы подъёмника при соблюдении регламента технического обслуживания и своевременной замене изношенных контршин и шин стабилизации ковша. По требованию заказчика возможно изготовление с усиленной защитой от абразивного износа — наплавкой по поверхностям направляющих контакта с роликами ковша.

Участок головной: совместимое оборудование

Участок головной 29Е5-01.00.000СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи на котельных установках:

• Транспортёр скребковый ТС-2-30 — основной транспортёр угольной нитки топливоподачи производительностью до 30 т/ч
• Транспортёр скребковый ТС-2-28 — транспортёр предыдущей серии для совместимых схем топливоподачи
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием угля — типовой потребитель угольной фракции от подъёмника
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ для крупных котельных установок
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой, обеспечивается углём через скиповый подъёмник

Участок головной — типовой узел скипового подъёмника ПСКМ или конвейера ленточного типа, используемого в котельных малой и средней мощности с ручной системой топливоподачи. Сопутствующие запчасти подъёмников (барабаны лебёдки, ковши, корпусы катков, щёки участков, крышки) — в каталоге запчастей подъёмников. Совместимость определяется по чертежу серии и габаритам сопрягаемых посадочных поверхностей.

Участок головной: заказ и доставка

Участок головной 29Е5-01.00.000СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии — от 5 до 10 рабочих дней. Минимальная партия не лимитирована — отгружаем как поштучно, так и в составе ремкомплекта на подъёмник целиком. Полный перечень доступных позиций см. в разделе каталог запчастей подъёмников.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой, длинномерные направляющие отгружаются раскреплёнными на жёсткой подставке. Для крупных партий возможна отгрузка 20-футовым контейнером. По запросу предоставляются паспорт, сертификаты на материал и фото отгружаемой партии.

При оформлении заказа укажите номер чертежа 29Е5-01.00.000СБ, угол наклона подъёмника (75° или 65°) и ширину канала вашей модели (700 или 900 мм). Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня. Возможно изготовление по присланному заказчиком оригинальному чертежу или паспорту подъёмника с пересчётом стоимости.
