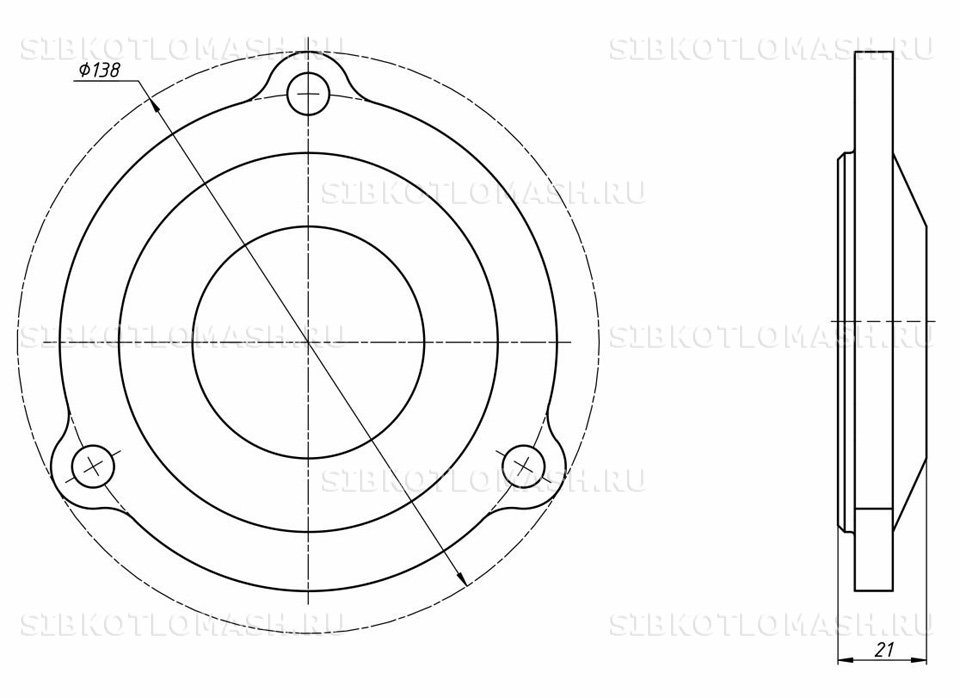

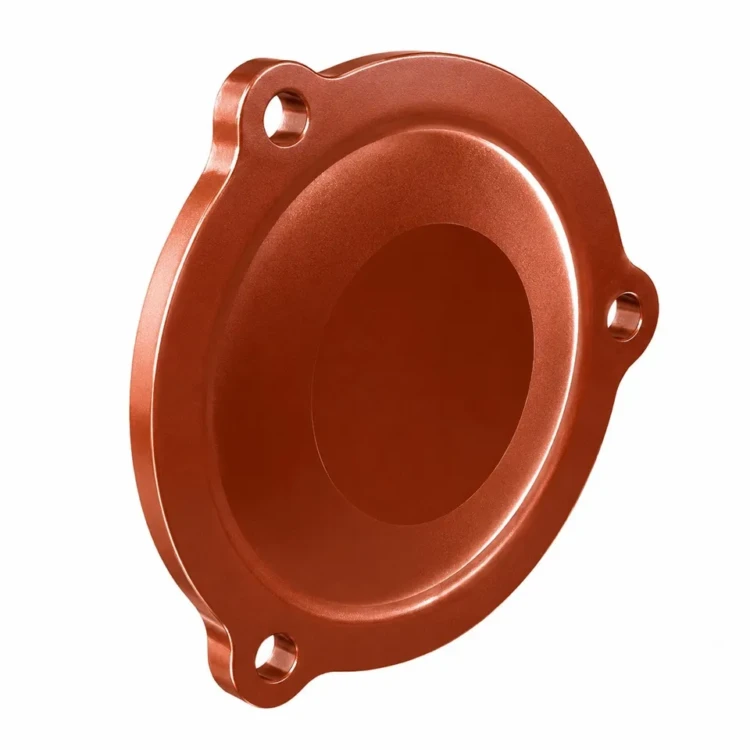

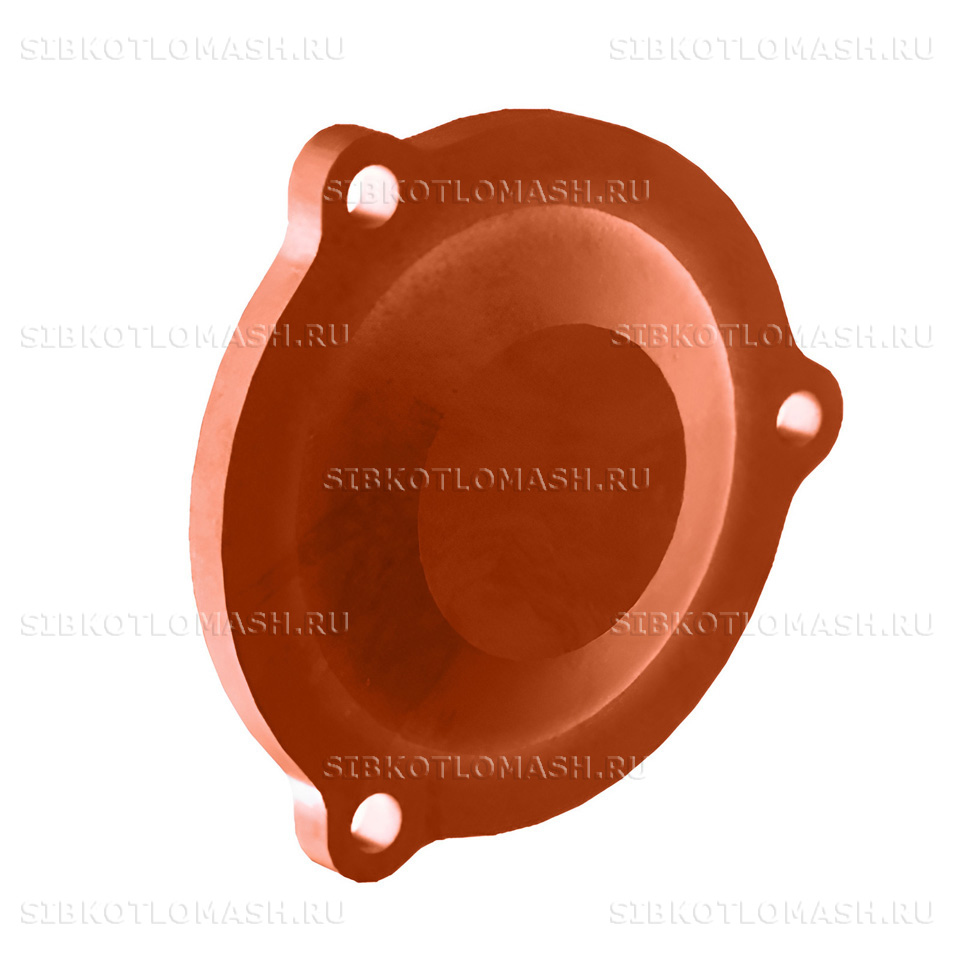

Крышка. 29Е4-06.05.002А

Крышка 29Е4-06.05.002А — запасная часть ковша подъёмника скрепково-ковшового модернизированного производства КЗ «Сибкотломаш» г. Бийск. Деталь служит крышкой корпуса катка (опорного ролика) ковша ПСКМ, обеспечивая защиту подшипника качения от попадания шлака, золы и воды при работе подъёмника в шлакосборном канале.

Крышка: назначение и применяемость

Крышка 29Е4-06.05.002А устанавливается на корпус катка ковша подъёмника ПСКМ-0,35-75°, ПСКМ-0,35-65°, ПСКМ-0,5-75° и ПСКМ-0,5-65°. Катки ковша — это опорные ролики, по которым ковш катится вдоль направляющих шлакосборного канала. На каждом катке монтируется подшипник качения, закрытый крышкой 29Е4-06.05.002А для защиты от агрессивной рабочей среды.

Крышка фиксируется на корпусе катка ковша болтами или винтами по периметру и удерживает консистентную смазку внутри подшипника. Климатическое исполнение по ГОСТ 15150-69 — категория У2. На один ковш подъёмника устанавливается 4 шт. данной крышки — по числу катков.

Деталь работает в условиях постоянного контакта со шлаком, водой шлакосборного канала и абразивными частицами. Износ крышки идёт по уплотнительному пояску — при появлении выкрашивания материала или нарушении плотности замена обязательна, иначе через нарушение герметичности влага попадёт в подшипник и приведёт к его выходу из строя.

Крышка: материалы и изготовление

Крышка 29Е4-06.05.002А изготавливается литьём из серого чугуна СЧ-10 по ГОСТ 1412-85. Серый чугун выбран за его коррозионную стойкость во влажной агрессивной среде, лёгкость литья по форме с тонкими стенками и хорошие демпфирующие свойства, снижающие шум работы подшипника. Технология литья — в песчано-глинистые формы с последующим отжигом для снятия литейных напряжений.

После литья отливка проходит механическую обработку посадочных поверхностей и уплотнительного пояска на токарном станке с допуском по диаметру ±0,1 мм. Сверлятся крепёжные отверстия под болты или винты. Контроль ОТК — внешний осмотр на наличие литейных дефектов (раковин, трещин), измерение размеров посадочного диаметра, проверка плоскостности уплотнительной поверхности.

Финишная обработка: грунтование грунт-эмалью с дополнительной пропиткой для пористого чугуна и нанесение защитного лакокрасочного покрытия по ГОСТ 9.032. Каждая крышка маркируется клеймом партии. Расчётный ресурс работы — не менее 12 000–15 000 часов наработки подъёмника, что соответствует 2–3 годам непрерывной эксплуатации. По достижении ресурса крышка подлежит замене вместе с подшипником.

Крышка: совместимое оборудование

Крышка 29Е4-06.05.002А соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи на котельных установках:

• Транспортёр скребковый ТС-2-30 — основной транспортёр угольной нитки топливоподачи производительностью до 30 т/ч
• Транспортёр скребковый ТС-2-28 — транспортёр предыдущей серии для совместимых схем топливоподачи
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием угля — типовой потребитель угольной фракции от подъёмника
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ для крупных котельных установок
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой, обеспечивается углём через скиповый подъёмник

Крышка — типовой узел скипового подъёмника ПСКМ или конвейера ленточного типа, используемого в котельных малой и средней мощности с ручной системой топливоподачи. Сопутствующие запчасти подъёмников (барабаны лебёдки, ковши, корпусы катков, щёки участков, крышки) — в каталоге запчастей подъёмников. Совместимость определяется по чертежу серии и габаритам сопрягаемых посадочных поверхностей.

Крышка: заказ и доставка

Крышка 29Е4-06.05.002А отливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 5 до 10 рабочих дней. Складская позиция отгружается в день поступления оплаты. Минимальная партия — 1 шт., рекомендуемая для полной замены на ковше — 4 шт. Полный перечень доступных запасных частей — каталог запчастей подъёмников.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС, а также возможна почтовая отправка для небольших партий. Упаковка — картонная коробка с прокладочным материалом для исключения сколов чугунного литья при перевозке. Для крупных партий — деревянный ящик с обвязкой.

При оформлении заказа указывайте номер чертежа 29Е4-06.05.002А и количество. По запросу предоставляются паспорт качества с указанием химического состава партии и сертификат на материал СЧ-10. Возможно изготовление по чертежу заказчика, в том числе из других марок чугуна (СЧ-15, СЧ-20, ВЧ50) или стального литья 25Л для повышения ударопрочности при работе с особо абразивным шлаком. Также по запросу выполняется поставка крышек комплектом с подшипниками качения и манжетными уплотнениями — это упрощает процедуру замены при текущем ремонте ковша подъёмника.
