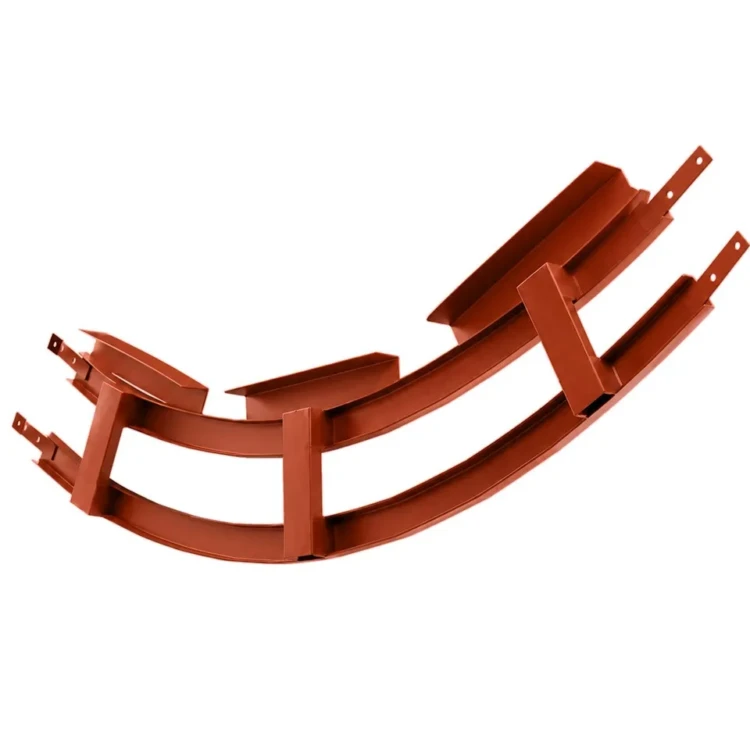

Щека поворотного участка. 29Е5-02.01.000-01

Щека поворотного участка 29Е5-02.01.000-01 — запасная часть подъёмника скрепково-ковшового модернизированного производства КЗ «Сибкотломаш» г. Бийск. Модификация «-01» предназначена для подъёмников с углом подъёма 65° и отличается от базового варианта 75° более пологим криволинейным контуром, рассчитанным под пологий разворот ковша.

Щека поворотного участка: назначение и применяемость

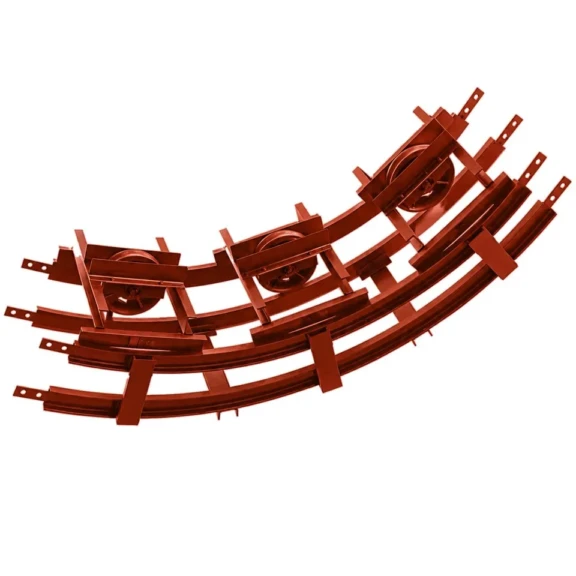

Щека поворотного участка 29Е5-02.01.000-01 устанавливается в составе поворотного участка 29Е5-02.00.000СБ-01СБ подъёмника ПСКМ-0,5-65° и ПСКМ-0,35-65°. Деталь представляет собой плоский фигурный лист с криволинейным внутренним контуром, по которому катится ролик ковша при переходе с горизонтальной зоны шлакосборного канала на наклонную часть пути под углом 65°.

На один комплект ПСКМ устанавливается 2 шт. данной щеки попарно по обе стороны направляющих. По сравнению с модификацией 75° щека 65° имеет увеличенную длину (~2400 мм против 2290 мм у 75°) и больший радиус разворота контура, что обусловлено геометрией более пологого угла. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Щёки воспринимают боковые усилия от ковша при его развороте и опрокидывании, а также удерживают направляющие в строго заданной геометрии. Износ щек идёт с внутренней стороны в зонах контакта с роликом ковша — при типовой эксплуатации замена требуется через 18 000–22 000 часов работы подъёмника.

Щека поворотного участка: материалы и изготовление

Щека поворотного участка изготавливается из низколегированной стали 09Г2С по ГОСТ 19281-2014 толщиной 10–12 мм. Применение 09Г2С обусловлено её повышенной ударной вязкостью при отрицательных температурах и устойчивостью к усталостным нагрузкам — критично для деталей, работающих в режиме циклической нагрузки от ролика ковша.

Заготовка вырезается из листового проката плазменной или газокислородной резкой по точному шаблону, после чего проходит механическую обработку посадочных кромок и шлифовку рабочей поверхности контакта с роликом. Контрольные размеры — длина по гипотенузе, длина по горизонтали, угол перехода 65°. Допуск на криволинейный профиль ±1,5 мм по контуру.

После обработки щеки маркируются клеймом партии и номером плавки, комплектуются по 2 шт. в один монтажный комплект. Финишное покрытие — антикоррозионная грунтовка по ГОСТ 9.032, цвет — серый или красный по согласованию с заказчиком. Расчётный ресурс работы — 18 000–22 000 часов в зоне износа от ролика ковша. По дополнительному запросу выполняется наплавка износостойким сплавом на контактные поверхности контура — это повышает ресурс щеки в 1,8–2,3 раза в условиях работы с абразивным шлаком.

Щека поворотного участка: совместимое оборудование

Щека поворотного участка 29Е5-02.01.000-01 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи на котельных установках:

• Транспортёр скребковый ТС-2-30 — основной транспортёр угольной нитки топливоподачи производительностью до 30 т/ч
• Транспортёр скребковый ТС-2-28 — транспортёр предыдущей серии для совместимых схем топливоподачи
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием угля — типовой потребитель угольной фракции от подъёмника
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ для крупных котельных установок
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой, обеспечивается углём через скиповый подъёмник

Щека поворотного участка — типовой узел скипового подъёмника ПСКМ или конвейера ленточного типа, используемого в котельных малой и средней мощности с ручной системой топливоподачи. Сопутствующие запчасти подъёмников (барабаны лебёдки, ковши, корпусы катков, щёки участков, крышки) — в каталоге запчастей подъёмников. Совместимость определяется по чертежу серии и габаритам сопрягаемых посадочных поверхностей.

Щека поворотного участка: заказ и доставка

Щека поворотного участка 29Е5-02.01.000-01 изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 5 до 10 рабочих дней. Складская позиция отгружается в день поступления оплаты. Минимальная партия — 2 шт. (комплект на один поворотный участок), при необходимости можно заказать и поштучно. Полный перечень доступных запасных частей — каталог запчастей подъёмников.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой, между щёками прокладывается картон или пенопласт для исключения царапин рабочей поверхности контура. Для крупных партий — отгрузка 20-футовым контейнером.

При оформлении заказа Щека поворотного участка указывайте номер чертежа 29Е5-02.01.000-01, количество (обычно 2 шт. или кратно 2), модель подъёмника и ширину канала (700 или 900 мм). По запросу предоставляются паспорт качества, сертификат на материал 09Г2С и фотоотчёт перед отгрузкой. Возможно изготовление по чертежу заказчика для нестандартной геометрии угла поворота.
