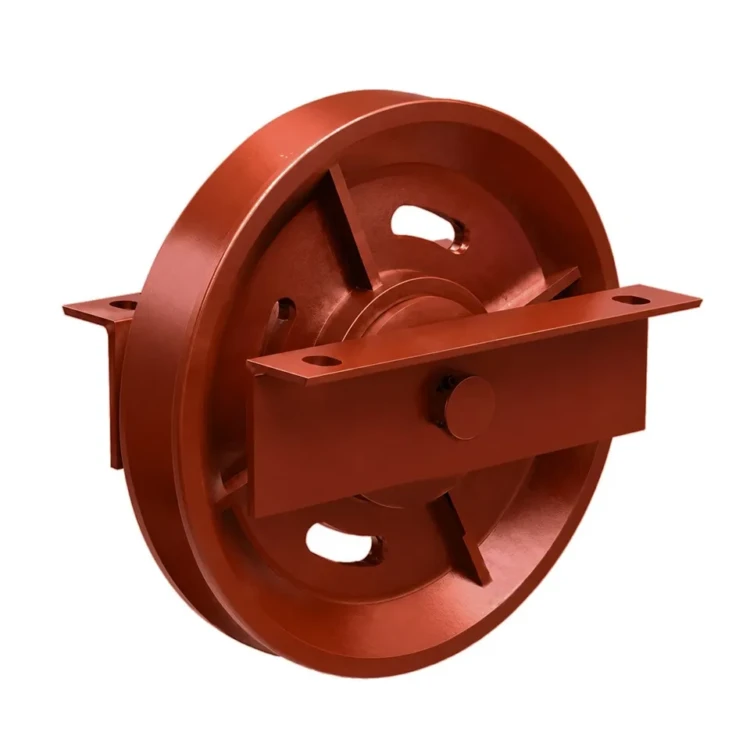

Блок Д 300 с рамой. 29Е4-09.00.000СБ

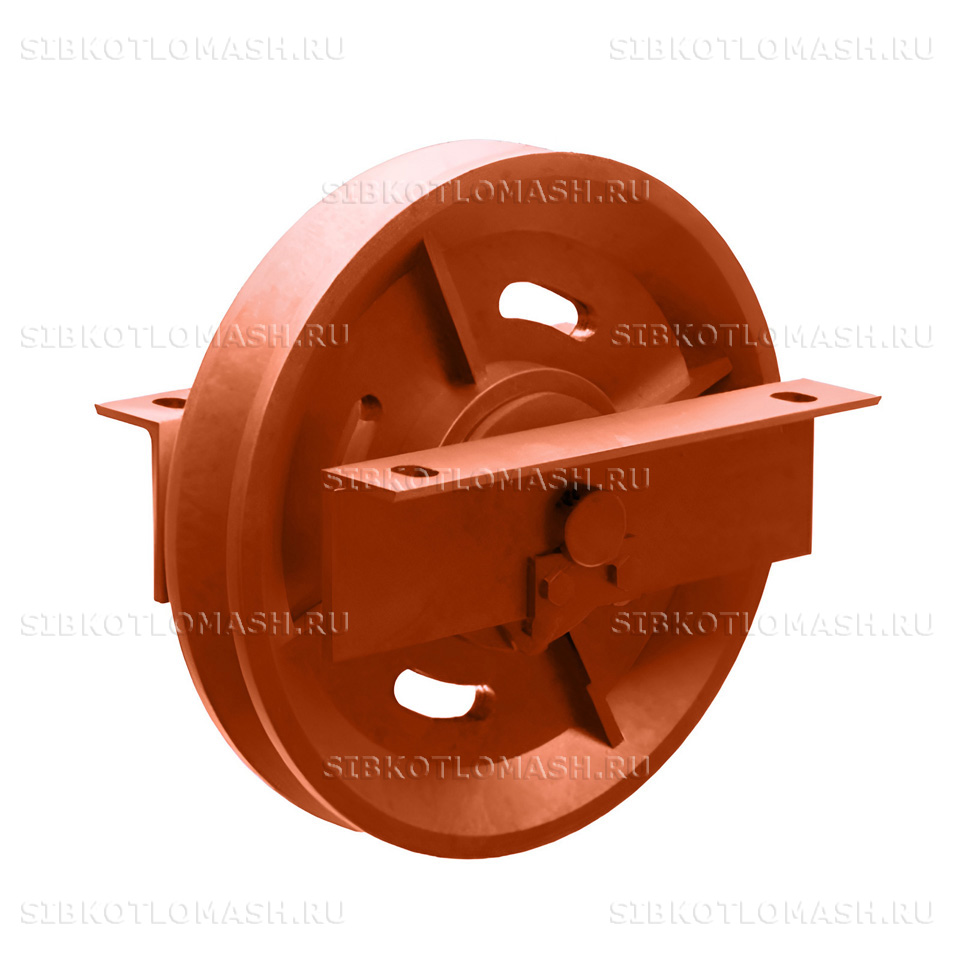

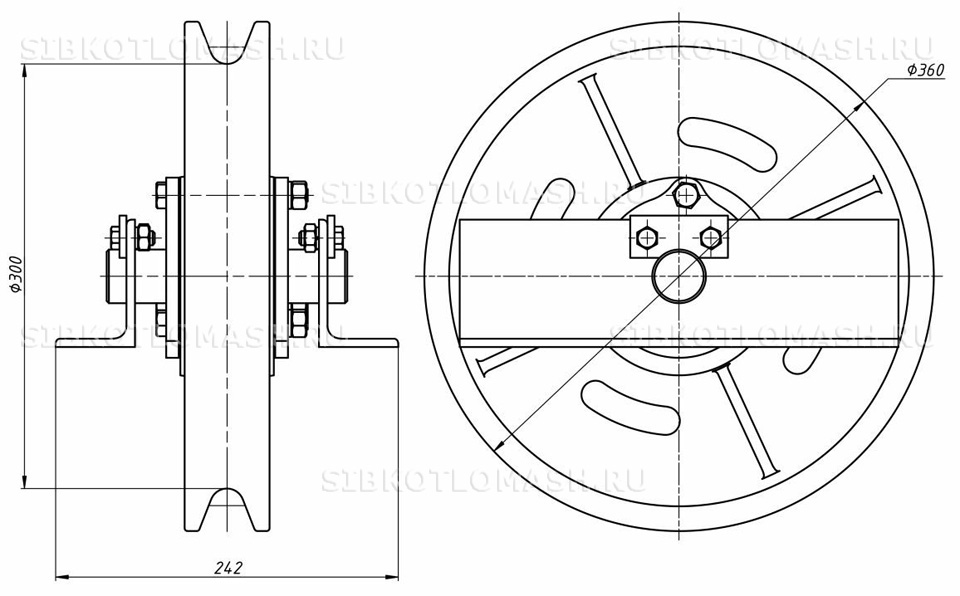

Блок Д 300 с рамой 29Е4-09.00.000СБ — запасная часть подъёмника скрепково-ковшового модернизированного производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой направляющий канатный блок диаметром 300 мм в сборе с опорной рамой. Применяется в составе хвостового участка подъёмника для перегиба каната под прямым углом и перенаправления его в шлакосборный канал.

Блок Д 300 с рамой: назначение и применяемость

Блок Д 300 с рамой 29Е4-09.00.000СБ устанавливается в хвостовом участке 29Е5-03.00.000СБ подъёмника ПСКМ-0,5-75° и ПСКМ-0,35-75°. Через данный блок канат лебёдки переходит от наклонного направляющего пути к шлакосборному каналу в горизонтальной плоскости. Больший диаметр блока (Ø300 мм против Ø160 у поддерживающих) необходим для уменьшения изгибной нагрузки на канат в точке перегиба — это критично для ресурса каната.

Сам блок Ø300 имеет артикул 29Е4-09.01.001 и поставляется в составе сборки с рамой. Климатическое исполнение по ГОСТ 15150-69 — категория У2. На один подъёмник требуется 1 шт. данной сборки, устанавливается в составе натяжного устройства хвостового участка.

Замена блока требуется при выработке канавки более 1,5 мм по глубине, появлении трещин в зоне реборд или сильном дисбалансе при вращении. При штатной эксплуатации с регулярной смазкой подшипника срок службы блока — не менее 30 000 часов наработки подъёмника. Контроль состояния блока проводится одновременно с осмотром натяжного устройства каждые 500 часов наработки.

Блок Д 300 с рамой: материалы и изготовление

Блок Д 300 с рамой изготавливается комбинированной конструкцией. Сам блок (ролик) — литой из серого чугуна СЧ-20 по ГОСТ 1412-85 или сварной из листового проката стали 09Г2С с механической обработкой канавки под канат. Ось блока — Сталь 45 с термообработкой шеек до твёрдости HRC 40–45. Рама — Сталь Ст3 по ГОСТ 380-2005, сварная из листового проката толщиной 8–10 мм с крепёжными планками под фундаментные болты.

Сварные соединения рамы выполняются по ГОСТ 5264 электродами Э46 с контролем катета и сплошности шва. Канавка блока обрабатывается по диаметру и радиусу профиля под штатный канат подъёмника с допуском по канавке ±0,2 мм. Сборка блок-ось-подшипник-рама проходит контрольный обмер на лёгкость вращения, отсутствие радиального и осевого люфта, симметричность канавки и точность установки рамы.

Финишное покрытие — антикоррозионная грунтовка и эмаль по ГОСТ 9.032 с дополнительным влагостойким слоем для эксплуатации в зоне постоянного контакта с водой шлакосборного канала. Каждая сборка маркируется клеймом партии и комплектуется паспортом качества. Расчётный ресурс работы — не менее 30 000 часов наработки подъёмника при штатной эксплуатации с регулярной смазкой подшипника каждые 1 000 часов наработки.

Блок Д 300 с рамой: совместимое оборудование

Блок Д 300 с рамой 29Е4-09.00.000СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи на котельных установках:

• Транспортёр скребковый ТС-2-30 — основной транспортёр угольной нитки топливоподачи производительностью до 30 т/ч
• Транспортёр скребковый ТС-2-28 — транспортёр предыдущей серии для совместимых схем топливоподачи
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием угля — типовой потребитель угольной фракции от подъёмника
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ для крупных котельных установок
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой, обеспечивается углём через скиповый подъёмник

Блок Д 300 с рамой — типовой узел скипового подъёмника ПСКМ или конвейера ленточного типа, используемого в котельных малой и средней мощности с ручной системой топливоподачи. Сопутствующие запчасти подъёмников (барабаны лебёдки, ковши, корпусы катков, щёки участков, крышки) — в каталоге запчастей подъёмников. Совместимость определяется по чертежу серии и габаритам сопрягаемых посадочных поверхностей.

Блок Д 300 с рамой: заказ и доставка

Блок Д 300 с рамой 29Е4-09.00.000СБ изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 5 до 10 рабочих дней. Складская позиция отгружается в день поступления оплаты. Возможна поставка в составе хвостового участка целиком с натяжным устройством. См. каталог запчастей подъёмников.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой, канавка блока защищается мягким прокладочным материалом от ударов и царапин. Для крупных партий — отгрузка 20-футовым контейнером в составе сборного ремкомплекта на подъёмник.

При оформлении заказа Блок Д 300 с рамой указывайте номер чертежа 29Е4-09.00.000СБ, диаметр штатного каната подъёмника, модель и количество. По запросу предоставляются паспорт качества, сертификаты на материал чугуна СЧ-20 и стали 45, акт контрольной сборки. Возможно изготовление с нестандартной канавкой под канат изменённого диаметра или с усиленной рамой для подъёмников повышенной производительности.
