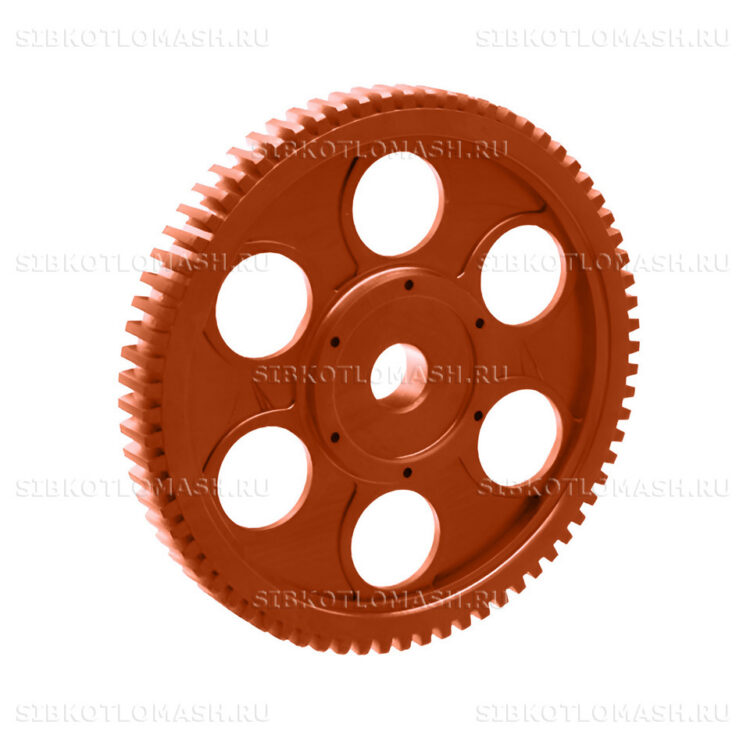

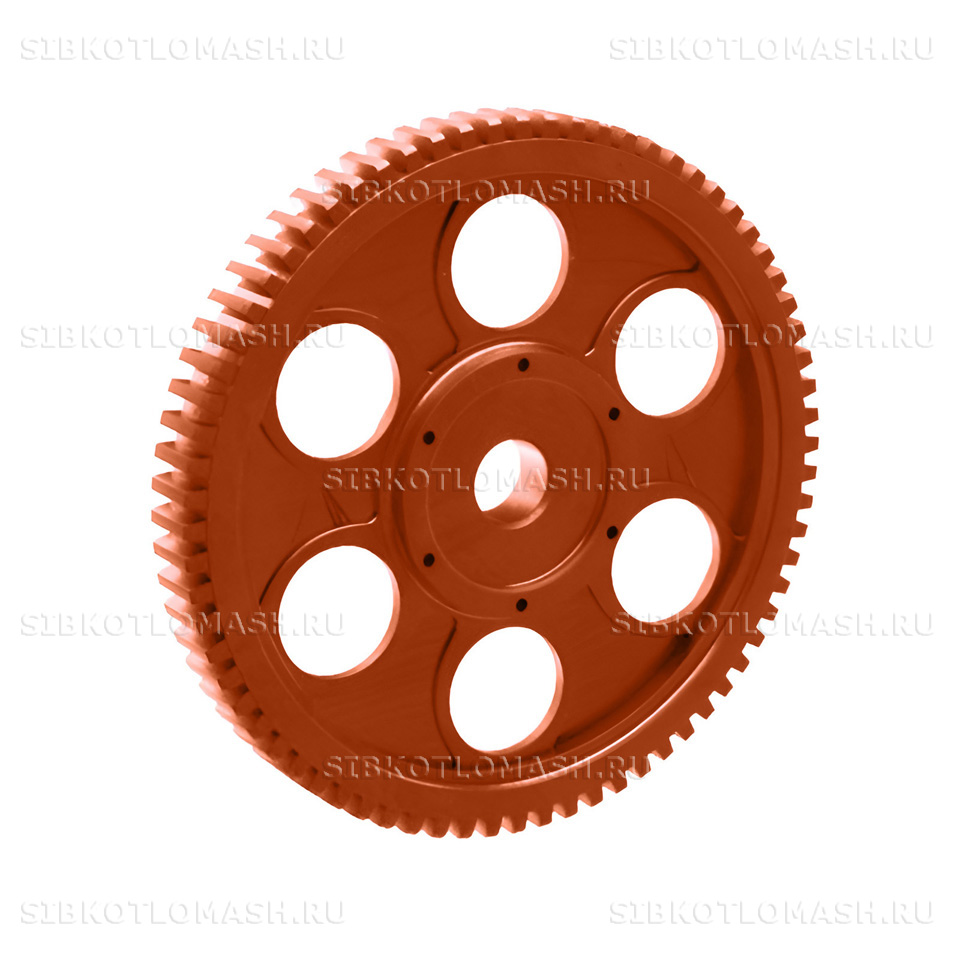

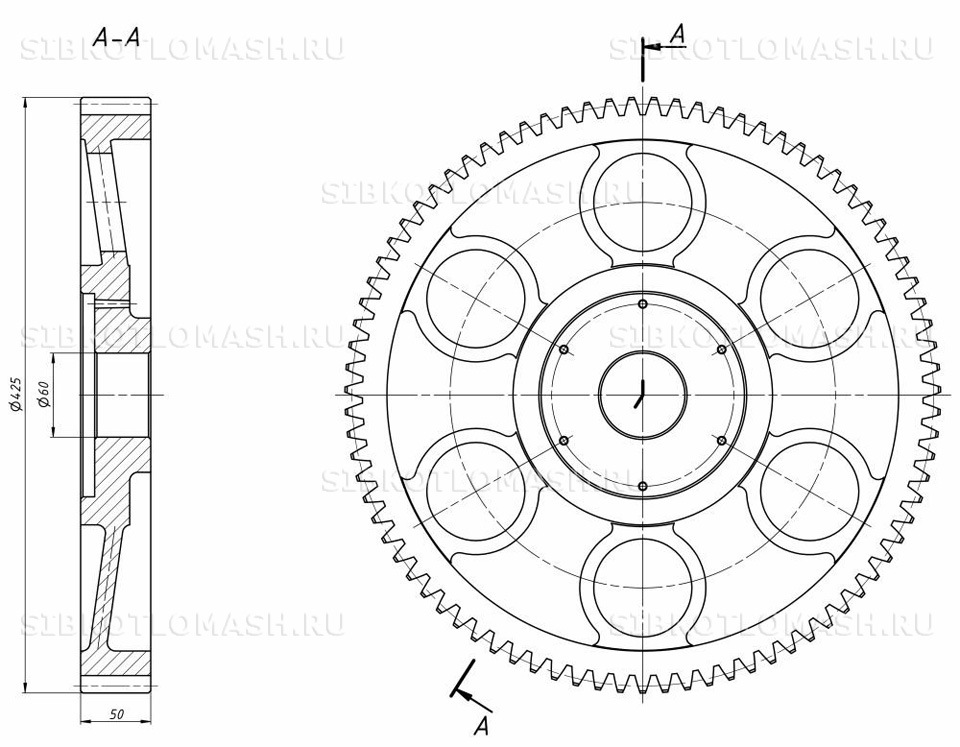

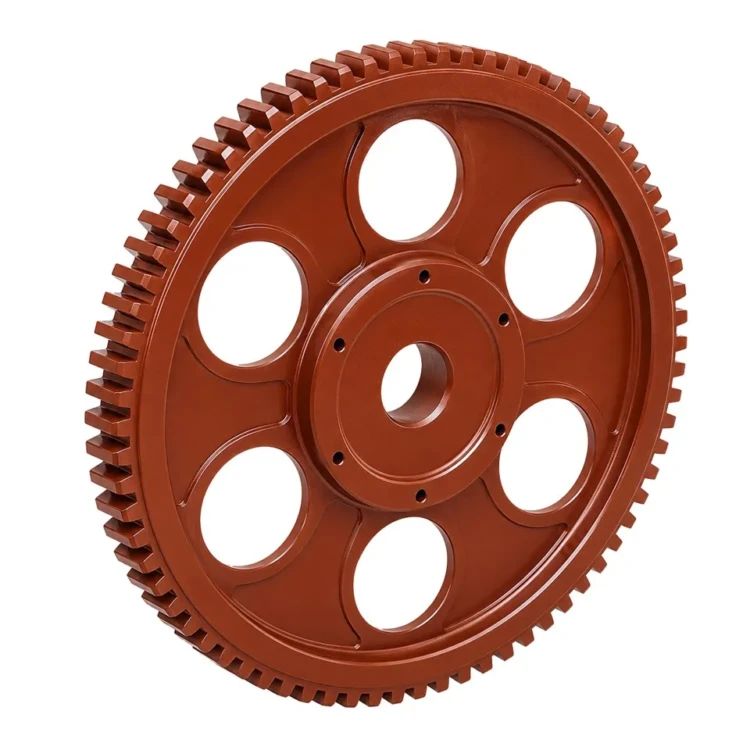

Колесо зубчатое Z=83. Т86.00.003

Колесо зубчатое Z=83 Т86.00.003 — запасная часть привода ПТБ-1200 топок ТЧЗМ и ТЛЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой ведомое цилиндрическое зубчатое колесо с числом зубьев Z=83 в составе выходной передачи привода. Применяется для понижения оборотов и передачи крутящего момента на ведущий вал колосниковой решётки топки.

Колесо зубчатое Z=83: назначение и применяемость

Колесо зубчатое Z=83 Т86.00.003 устанавливается в составе наружной зубчатой пары привода ПТБ-1200 (Т166.00.000СБ). Через червячный редуктор и коробку скоростей крутящий момент от электродвигателя поступает на ведущую шестерню, после чего через данное колесо передаётся на выходной вал ведущей звёздочки цепной колосниковой решётки топки. На один привод устанавливается 1 шт. колеса.

Колесо зубчатое работает в условиях постоянной нагрузки от веса решётки и сжигаемого угля. Передаточное отношение зубчатой пары с Z=83 обеспечивает финишное понижение оборотов перед валом решётки. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Замена зубчатого колеса требуется при выработке зубьев более 1,5 мм по высоте, появлении сколов на рабочей поверхности зубьев, трещин в ступице или нарушении посадочной шпонки. Расчётный ресурс работы при штатной эксплуатации и регулярной смазке зубчатой пары — не менее 30 000 часов наработки привода.

Колесо зубчатое Z=83: материалы и изготовление

Колесо зубчатое Z=83 изготавливается из углеродистой конструкционной стали 40Х по ГОСТ 4543-2016 с термообработкой ТВЧ зубьев до твёрдости HRC 50–55. Сталь 40Х выбрана за её высокую прочность, хорошую прокаливаемость и устойчивость к усталостным нагрузкам, типовым для зубчатых пар с переменным крутящим моментом. По требованию заказчика возможно изготовление из легированной стали 45ХН или 38ХС с цементацией зубьев для повышения ресурса в 1,5–2 раза.

Технология изготовления: ковка или прокат заготовки, термообработка отжигом для снятия внутренних напряжений, черновая токарная обработка, нарезание зубьев на зубофрезерном или зубодолбёжном станке. После нарезания зубьев колесо проходит закалку ТВЧ по контуру зубьев, отпуск для снижения остаточных напряжений и финишную шлифовку рабочих поверхностей зубьев.

Контроль ОТК: замер делительного диаметра, толщины зуба, межосевого расстояния, проверка профиля зуба эталонным шаблоном. Проводится также контроль твёрдости зубьев методом Роквелла и магнитопорошковый контроль на отсутствие трещин в ступице. Финишное покрытие — антикоррозионное лакокрасочное по ГОСТ 9.032 нерабочих поверхностей; зубья консервируются специальной смазкой для длительного хранения. Каждое колесо комплектуется паспортом качества с указанием химического состава партии стали 40Х.

Колесо зубчатое Z=83: совместимое оборудование

Колесо зубчатое Z=83 Т86.00.003 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Привод ПТБ-1200 — трансмиссионный привод трубчатого типа Т166.00.000СБ — прямой родитель запчасти
• Транспортёр скребковый ТС-2-30 — основной потребитель привода ПТБ-1200 в схемах угольной топливоподачи
• Транспортёр скребковый ТС-2-28 — смежный транспортёр с аналогичным трансмиссионным узлом
• Дробилка ВДГ-10 — смежный узел угольной нитки, использующий совместимые трансмиссионные группы
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель угля от транспортёра с приводом ПТБ-1200

Колесо зубчатое Z=83 Т86.00.003 — типовая деталь трансмиссионной группы привода ПТБ-1200. Сопутствующие запчасти (коробки скоростей, колёса червячные/зубчатые, червяки) — в каталоге запчасти привода ПТБ-1200. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Колесо зубчатое Z=83: заказ и доставка

Колесо зубчатое Z=83 Т86.00.003 изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 10 до 15 рабочих дней с учётом ковки, термообработки и финишной обработки зубьев. Складская позиция отгружается в день поступления оплаты. См. общий каталог запчастей.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой, посадочное отверстие защищается полимерным колпачком, зубья консервируются и защищаются прокладочным материалом от ударов и царапин при перевозке. Для крупных партий — отгрузка контейнером.

При оформлении заказа Колесо зубчатое Z=83 указывайте номер чертежа Т86.00.003, тип топки (ТЧЗМ или ТЛЗМ), модель привода и модель котла. По запросу предоставляются паспорт качества, сертификат на материал стали 40Х, протокол замера профиля зуба, акт контроля твёрдости. Возможно изготовление из стали 45ХН или 38ХС с цементацией зубьев для повышения ресурса работы в 1,5–2 раза. Для нагруженных режимов работы котельной по запросу выполняется поставка колеса в комплекте с парной шестерней и шпоночной деталью — это упрощает регламент ТО и сокращает время монтажа при замене зубчатой пары привода ПТБ-1200.
