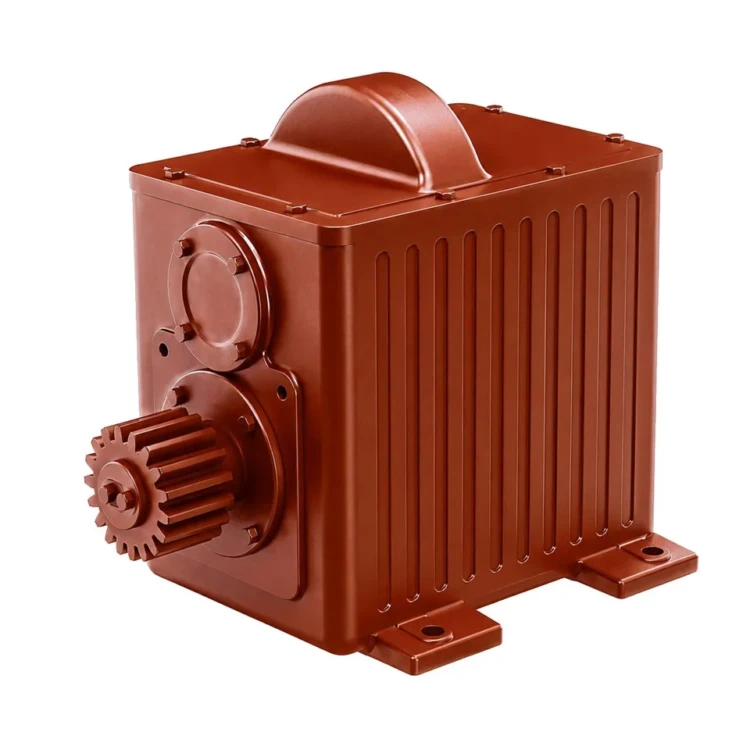

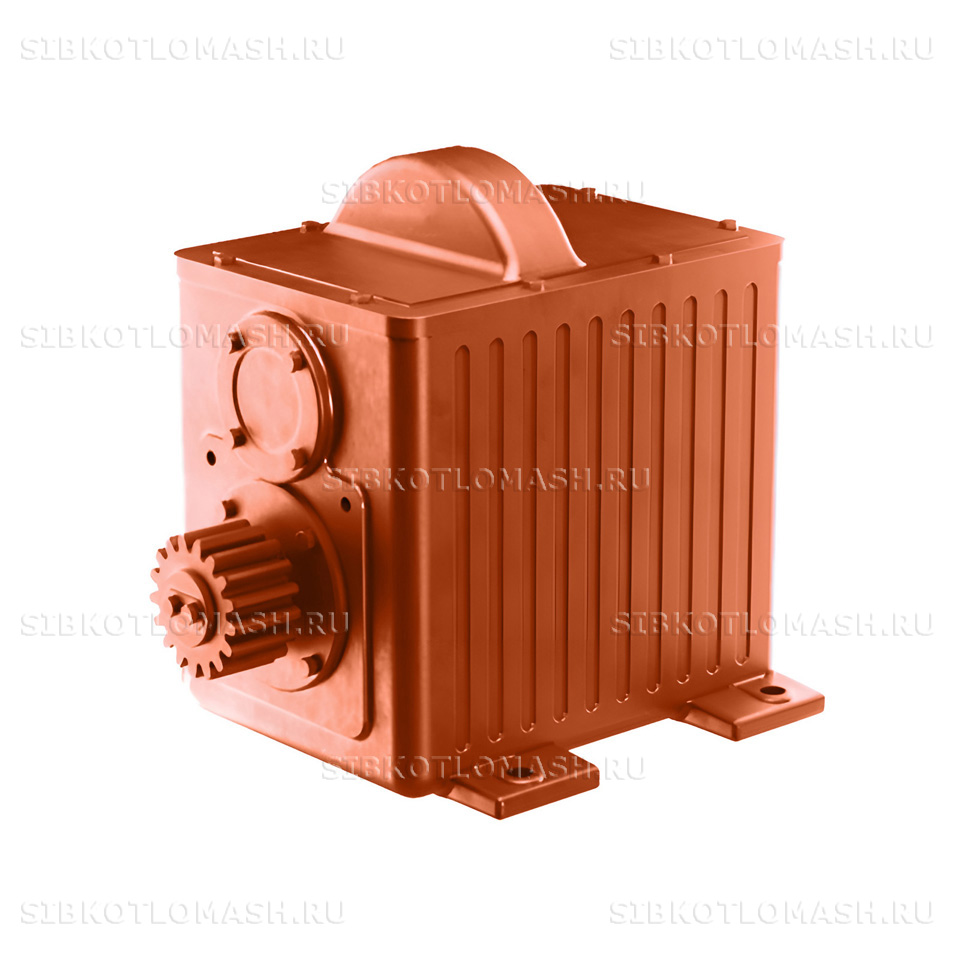

Коробка скоростей. Т166.01.000СБ

Коробка скоростей Т166.01.000СБ — запасная часть привода ПТБ-1200 топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой ступень передачи в составе привода цепной колосниковой решётки. Коробка скоростей конструктивно не имеет переключения передач — передаточное число фиксированное.

Коробка скоростей: назначение и применяемость

Коробка скоростей Т166.01.000СБ устанавливается в составе привода ПТБ-1200 (Т166.00.000СБ) топки ТЧЗМ-1,87/1,2 с шириной решётки 1200 мм. Передаёт крутящий момент от червячного редуктора к наружной паре зубчатых колёс, после которой движение поступает на ведущий вал колосниковой решётки. На один привод устанавливается 1 шт. данной коробки скоростей.

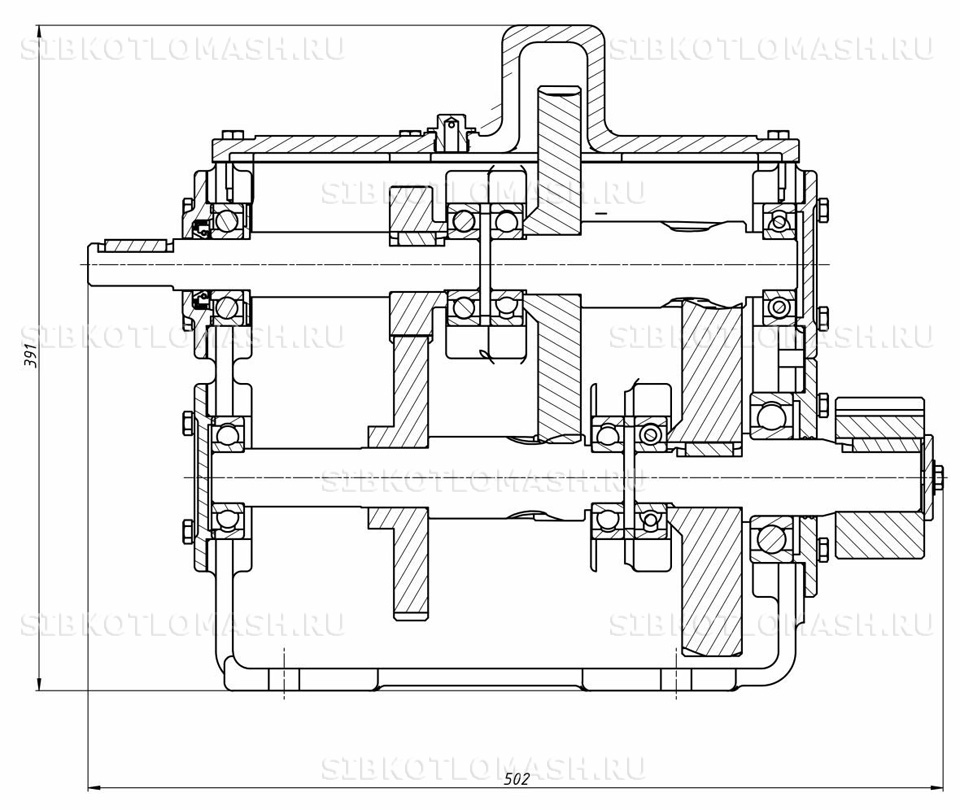

Конструкция включает чугунный корпус с двумя посадочными гнёздами под валы, входной вал с зубчатым колесом, выходной вал с зубчатым колесом, втулочные подшипники скольжения и сальниковые уплотнения. Зубчатая пара рассчитана на длительную работу под переменной нагрузкой от веса колосников топки и сжигаемого топлива. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Замена коробки скоростей требуется при сильной выработке зубчатых колёс, появлении трещин в чугунном корпусе или нарушении уплотнений с протечкой масла. Расчётный ресурс работы при штатной эксплуатации и регулярной замене масла каждые 4 000 часов — не менее 30 000 часов наработки привода.

Коробка скоростей: материалы и изготовление

Коробка скоростей изготавливается как сборная литая конструкция. Корпус — Чугун СЧ-20 по ГОСТ 1412-85, литой в песчано-глинистые формы с механической обработкой посадочных гнёзд под подшипники и торцевых поверхностей под крышки. Толщина стенки корпуса 10–14 мм с дополнительными рёбрами жёсткости в зонах нагруженных опор.

Валы — Сталь 40Х с термоулучшением до твёрдости HB 269–302, шейки под подшипники закаливаются ТВЧ до HRC 50–55. Зубчатые колёса — Сталь 40Х или 45ХН с закалкой зубьев ТВЧ. Профиль зуба — эвольвентный по ГОСТ 13755-2015, модуль зубчатого зацепления подбирается по чертежу. Допуск на межосевое расстояние — ±0,05 мм для обеспечения корректного контакта зубьев.

После сборки коробка скоростей проходит обкатку на стенде продолжительностью 30 минут с проверкой лёгкости вращения, шумности зубчатой пары, температуры подшипников и герметичности сальников. Финишная обработка — антикоррозионное лакокрасочное покрытие по ГОСТ 9.032. Каждая коробка комплектуется паспортом с указанием передаточного числа и объёма заливаемого масла. Перед отгрузкой проводится визуальный контроль ОТК и пломбирование заливной пробки масла.

Коробка скоростей: совместимое оборудование

Коробка скоростей Т166.01.000СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Привод ПТБ-1200 — трансмиссионный привод трубчатого типа Т166.00.000СБ — прямой родитель запчасти
• Транспортёр скребковый ТС-2-30 — основной потребитель привода ПТБ-1200 в схемах угольной топливоподачи
• Транспортёр скребковый ТС-2-28 — смежный транспортёр с аналогичным трансмиссионным узлом
• Дробилка ВДГ-10 — смежный узел угольной нитки, использующий совместимые трансмиссионные группы
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель угля от транспортёра с приводом ПТБ-1200

Коробка скоростей Т166.01.000СБ — типовая деталь трансмиссионной группы привода ПТБ-1200. Сопутствующие запчасти (коробки скоростей, колёса червячные/зубчатые, червяки) — в каталоге запчасти привода ПТБ-1200. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Коробка скоростей: заказ и доставка

Коробка скоростей Т166.01.000СБ изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 10 до 20 рабочих дней с учётом сборки и обкатки на стенде. Складская позиция отгружается в день поступления оплаты. См. общий каталог запчастей.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой, посадочные шейки валов защищаются полимерным колпачком от ударов и пыли. Между коробкой и стенками ящика прокладывается пенопласт. Для крупных партий — отгрузка 20-футовым контейнером.

При оформлении заказа Коробка скоростей указывайте номер чертежа Т166.01.000СБ, требуемое передаточное число, тип топки и модель котла. По запросу предоставляются паспорт качества, сертификаты на материал чугуна СЧ-20 и стали 40Х, акт обкатки на стенде с записью параметров. Возможно изготовление с нестандартным передаточным числом по чертежу заказчика, а также с заменой втулочных подшипников скольжения на подшипники качения для снижения потерь на трение и упрощения регламента ТО — это особенно актуально для котельных, работающих в круглосуточном режиме без плановых остановок на длительное обслуживание.
