Червяк. 483.1.07

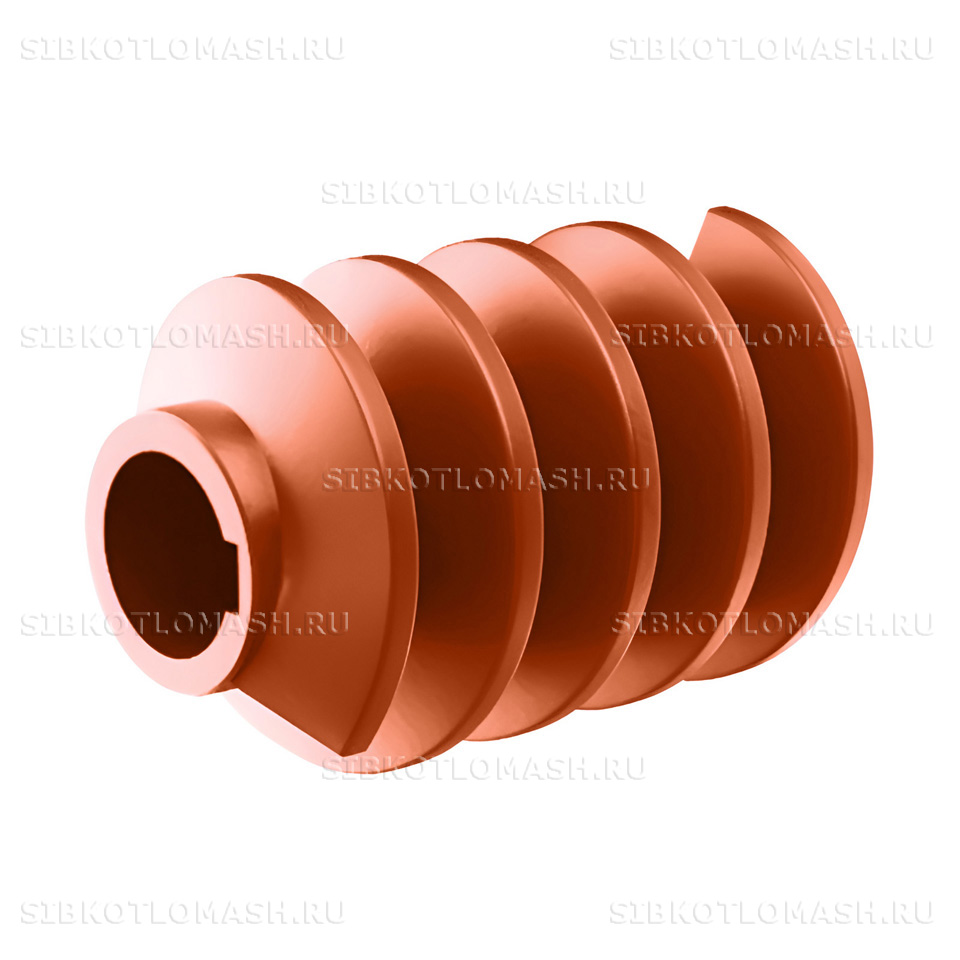

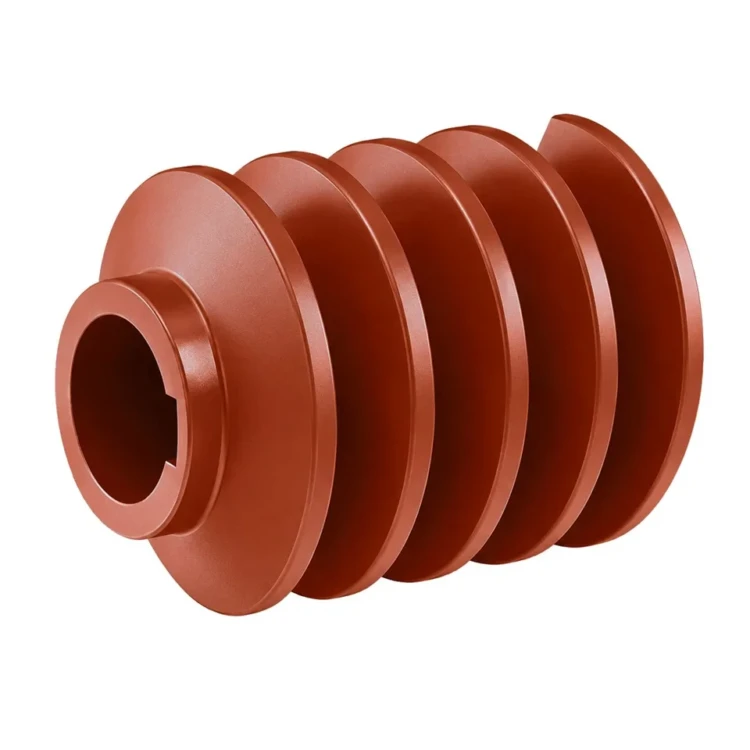

Червяк 483.1.07 — запасная часть червячного редуктора привода ПТБ-1200 топок ТЧЗМ и ТЛЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой однозаходный или двухзаходный винтовой червячный вал, работающий в паре с червячным колесом 483.1.15. Применяется в составе понижающей передачи привода цепной или ленточной колосниковой решётки.

Червяк: назначение и применяемость

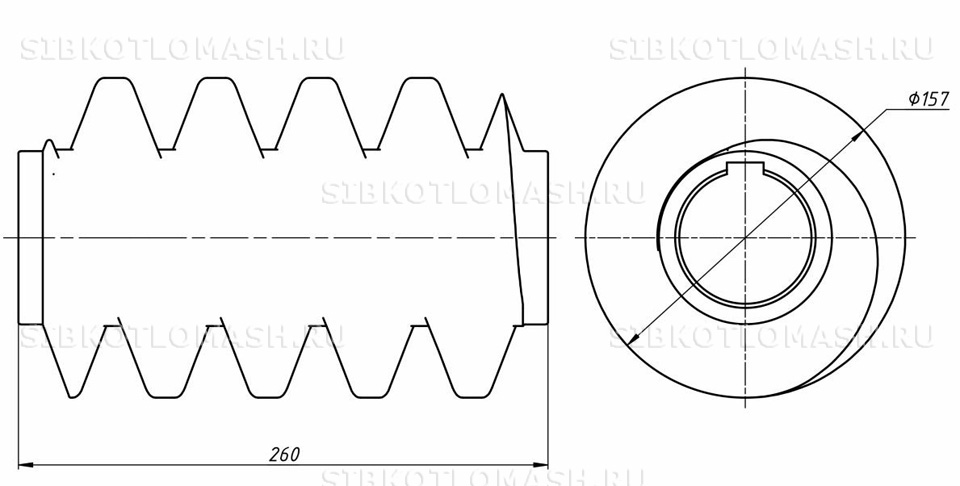

Винт привода 483.1.07 устанавливается в составе червячного редуктора Т86.07.000СБ привода ПТБ-1200. Элемент находится в зацеплении с червячным колесом 483.1.15 (модуль М=16, число зубьев Z=41), обеспечивая понижение оборотов с быстроходного входного вала до тихоходного выходного вала редуктора. Длина винтовая передачаа 260 мм, масса 17,9 кг.

Передаточное число червячной пары при однозаходном червячный вале составляет U = Z₂/Z₁ = 41/1 = 41. Это даёт высокий коэффициент понижения и значительное усиление крутящего момента на выходе. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Замена винт приводаа требуется при выработке витков по высоте профиля более 1,5 мм, появлении сколов на рабочей поверхности или нарушении посадки на вал. Расчётный ресурс работы при штатной эксплуатации и регулярной смазке маслом редукторным — не менее 30 000 часов наработки привода. Замена элемента обычно совмещается с заменой червячного колеса для сохранения корректной пары.

Червяк: материалы и изготовление

Винтовая передача изготавливается из углеродистой конструкционной стали 45 по ГОСТ 1050-2013 с термообработкой шеек посадочных подшипников и нарезанной винтовой части. Сталь 45 выбрана за её хорошую обрабатываемость, высокую прочность после закалки и пригодность для нагруженных деталей с переменным крутящим моментом. По требованию заказчика возможно изготовление из легированной стали 40Х с цементацией и шлифовкой профиля для повышения износостойкости в 1,5–2 раза.

Технология изготовления: ковка или прокат заготовки, отжиг для снятия напряжений, черновая токарная обработка с припуском, нарезание винтовой линии червячный вала на специализированном токарно-винторезном станке по эвольвентному профилю. После нарезания винт привода проходит закалку шеек и винтовой части с последующим отпуском, а также финишную шлифовку винтовых поверхностей для обеспечения зеркального контакта с зубьями колеса.

Контроль ОТК: замер диаметра делительной окружности, шага витков, угла подъёма винтовой линии. Проверяется профиль витков эталонным шаблоном с допуском ±0,1 мм. Контроль твёрдости методом Роквелла на закалённых поверхностях — HRC 50–55. Финишная обработка — антикоррозионное покрытие нерабочих поверхностей по ГОСТ 9.032; винтовая часть и шейки консервируются специальной смазкой для длительного хранения.

Червяк: совместимое оборудование

Червяк 483.1.07 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

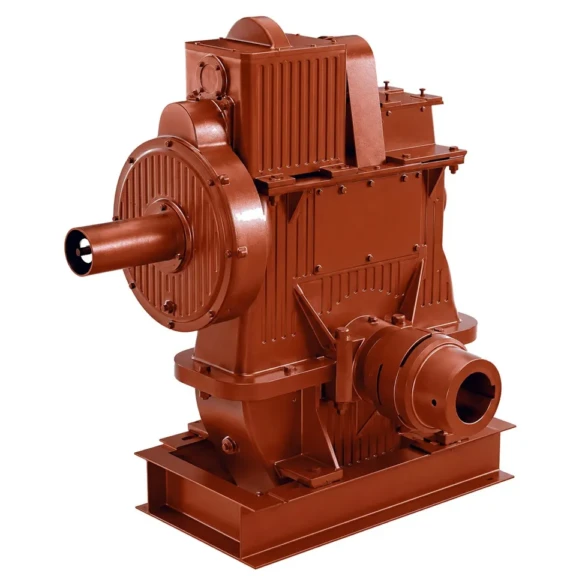

• Привод ПТБ-1200 — трансмиссионный привод трубчатого типа Т166.00.000СБ — прямой родитель запчасти
• Транспортёр скребковый ТС-2-30 — основной потребитель привода ПТБ-1200 в схемах угольной топливоподачи
• Транспортёр скребковый ТС-2-28 — смежный транспортёр с аналогичным трансмиссионным узлом
• Дробилка ВДГ-10 — смежный узел угольной нитки, использующий совместимые трансмиссионные группы
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель угля от транспортёра с приводом ПТБ-1200

Червяк 483.1.07 — типовая деталь трансмиссионной группы привода ПТБ-1200. Сопутствующие запчасти (коробки скоростей, колёса червячные/зубчатые, червяки) — в каталоге запчасти привода ПТБ-1200. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Червяк: заказ и доставка

Червяк 483.1.07 изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 7 до 12 рабочих дней с учётом ковки, термообработки, нарезания винтовой линии и финишной шлифовки. Складская позиция отгружается в день поступления оплаты. Возможна поставка червяка комплектом с парным червячным колесом 483.1.15. См. общий каталог запчастей.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой, винтовая часть и шейки червяка консервируются смазкой и защищаются прокладочным материалом от ударов и коррозии при перевозке. Для небольших партий возможна почтовая отправка.

При оформлении заказа Червяк указывайте номер чертежа 483.1.07, тип топки (ТЧЗМ или ТЛЗМ), модель привода ПТБ-1200 и модель котла, на котором установлена топка. По запросу предоставляются паспорт качества, сертификат на материал стали 45, протокол замера профиля винтовой линии, акт контроля твёрдости закалённых поверхностей и фотоотчёт перед отгрузкой. Возможно изготовление Червяк-детали из стали 40Х с цементацией и финишной шлифовкой винтовых поверхностей для повышения износостойкости в нагруженных режимах работы с углем повышенной зольности — это особенно актуально для котельных с круглосуточной работой без плановых остановок на длительное обслуживание.
