Угледробитель. ВДГ-10.25.001

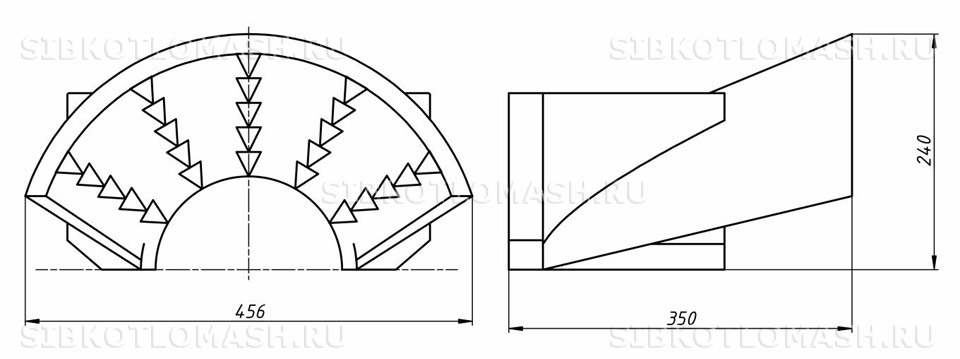

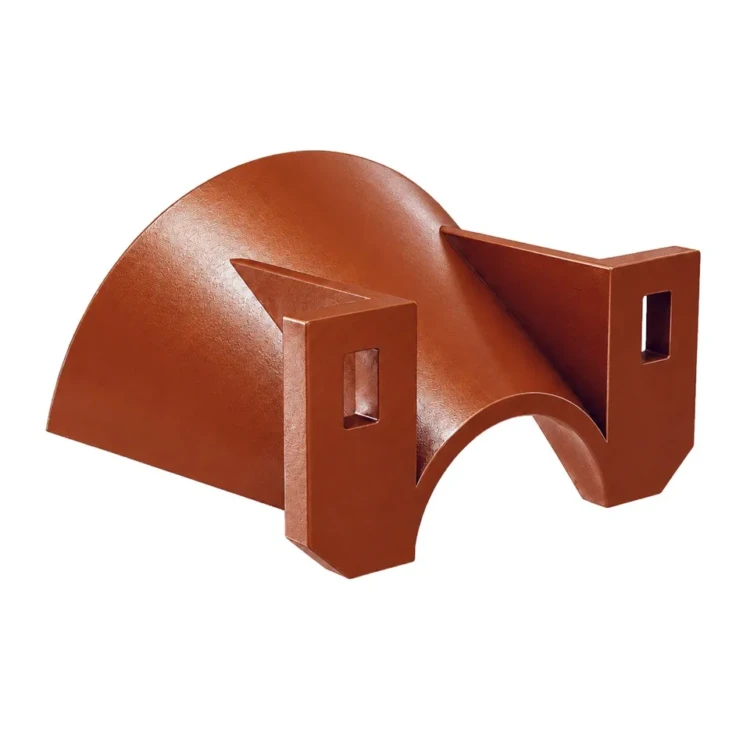

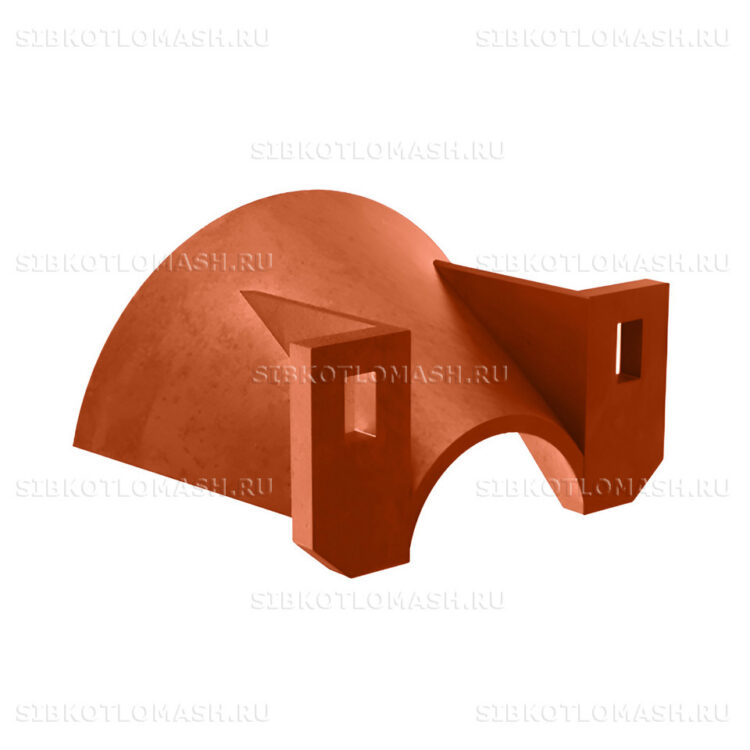

Угледробитель ВДГ-10.25.001 — запасная часть угольной винтовой дробилки-грохота ВДГ-10 производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой литой стальной угледробитель регулировочного типа, устанавливаемый в зоне дробления винтовой дробилки. Позволяет регулировать выходную фракцию измельчённого угля путём изменения зазора между угледробителем и сегментами вала шнека.

Угледробитель: назначение и применяемость

Угледробитель ВДГ-10.25.001 устанавливается в составе дробилки ВДГ-10 в зоне дробящего винта. На один комплект дробилки используются 2 шт. данных угледробителей — передний и задний, расположенные по обе стороны от дробящего винта. Угледробитель формирует рабочее пространство дробления вместе с витками шнека и обеспечивает крупность выхода 0–50 мм при загрузке угля до 200 мм.

Регулировка положения угледробителя относительно шнека позволяет менять фракционный состав выходного продукта. Чем ближе угледробитель к виткам — тем мельче фракция. Это даёт возможность настраивать дробилку под конкретный тип сжигаемого топлива и режим топки котла. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Замена угледробителя требуется при сильном износе рабочей поверхности (более 30% толщины), появлении трещин в литом теле или нарушении посадки крепёжных болтов. Расчётный ресурс работы при штатной эксплуатации с углем средней зольности — не менее 10 000 часов наработки дробилки.

Угледробитель: материалы и изготовление

Угледробитель изготавливается стальным литьём из марганцовистой стали 110Г13Л по ГОСТ 977-88 или из конструкционной стали 35Л / 45Л. Сталь 110Г13Л выбрана за её исключительную износостойкость при ударно-абразивном изнашивании — это критично для деталей, постоянно контактирующих с дробящимся углем. По требованию заказчика возможно изготовление из чугуна СЧ-25 для удешевления или с наплавкой износостойким сплавом для повышения ресурса в нагруженных режимах.

Технология изготовления: литьё в песчано-глинистые формы с последующей термообработкой — закалкой в воду от 1050 °C с последующим выдерживанием в воде до полного охлаждения (для стали 110Г13Л). Эта термообработка обеспечивает аустенитную структуру стали с твёрдостью HB 200–250, но с упрочнением при ударно-абразивном изнашивании до HRC 50–60.

Механическая обработка угледробителя включает фрезеровку рабочей поверхности, сверление крепёжных отверстий и обработку посадочных кромок. Контроль ОТК: внешний осмотр на отсутствие литейных дефектов, замер геометрических размеров, контроль твёрдости методом Бринелля. Финишная обработка — антикоррозионная грунтовка нерабочих поверхностей по ГОСТ 9.032.

Угледробитель: совместимое оборудование

Угледробитель ВДГ-10.25.001 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Дробилка ВДГ-10 — валковая горизонтальная дробилка 10 т/ч — прямой родитель запчасти
• Дробилка ВДП-15 — валковая дробилка повышенной производительности 15 т/ч — следующая модель линейки
• Дробилка ДО-1М — одновалковая зубчатая дробилка — родственный узел для измельчения каменного угля
• Транспортёр скребковый ТС-2-30 — смежный узел угольной нитки топливоподачи после дробилки
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель измельчённой угольной фракции в крупных промышленных котельных

Угледробитель ВДГ-10.25.001 — типовая запасная часть валковой дробилки угля для подготовки фракции под слоевые топки промышленных котлов. Сопутствующие запчасти (звёздочки, валки, плиты дробильные, корпусы подшипника, винты транспортные, муфты) — в каталоге запчасти дробилок угля. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Угледробитель: заказ и доставка

Угледробитель ВДГ-10.25.001 отливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 7 до 12 рабочих дней с учётом литья, термообработки и механической обработки. Складская позиция отгружается в день поступления оплаты. Возможна поставка комплектом из 2 шт. См. общий каталог запчастей.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС, а также возможна почтовая отправка для небольших партий. Упаковка — деревянный ящик с обвязкой металлической лентой, рабочая поверхность угледробителя защищается прокладочным материалом от ударов и царапин при перевозке. Для крупных партий — отгрузка контейнером.

При оформлении заказа Угледробитель указывайте номер чертежа ВДГ-10.25.001, тип дробилки и количество (1 или 2 шт. в комплекте). По запросу предоставляются паспорт качества, сертификат на материал стали 110Г13Л или 35Л, протокол контроля твёрдости. Возможно изготовление Угледробитель с дополнительной наплавкой износостойким сплавом для эксплуатации с углем повышенной зольности или включениями породы. Также по запросу выполняется изготовление по присланному заказчиком чертежу с нестандартными размерами рабочей поверхности для модернизации дробилок старых выпусков под новые типы топлива и режимы работы.
