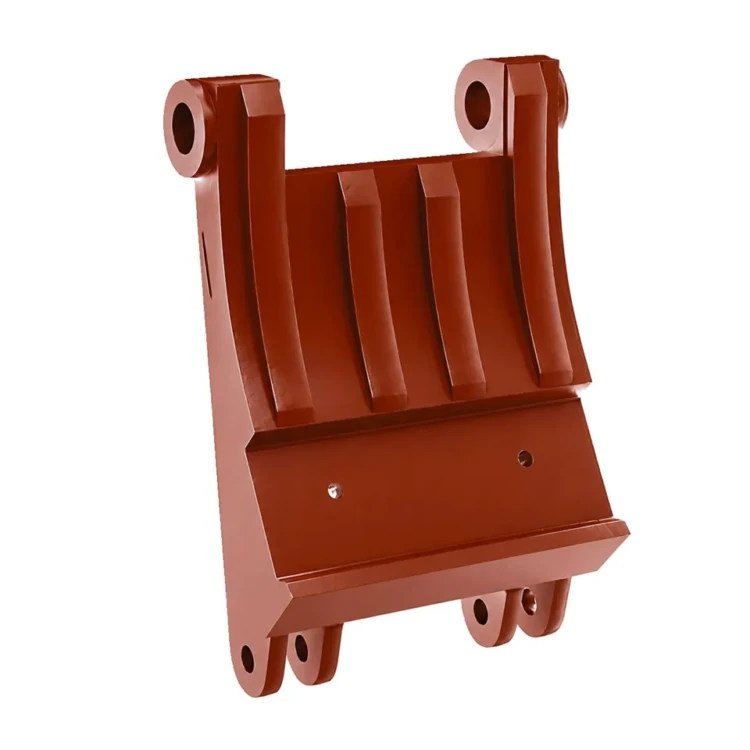

Плита. ДО-1М-297.01.00.016

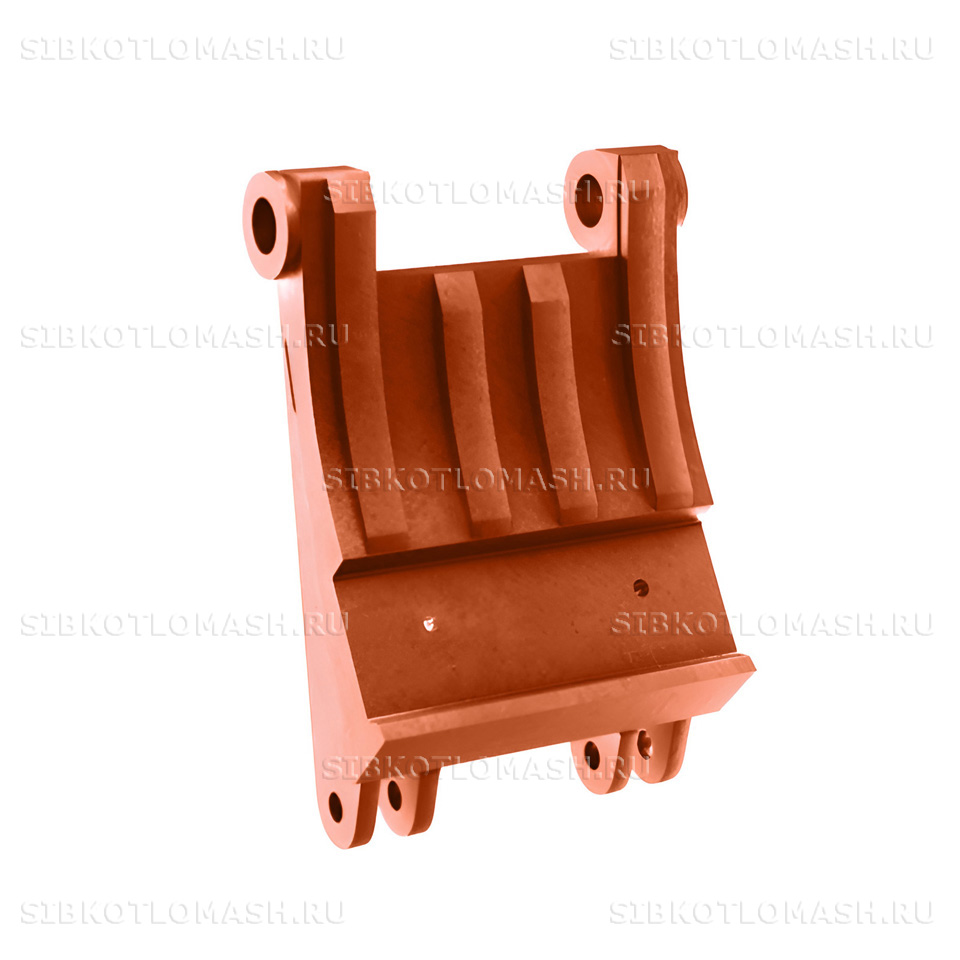

Плита боковая ДО-1М-297.01.00.016 — запасная часть угольной одновалковой дробилки ДО-1М производства КЗ «Сибкотломаш» г. Бийск. Плита боковая представляет собой литую или сварную стальную деталь, образующую боковую стенку дробильной камеры. Защищает корпус дробилки от прямого контакта с дробящимся углем и формирует геометрию рабочей зоны.

Плита боковая: назначение и применяемость

Плита боковая ДО-1М-297.01.00.016 устанавливается в составе корпуса дробилки ДО-1М (производительность до 30 т/ч). Образует боковую стенку дробильной камеры и работает как износостойкая прокладка между корпусом и зоной контакта с углем. На один комплект дробилки требуется 2 шт. плит — по одной с каждой стороны камеры дробления, симметрично относительно валка.

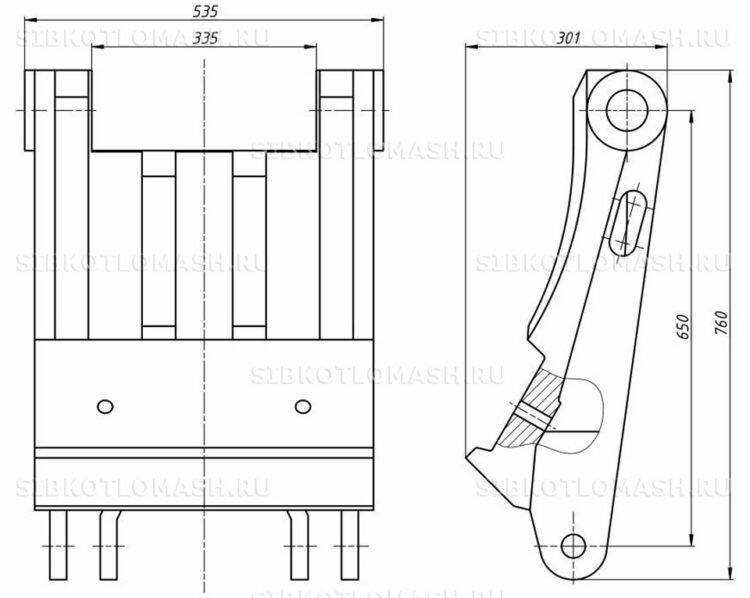

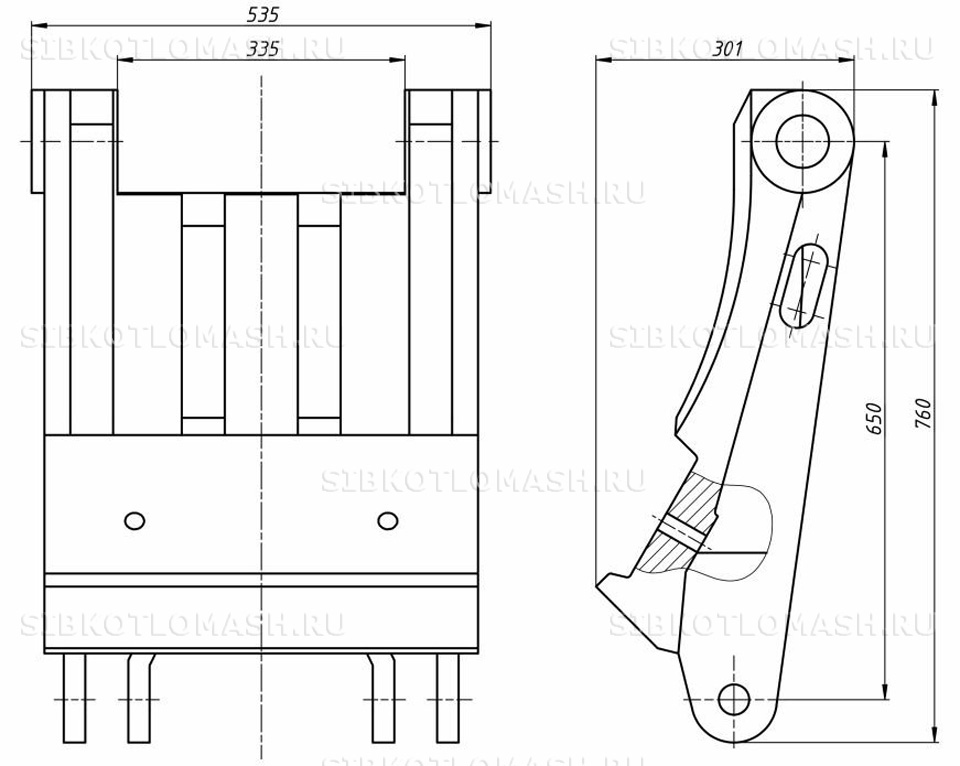

Конструкция плиты включает плоское основание с крепёжными отверстиями по периметру и рабочей поверхностью, обращённой к зоне дробления. Плита крепится к корпусу болтами с упорными шайбами. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Замена плиты требуется при сильном износе рабочей поверхности (более 30% толщины), появлении трещин в литом теле или нарушении крепёжных отверстий. Расчётный ресурс работы при штатной эксплуатации с углем средней зольности — не менее 12 000 часов наработки дробилки. Боковые плиты изнашиваются медленнее, чем нижняя дробильная плита, поскольку основная нагрузка дробления приходится не на них.

Плита боковая: материалы и изготовление

Плита боковая изготавливается стальным литьём из марганцовистой стали 110Г13Л по ГОСТ 977-88 или сваркой из листового проката стали 09Г2С с наплавкой износостойким сплавом по рабочей поверхности. Сталь 110Г13Л выбрана для литого исполнения за её исключительную износостойкость при ударно-абразивном изнашивании. Для сварного исполнения применяется наплавка для повышения износостойкости рабочей поверхности.

Технология изготовления литой плиты: литьё в песчано-глинистые формы с последующей закалкой в воду от 1050 °C для стали 110Г13Л. Механическая обработка включает фрезеровку плоскости основания, сверление крепёжных отверстий по разметке. Для сварного исполнения: вырезка заготовки плазменной резкой, сварка коробчатой конструкции по ГОСТ 5264, наплавка износостойкого слоя по рабочей поверхности.

Контроль ОТК: внешний осмотр на отсутствие дефектов, замер геометрии плиты, проверка крепёжных отверстий, контроль твёрдости методом Бринелля. Финишная обработка — антикоррозионная грунтовка нерабочих поверхностей по ГОСТ 9.032. Каждая плита маркируется клеймом партии и упаковывается с сертификатным номером плавки.

Плита: совместимое оборудование

Плита ДО-1М-297.01.00.016 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи котельной установки:

• Дробилка ДО-1М — одновалковая зубчатая дробилка для измельчения каменного угля до фракции 0–25 мм, прямой родитель запчасти
• Дробилка ВДГ-10 — валковая дробилка горизонтального типа на 10 т/ч — родственная серия в той же линейке
• Дробилка ВДП-15 — валковая дробилка повышенной производительности 15 т/ч для крупных котельных установок
• Транспортёр скребковый ТС-2-30 — смежный узел топливоподачи — транспортировка измельчённого угля от дробилки к котлу
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель измельчённой угольной фракции в крупных промышленных котельных

Плита ДО-1М-297.01.00.016 — типовая запасная часть одновалковой зубчатой дробилки угля для подготовки угольной фракции под слоевые топки промышленных котлов. Сопутствующие запчасти (сегменты, плиты, валки дробильные, корпусы подшипника, шкивы, винты натяжные) — в каталоге запчастей дробилки ДО-1М. При оформлении заявки укажите заводской номер дробилки и год выпуска для уточнения модификации посадочных поверхностей.

Плита боковая: заказ и доставка

Плита боковая ДО-1М-297.01.00.016 изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 7 до 12 рабочих дней с учётом литья (или сварки), термообработки и механической обработки. Складская позиция отгружается в день поступления оплаты. Возможна поставка комплектом из 2 шт. См. общий каталог запчастей.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой, рабочая поверхность плиты защищается прокладочным материалом от ударов и царапин при перевозке. Для крупных партий — отгрузка контейнером.

При оформлении заказа Плита боковая указывайте номер чертежа ДО-1М-297.01.00.016, тип дробилки, предпочтительное исполнение (литое из 110Г13Л или сварное с наплавкой) и количество. По запросу предоставляются паспорт качества, сертификат на материал, протокол контроля твёрдости. Возможно изготовление Плита боковая с увеличенным ресурсом за счёт двойной наплавки износостойким сплавом или с нестандартной геометрией по чертежу заказчика для модернизации дробилок старых выпусков. По запросу выполняется поставка плит комплектом из 2 шт. с уплотнительными прокладками и крепёжными болтами для упрощения монтажа при ремонте дробильной камеры.
