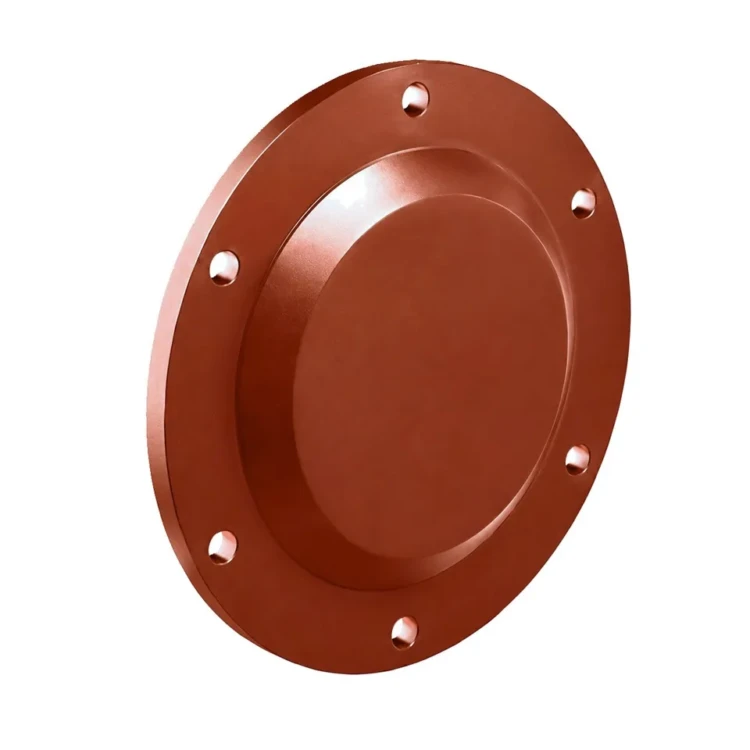

Крышка. ДО-1М-207.02.006

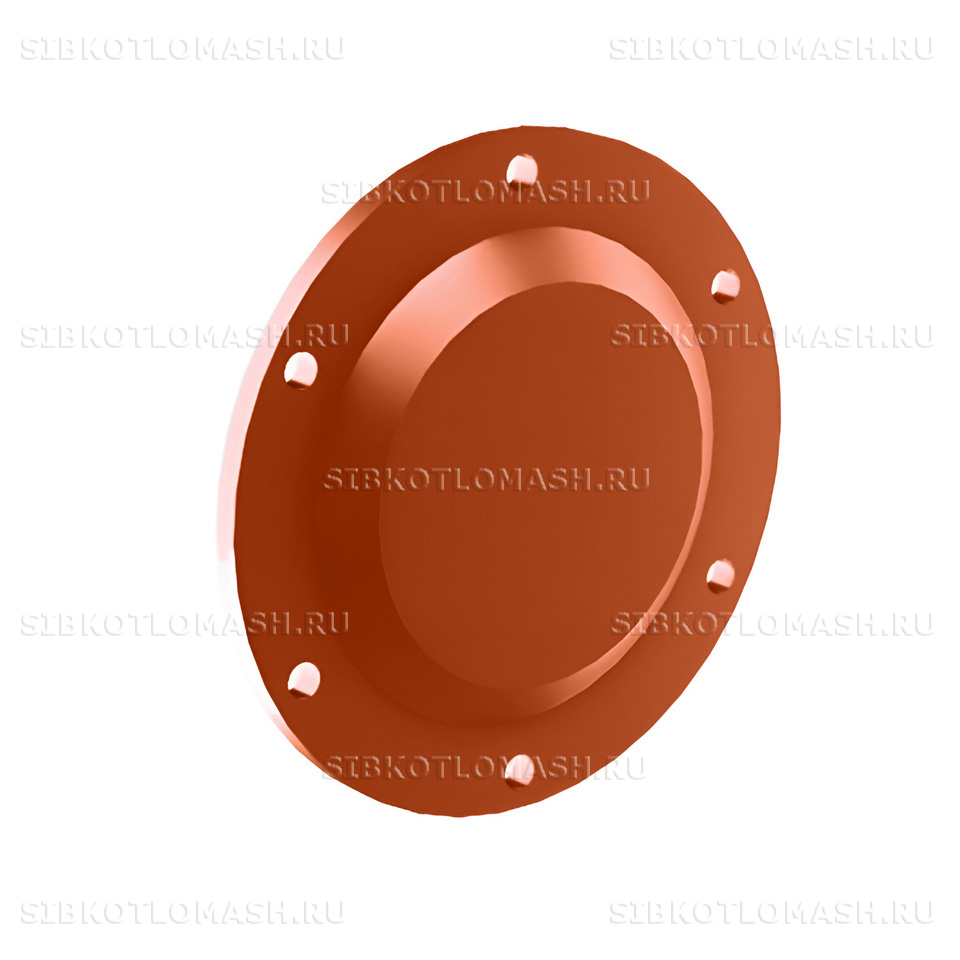

Крышка подшипника ДО-1М-207.02.006 — запасная часть угольной одновалковой дробилки ДО-1М производства КЗ «Сибкотломаш» г. Бийск. Крышка подшипника представляет собой литую чугунную деталь, закрывающую посадочное гнездо подшипникового узла со стороны, противоположной приводу дробильного валка. Обеспечивает герметизацию подшипника и удержание консистентной смазки внутри узла.

Крышка подшипника: назначение и применяемость

Крышка подшипника ДО-1М-207.02.006 устанавливается на корпусе подшипникового узла вала дробильного валка дробилки ДО-1М со стороны, противоположной приводу. Парная позиция к крышке ДО-1М-297.01.02.003 (со стороны привода). Крепится к корпусу болтовым соединением через прокладочное кольцо для обеспечения герметичности подшипникового гнезда.

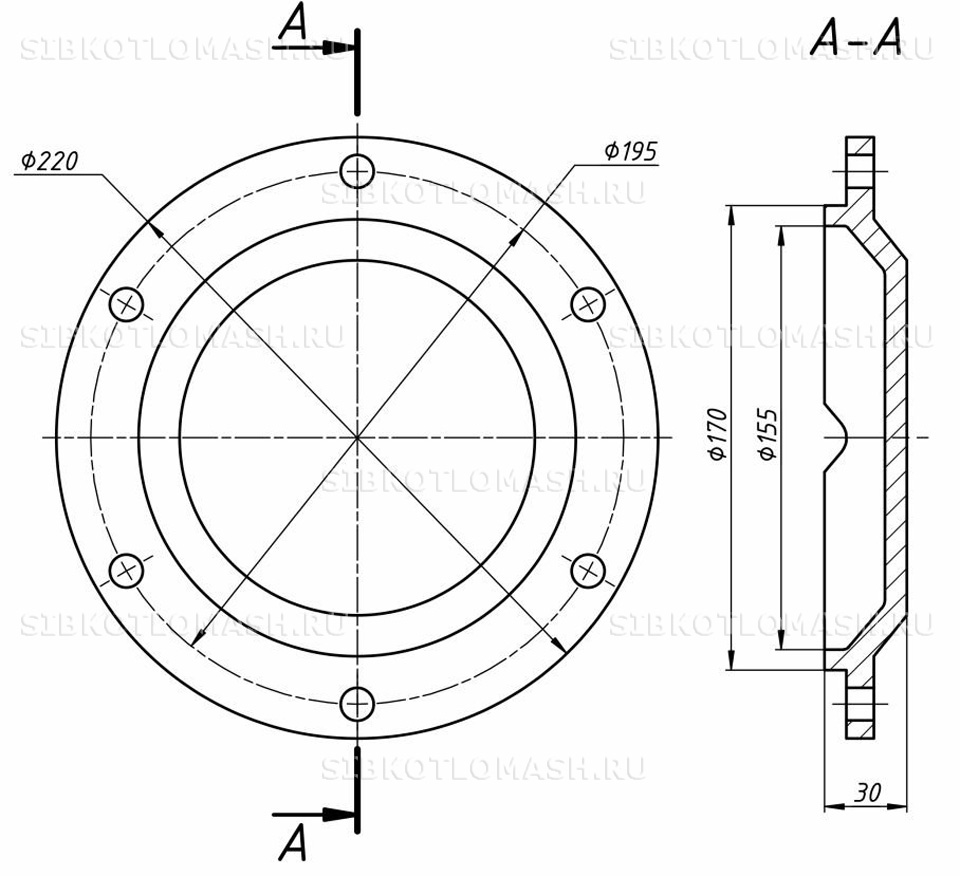

Конструкция включает плоский фланец с крепёжными отверстиями по периметру, центральное отверстие меньшего диаметра для упорной шайбы вала, гнездо под манжетное уплотнение. В отличие от крышки со стороны привода, данная крышка не имеет сквозного отверстия для вала (поскольку вал не выходит за пределы подшипника). На один комплект дробилки требуется 1 шт. данной крышки. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Замена крышки требуется при появлении трещин в литом теле, износе гнезда уплотнения, повреждении плоскости фланца. Расчётный ресурс работы при штатной эксплуатации — не менее 25 000 часов наработки дробилки. Крышка относится к недорогим, но критически важным деталям подшипникового узла дробильного валка.

Крышка подшипника: материалы и изготовление

Крышка подшипника изготавливается литьём из серого чугуна СЧ-20 по ГОСТ 1412-85. Серый чугун выбран за коррозионную стойкость, лёгкость литья по форме сложного профиля и хорошие демпфирующие свойства, снижающие шум работы подшипника. По требованию заказчика возможно изготовление из чугуна СЧ-15 для удешевления или из стального литья 25Л для повышения ударопрочности.

Технология изготовления: литьё в песчано-глинистые формы с отжигом для снятия литейных напряжений. Механическая обработка включает фрезеровку плоскости фланца с допуском по плоскостности 0,05 мм, проточку гнезда уплотнения с допуском H8, сверление крепёжных отверстий по разметке. Финишное покрытие — антикоррозионная грунтовка с пропиткой и эмаль по ГОСТ 9.032.

Контроль ОТК: внешний осмотр литья на отсутствие пористости и трещин, замер размеров гнезда уплотнения, контроль плоскостности фланца, проверка соответствия крепёжных отверстий чертежу. Каждая крышка маркируется клеймом партии. Перед отгрузкой комплектуются прокладочным кольцом для гарантированной герметичности при монтаже.

Крышка: совместимое оборудование

Крышка ДО-1М-207.02.006 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи котельной установки:

• Дробилка ДО-1М — одновалковая зубчатая дробилка для измельчения каменного угля до фракции 0–25 мм, прямой родитель запчасти
• Дробилка ВДГ-10 — валковая дробилка горизонтального типа на 10 т/ч — родственная серия в той же линейке
• Дробилка ВДП-15 — валковая дробилка повышенной производительности 15 т/ч для крупных котельных установок
• Транспортёр скребковый ТС-2-30 — смежный узел топливоподачи — транспортировка измельчённого угля от дробилки к котлу
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель измельчённой угольной фракции в крупных промышленных котельных

Крышка ДО-1М-207.02.006 — типовая запасная часть одновалковой зубчатой дробилки угля для подготовки угольной фракции под слоевые топки промышленных котлов. Сопутствующие запчасти (сегменты, плиты, валки дробильные, корпусы подшипника, шкивы, винты натяжные) — в каталоге запчастей дробилки ДО-1М. При оформлении заявки укажите заводской номер дробилки и год выпуска для уточнения модификации посадочных поверхностей.

Крышка подшипника: заказ и доставка

Крышка подшипника ДО-1М-207.02.006 отливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 5 до 10 рабочих дней с учётом литья, отжига и механической обработки. Складская позиция отгружается в день поступления оплаты. См. общий каталог запчастей.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС, а также возможна почтовая отправка для небольших партий. Упаковка — картонная коробка с прокладочным материалом для защиты чугунного литья от сколов при перевозке. Для крупных партий — деревянный ящик с обвязкой металлической лентой.

При оформлении заказа Крышка подшипника указывайте номер чертежа ДО-1М-207.02.006, тип дробилки и количество. По запросу предоставляются паспорт качества, сертификат на материал чугуна СЧ-20. Возможно изготовление Крышка подшипника из чугуна СЧ-15 для удешевления или из стального литья 25Л для повышенной ударопрочности при работе с углем содержащим включения камня и металлических примесей.
