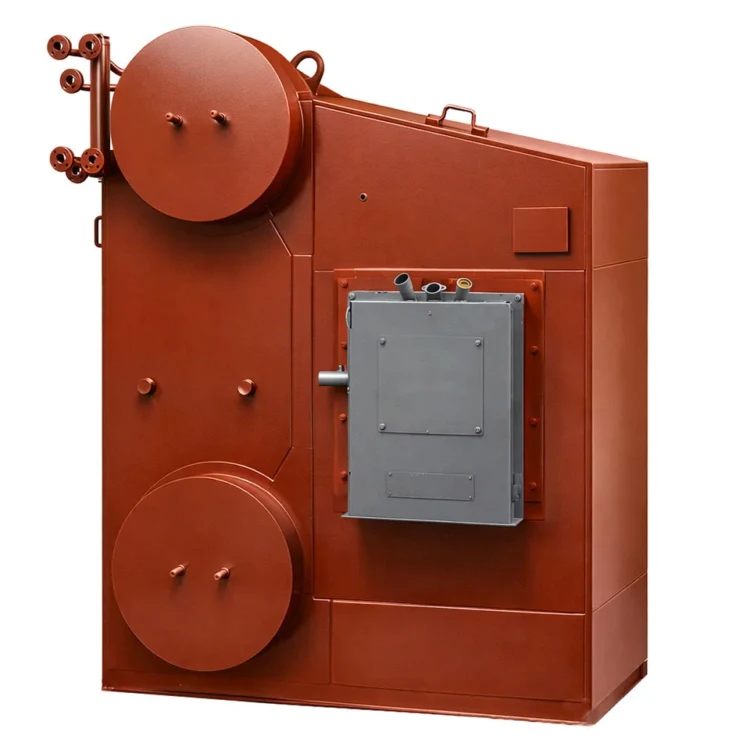

Паровой котел ДСЕ-2,5-14ГМ

Паровой котел ДСЕ-2,5-14ГМ — стационарный двухбарабанный вертикально-водотрубный агрегат для выработки 2,5 т/ч насыщенного пара рабочим давлением 1,3 МПа при сжигании природного газа низкого давления, мазута или дизельного топлива. Блок котла поставляется в обшивке и изоляции, со встроенной горелкой РГМГ-2П, что упрощает монтаж и сокращает сроки ввода в эксплуатацию. Обозначение Е-2,5-1,4ГМ соответствует типоразмеру по ГОСТ, ДСЕ — историческое заводское обозначение двухбарабонного стального котла с естественной циркуляцией расширенной серии. КЗ «Сибкотломаш» г. Бийск изготавливает котёл с заводскими гарантиями и поставкой по РФ и странам ЕАЭС.

Паровой котел ДСЕ-2,5-14ГМ: назначение и область применения

Паровой котел ДСЕ-2,5-14ГМ востребован в составе промышленных и отопительно-производственных котельных малой и средней мощности, где требуется получение технологического пара или теплоносителя для систем отопления и горячего водоснабжения. Агрегат закрывает потребности предприятий пищевой, химической и фармацевтической промышленности, мясокомбинатов, молочных заводов, тепличных хозяйств, комплексов ЖКХ, а также промышленных площадок с подведённым природным газом или резервным жидким топливом.

Конструкция и автоматика котла позволяют размещать его в стационарных кирпичных и блочно-модульных котельных, в том числе на удалённых производственных площадках. Расчётный режим работы — выдача насыщенного пара температурой 194 °С при давлении до 13 кгс/см², чего достаточно для большинства технологических потребителей: пропарочных камер, варочных аппаратов, теплообменников, сушильных установок, систем стерилизации. Производитель проектирует изделие в соответствии с требованиями ГОСТ 28193-89 «Котлы паровые стационарные с естественной циркуляцией паропроизводительностью менее 4 т/ч. Общие технические требования», что обеспечивает совместимость с типовыми проектами котельных и стандартные присоединительные размеры.

В малых ТЭЦ и заводских котельных Паровой котел ДСЕ-2,5-14ГМ часто работает в паре с одним-двумя резервными агрегатами той же серии — это позволяет проводить регламентное обслуживание без остановки технологического процесса. Конструкция предусматривает работу как в круглогодичном режиме (постоянная нагрузка), так и в сезонном (отопительный период), с возможностью гибкого регулирования паропроизводительности от 30 до 110 % от номинальной.

Паровой котел ДСЕ-2,5-14ГМ: устройство и принцип работы

Паровой котел ДСЕ-2,5-14ГМ выполнен по конструктивной схеме «D»: топочная камера и конвективный пучок размещены рядом, экранированы трубами и связаны верхним и нижним барабанами. Образующие топочную камеру элементы — левый газоплотный экран, правый топочный экран, фронтовой и задний экраны — формируют замкнутое радиационное пространство. Конвективный пучок состоит из шахматно расположенных вертикальных кипятильных труб с продольной перегородкой, обеспечивающей разворот и направленное движение дымовых газов.

Объём водяного пространства составляет 1,97 м³, парового — 0,43 м³, количество барабанов — два. Циркуляция воды естественная, обеспечивается за счёт разности плотностей в опускных и подъёмных трубах. В днищах барабанов размещены лазы, обеспечивающие свободный доступ внутрь при профилактических осмотрах труб поверхностей нагрева. На фронтовой части блока установлена ротационная газомазутная горелка РГМГ-2П, способная работать как на природном газе низкого давления, так и на мазуте или дизельном топливе. Расчётный КПД при работе на газе — 90 %, на мазуте — 88 %. Расход топлива составляет 200 м³/ч на природном газе и 192 кг/ч на мазуте.

Паровой котел ДСЕ-2,5-14ГМ: преимущества

• Двухтопливная конструкция с горелкой РГМГ-2П позволяет переходить с природного газа на резервное жидкое топливо без переоборудования.
• Поставка в обшивке и изоляции сокращает сроки монтажа и пусконаладки на площадке заказчика.
• Двухбарабанная схема с естественной циркуляцией устойчива к колебаниям тепловой нагрузки и не требует циркуляционных насосов.
• Высокий КПД до 90 % обеспечивается газоплотной перегородкой и оптимальной компоновкой поверхностей нагрева.
• Лазы в днищах барабанов упрощают внутренние осмотры и сокращают трудоёмкость планового обслуживания.
• Соответствие ГОСТ 28193-89 гарантирует совместимость с типовыми проектами котельных и взаимозаменяемость по присоединениям.
• Оптимальная мощность 2,5 т/ч закрывает потребности средних котельных без избыточного резерва.

Паровой котел ДСЕ-2,5-14ГМ: комплектация котельной

Для полноценной работы котельной с Паровой котел ДСЕ-2,5-14ГМ рекомендуется следующее оборудование:

• Экономайзер БВЭС-I-2 — подогрев питательной воды дымовыми газами
• Дымосос ДН-6,3-1500 — отвод дымовых газов из газохода
• Вентилятор ВД-2,8-3000 — подача воздуха на горение в горелку
• Установка водоподготовки ВПУ-2.5 — химводоочистка для защиты поверхностей нагрева
• Деаэраторная колонка КДА-25 — удаление кислорода и углекислоты из питательной воды
• Фильтр ФСУ-1,5-0,6-С — натрий-катионитовая ступень умягчения исходной воды

Состав и стоимость уточняйте при оформлении заказа.
