Фильтр ФСУ-1,5-0,6-С

Фильтр ФСУ-1,5-0,6-С — сорбционный угольный вертикальный фильтр диаметром 1500 мм и рабочим давлением 0,6 МПа, предназначенный для глубокой очистки исходной воды и возвратного конденсата от органических соединений, нефтепродуктов и продуктов коагуляции. Производительность аппарата составляет 17 м³/ч, что покрывает потребности котельных производительностью 5–6,5 т/ч пара.

Фильтр ФСУ-1,5-0,6-С: назначение и область применения

Фильтр ФСУ-1,5-0,6-С закрывает потребности первой ступени химводоподготовки на котельных, где исходная вода или возвратный конденсат содержат высокодисперсное масло, нефтепродукты, фенолы, остатки реагентов коагуляции и органические соединения природного происхождения. Аппарат удерживает свободный хлор, гумусовые соединения, продукты разложения мономеров пластмасс и красители — всё, что снижает рабочую ёмкость Na-катионита и провоцирует биологическое обрастание ионитов.

Применяется на котельных промышленных предприятий, объектах ЖКХ, пищевых, химических и нефтеперерабатывающих производствах, а также в схемах получения первично обессоленной воды как защита ионообменных смол перед основной ступенью обессоливания. Изделие проектируется и изготавливается в соответствии с требованиями ГОСТ Р 51871-2002 «Устройства водоочистные. Общие требования к эффективности и методы её определения» и проходит обязательную оценку соответствия по ТР ТС 010/2011.

В технологической схеме сорбционный фильтр устанавливается между механическим осветлительным фильтром ФОВ и Na-катионитовым ФИПа или ФИПр — типовая последовательность водоподготовки для контуров с производительностью по обессоленной воде 15–20 м³/ч. Применение сорбционной ступени снижает индекс активного хлора и общего органического углерода TOC до значений, безопасных для ионообменных смол, продлевает межрегенерационный пробег катионитового фильтра в 1,5–2 раза и стабилизирует качество питательной воды котла.

Аппарат рассчитан на работу при оптимальной температуре фильтруемой воды 90 °C и допускает кратковременный нагрев до 115 °C. Минимально допустимая температура составляет 70 °C — при ней эффективность сорбции активированных углей сохраняется в пределах нормы. Скорость фильтрации составляет 5–7 м/ч.

Фильтр ФСУ-1,5-0,6-С: устройство и принцип работы

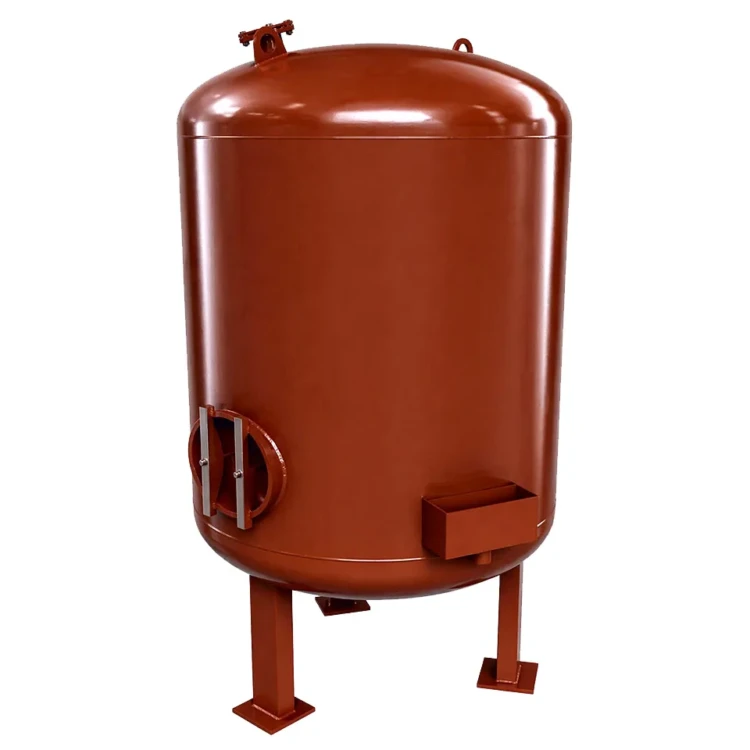

Фильтр ФСУ-1,5-0,6-С имеет конструкцию вертикального аппарата с цилиндрическим корпусом диаметром 1500 мм и общей высотой 3800 мм, эллиптическими сферическими днищами, верхним и нижним распределительными устройствами, люком для контроля и замены загрузки, патрубками входа и выхода воды, дренажным узлом и манометрами на входе и выходе для контроля перепада давления. Корпус опирается на сварные опоры, рассчитанные на крепление к плоскому фундаменту котельной без анкерных закладных.

Корпус выполняется из углеродистой стали S235JR или 09Г2С с антикоррозионным внутренним покрытием, либо из нержавеющей стали 12Х18Н10Т / AISI 304 для повышенной коррозионной нагрузки. Высота слоя фильтрующей загрузки составляет 2500 мм, объём загрузки 4,4 м³ — это активированный уголь марок АГ-3, БАУ или АР-А, реже сорбент МИУ-С либо коксовый уголь. Тип и марка загрузки выбираются по характеру удаляемой органики и требованиям к остаточной концентрации.

Принцип работы — фронтальная фильтрация сверху вниз. Исходная вода под напором 0,6 МПа поступает в верхнюю распределительную систему, равномерно растекается по поверхности слоя угля и проходит через зернистую загрузку. Органические молекулы и нефтепродукты удерживаются за счёт адсорбции на внутренней поверхности зёрен активированного угля, после чего отфильтрованная вода через нижнее распределительное устройство выводится из аппарата.

Регенерация — обратной промывкой при росте перепада давления до 0,3 МПа. Цикл регенерации включает взрыхление слоя восходящим потоком воды и вывод накопленных загрязнений в дренаж. Полная замена загрузки выполняется по графику в зависимости от нагрузки по органике: верхние 40 % сорбента удаляются на утилизацию, оставшиеся 60 % поднимаются вверх, а свежий уголь догружается в нижнюю часть.

Фильтр ФСУ-1,5-0,6-С: преимущества

• Защита Na-катионитов и деаэратора от биологического обрастания и потери ёмкости из-за нефтепродуктов
• Стабильное снижение перманганатной окисляемости на 60–85 % при оптимальной нагрузке
• Простой алгоритм регенерации обратной промывкой без применения реагентов
• Выбор материала корпуса под качество исходной воды: углеродистая сталь с покрытием или нержавеющая сталь
• Совместимость с разными типами загрузки — активированный уголь, МИУ-С, коксовый уголь — под задачу
• Гидравлические испытания при давлении 0,9 МПа — полуторный запас по прочности корпуса
• Догрузочная замена сорбента 40/60 — снижение затрат на полное обновление загрузки

Фильтр ФСУ-1,5-0,6-С: применение в котельной

Фильтр ФСУ-1,5-0,6-С работает как сорбционная ступень химводоподготовки. Для полноценной работы котельной с этим аппаратом рекомендуется следующее оборудование:

• Фильтр ФОВ-2,0-0,6 — механический осветлительный фильтр перед ФСУ
• Фильтр ФИПа I 1.5-0.6 — Na-катионитовое умягчение после сорбционной ступени
• Фильтр ФИПа II 1.5-0.6 — вторая ступень ионообмена
• Установка ВПУ-6.0 — комплекс водоподготовки 6 т/ч
• Паровой котел ДКВр-4-13С — паровой потребитель 4 т/ч
• Паровой котел КЕ-6,5-14С — потребитель 6,5 т/ч пара

Состав и стоимость уточняйте при оформлении заказа.
