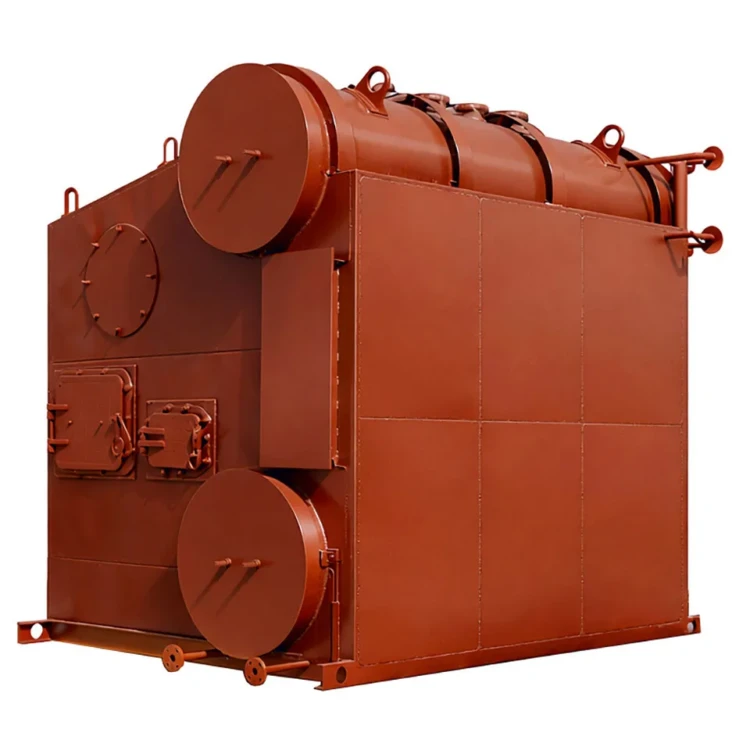

Паровой котел ДСЕ-2,5-14ШП

Паровой котел ДСЕ-2,5-14ШП — стационарный двухбарабанный вертикально-водотрубный котёл паропроизводительностью 2,5 т/ч, предназначенный для выработки насыщенного пара давлением 1,4 МПа (14 кгс/см²). Оборудование используется для технологических и отопительных нужд промышленных предприятий. Производство — КЗ «Сибкотломаш», г. Бийск.

Рабочие параметры: давление насыщенного пара — 1,4 МПа, температура пара — 194 °С, температура питательной воды — 100 °С. Котёл работает на твёрдом топливе — каменном и буром угле. Топочное устройство — механическая топка с шурующей планкой, обеспечивающая автоматическую подачу и шуровку топливного слоя.

Технические характеристики Паровой котел ДСЕ-2,5-14ШП

Паровой котел ДСЕ-2,5-14ШП входит в серию ДСЕ — двухбарабанных стационарных котлов с естественной циркуляцией, разработанных для эксплуатации в составе промышленных и отопительных котельных. Индекс модели расшифровывается следующим образом: Д — двухбарабанный, С — стационарный, Е — естественная циркуляция; 2,5 — паропроизводительность в т/ч; 14 — рабочее давление в кгс/см²; ШП — механическая топка с шурующей планкой.

Модель рассчитана на сжигание каменного и бурого угля. Механическая топка с шурующей планкой позволяет автоматизировать процесс подачи и распределения топлива по колосниковой решётке, что снижает долю ручного труда и повышает равномерность горения. Температура насыщенного пара на выходе составляет 194 °С при рабочем давлении 1,4 МПа. Питательная вода подаётся при температуре 100 °С.

Котлы серии ДСЕ широко применяются на предприятиях, где требуется надёжный источник технологического пара и теплоснабжения. Паровой котел ДСЕ-2,5-14ШП оптимален для котельных малой и средней мощности, обслуживающих производственные объекты и системы отопления.

Конструкция и принцип работы Паровой котел ДСЕ-2,5-14ШП

Конструктивно паровой котел ДСЕ-2,5-14ШП представляет собой двухбарабанный вертикально-водотрубный агрегат с естественной циркуляцией. Основу котла составляют верхний и нижний барабаны, соединённые пучком кипятильных труб. Топочная камера образована экранными трубами, которые воспринимают радиационную теплоту от факела горения.

Топка оборудована механизмом шурующей планки. Твёрдое топливо загружается на колосниковую решётку и перемещается шурующей планкой вдоль зеркала горения. Механизм обеспечивает равномерное распределение и шуровку слоя топлива, поддерживая стабильный режим сжигания.

Принцип работы: теплота, выделяемая при сгорании угля, передаётся воде через экранные и кипятильные трубы. Пароводяная смесь поднимается в верхний барабан за счёт естественной циркуляции. В верхнем барабане происходит сепарация влаги — отделение капель воды от пара. Насыщенный пар с параметрами 1,4 МПа и 194 °С отводится из верхнего барабана и направляется потребителю. Отсепарированная вода возвращается в контур циркуляции через нижний барабан.

Преимущества Паровой котел ДСЕ-2,5-14ШП

• Автоматизированная подача топлива. Механическая топка с шурующей планкой исключает ручное обслуживание топочного процесса, снижает трудозатраты и повышает стабильность горения.
• Работа на доступном топливе. Котёл рассчитан на каменный и бурый уголь — распространённые и экономичные виды твёрдого топлива.
• Надёжная конструкция. Двухбарабанная вертикально-водотрубная схема с естественной циркуляцией проверена десятилетиями эксплуатации на промышленных объектах.
• Стабильные параметры пара. Рабочее давление 1,4 МПа и температура 194 °С обеспечивают потребности широкого круга технологических процессов.
• Эффективная сепарация. Верхний барабан обеспечивает качественное отделение влаги, что гарантирует подачу сухого насыщенного пара потребителю.
• Простота обслуживания. Конструкция котла обеспечивает удобный доступ к основным элементам для осмотра, очистки и ремонта.
• Производство КЗ «Сибкотломаш». Котёл изготавливается в г. Бийске с соблюдением требований промышленной безопасности и действующих стандартов.

Область применения

Паровой котел ДСЕ-2,5-14ШП применяется в промышленных и отопительных котельных на предприятиях, где требуется насыщенный пар для технологических процессов и систем теплоснабжения. Типичные объекты: деревообрабатывающие и пищевые производства, предприятия стройиндустрии, объекты ЖКХ, сельскохозяйственные комплексы.

Котёл соответствует требованиям ГОСТ 3619-89 «Котлы паровые стационарные. Типы и основные параметры», определяющего типоразмерный ряд и основные характеристики паровых стационарных котлов.

Комплектация котельной с Паровой котел ДСЕ-2,5-14ШП

Для полноценной работы в составе котельной рекомендуется следующее оборудование:

• Экономайзер чугунный (ЭБ или ЭП) — для подогрева питательной воды уходящими дымовыми газами
• Деаэратор атмосферного типа — для удаления растворённых газов из питательной воды
• Установка водоподготовки (ХВО) — для обеспечения качества питательной воды
• Дымосос — для создания разрежения в газовом тракте котла
• Дутьевой вентилятор — для подачи воздуха в топочную камеру
• Золоуловитель (циклон или батарейный) — для очистки дымовых газов от золы
• Питательный насос — для подачи воды в котёл
• Дымовая труба — для отвода дымовых газов в атмосферу

Состав и стоимость комплектации уточняйте при оформлении заказа. КЗ «Сибкотломаш» подберёт оптимальный набор вспомогательного оборудования под параметры вашей котельной.
