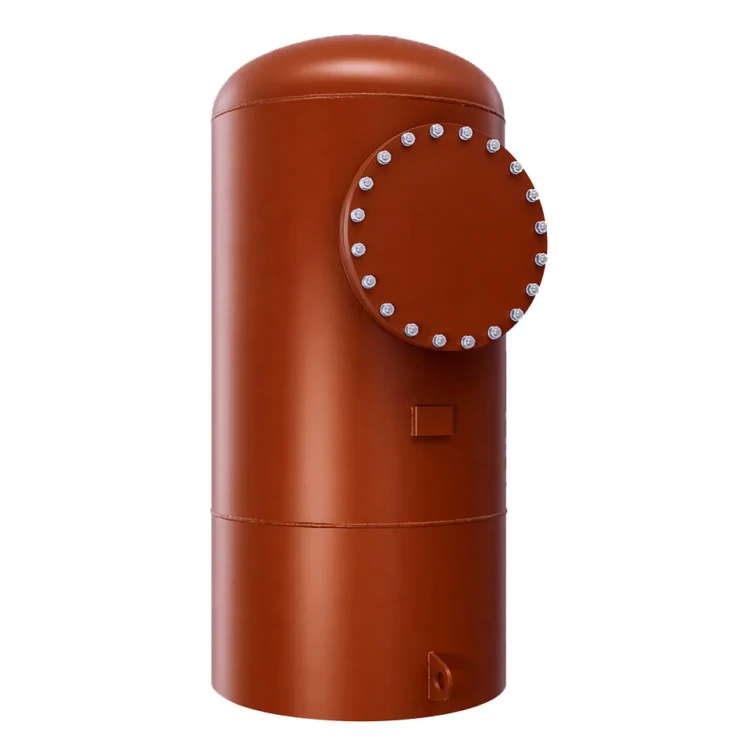

Деаэраторная колонка КДА-100

Деаэраторная колонка КДА-100 — атмосферная двухступенчатая колонка номинальной производительностью 100 т/ч, предназначенная для термической дегазации питательной воды паровых котельных большой мощности и подпиточной воды крупных тепловых сетей. Изделие соответствует требованиям ГОСТ 16860-88 «Деаэраторы термические. Типы, основные параметры, приёмка, методы контроля» и поставляется по чертежу 00.9032.016.

Деаэраторная колонка КДА-100: назначение и область применения

Деаэраторная колонка КДА-100 закрывает задачу удаления растворённого кислорода и свободной углекислоты из питательной воды промышленных котельных с группой паровых котлов общей паропроизводительностью 50–100 т/ч, ТЭЦ малой мощности и крупных муниципальных котельных микрорайонного и районного уровня. Растворённый кислород запускает язвенную коррозию экранных, кипятильных и дымогарных труб котла; свободная углекислота агрессивно атакует чугунные секции экономайзеров и углеродистые трубопроводы.

В составе атмосферного деаэратора серии ДА-100 колонка устанавливается на горизонтальный бак-аккумулятор БДА-50 объёмом 50 м³, образуя сборку ДА-100/50 — базовое промышленное исполнение. Для котельных с пиковыми нагрузками возможна параллельная установка двух деаэраторов или применение расширенного запаса деаэрированной воды через дополнительные питательные баки. Колонка монтируется на торец бака с противоположной стороны от выхода деаэрированной воды для максимального времени выдержки.

Рабочее абсолютное давление в колонке — 0,12 МПа (избыточное 0,02 МПа), температура воды на выходе — 104,25 °С, что соответствует точке насыщения для атмосферного типа. Допустимый диапазон гидравлической нагрузки — 30–120 % от номинальной (30–120 т/ч), что обеспечивает корректную работу при переменной потребности котельной без нарушения качества дегазации.

Деаэраторная колонка КДА-100: устройство и принцип работы

Деаэраторная колонка КДА-100 имеет конструкцию вертикального цилиндрического сосуда диаметром 1016 мм и высотой 2050 мм с эллиптическим верхним днищем и патрубками подвода исходной воды, греющего пара и отвода парогазовой смеси. Корпус выполнен из углеродистой стали Ст3сп либо низколегированной 09Г2С на выбор заказчика; внутренние устройства — две перфорированные струйные тарелки и непровальная барботажная тарелка увеличенной площади перфорации — изготовлены из коррозионно-стойкой нержавеющей стали 12Х18Н10Т.

Принцип работы — двухступенчатая схема дегазации в самой колонке плюс дополнительная третья ступень в баке-аккумуляторе. Поток исходной воды через входной штуцер подаётся в смесительный объём верхней тарелки, через водослив поступает на её перфорированную часть и далее каскадом через нижнюю перфорированную тарелку стекает на барботажный лист. На струйной ступени происходит грубая дегазация и нагрев воды до температуры, близкой к температуре насыщения, за счёт встречного движения греющего пара.

На барботажной ступени греющий пар подаётся под непровальную тарелку: проходя через её отверстия, он интенсивно барботирует слой воды, обеспечивая догрев до температуры насыщения и глубокую дегазацию. Площадь отверстий при увеличенной производительности 100 т/ч рассчитана так, что под тарелкой формируется устойчивая паровая подушка во всём диапазоне 30–120 % номинала. После барботажа деаэрированная вода через сливной порог уходит в бак-аккумулятор, где затопленное барботажное устройство обеспечивает третью ступень дегазации перед подачей воды к питательным насосам котельной.

Деаэраторная колонка КДА-100: преимущества

• Двухступенчатая струйно-барботажная схема в колонке плюс третья барботажная ступень в баке обеспечивают остаточное содержание кислорода в пределах нормативов ГОСТ 16860-88
• Производительность 100 т/ч позволяет обеспечить деаэрированной водой группу из 4–6 паровых котлов средней мощности или 2–4 котлов крупной мощности от одной точки
• Внутренние тарелки из нержавеющей стали 12Х18Н10Т сохраняют рабочие сечения перфорации в течение всего ресурса и не требуют замены при штатной эксплуатации
• Широкий диапазон рабочих нагрузок 30–120 т/ч (30–120 % от номинала) позволяет работать в условиях переменного потребления котельной
• Возможность исполнения корпуса из стали 09Г2С обеспечивает работу в северных климатических зонах и при повышенных требованиях к ударной вязкости
• Атмосферный тип деаэрации не требует регистрации в Ростехнадзоре как сосуда под давлением, что упрощает приёмку крупного водоподготовительного узла
• Электросварное крепление внутренних устройств к корпусу обеспечивает прочность узла при пиковых вибрационных нагрузках от барботажа

Деаэраторная колонка КДА-100: применение в котельной

Деаэраторная колонка КДА-100 поставляется как самостоятельное изделие — для построения полнокомплектного атмосферного деаэратора и согласованной работы линии водоподготовки крупной котельной рекомендуется следующее оборудование:

• Деаэратор ДА-100/50 — готовая сборка колонки с горизонтальным баком БДА-50 объёмом 50 м³
• Охладитель выпара ОВА-16 — поверхностный теплообменник для конденсации парогазовой смеси большого расхода
• Гидрозатвор для ДА 50-100 — комбинированное предохранительное устройство для деаэраторов крупного типоразмера
• ВПУ-12.0 — водоподготовительная установка натрий-катионирования производительностью 12 т/ч; для 100 т/ч котельной устанавливается параллельная группа
• Котёл паровой ДЕ-25-14ГМ-О — газомазутный котёл 25 т/ч; в составе крупной котельной обычно 4 котла, питаемых от одной КДА-100
• Котёл паровой КЕ-25-14С — угольный котёл 25 т/ч для слоевых котельных большой мощности

Состав и стоимость комплекта уточняйте при оформлении заказа.
