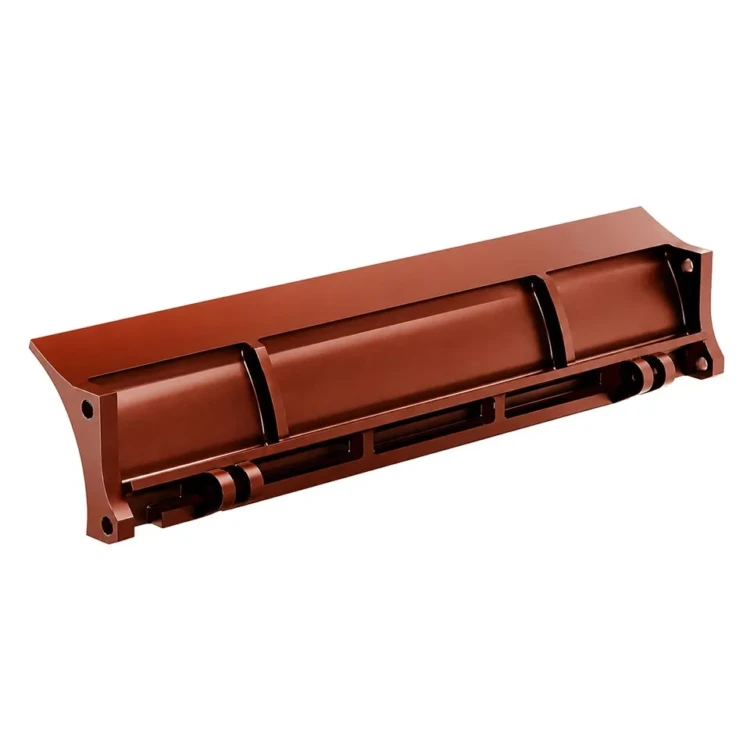

Лоток верхний. Т67.00.001М2; 00.1601.022

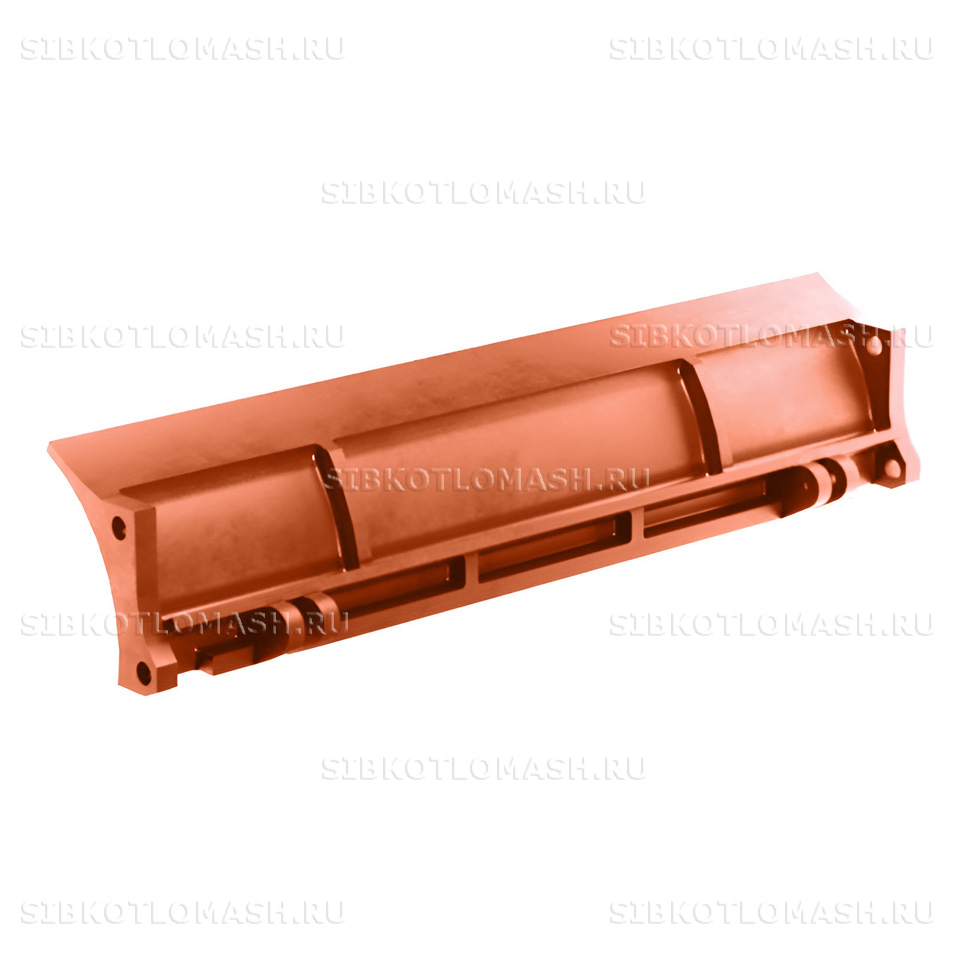

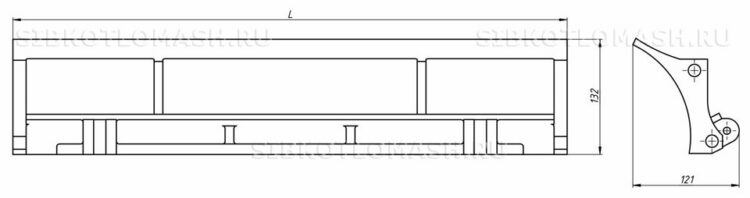

Лоток верхний Т67.00.001М2 — литая чугунная запасная часть забрасывателя пневмомеханического производства КЗ «Сибкотломаш» г. Бийск. Эта деталь представляет собой отбойную плиту верхней части загрузочной зоны забрасывателя ЗП-600 и направляет угольный поток к ротору, ограничивая разлёт мелких фракций в сторону угольного ящика. Унифицированный заводской код — 00.1601.022.

Лоток верхний: назначение и применяемость

Лоток верхний Т67.00.001М2 устанавливается в верхней части корпуса забрасывателя пневмомеханического ЗП-600 (Т67.00.000М2). Деталь принимает на себя восходящие потоки угольной пыли и крупных кусков, отражённых лопатками ротора, и направляет их обратно в зону заброса. От плоскостности и формы рабочей поверхности лотка зависят равномерность распределения слоя топлива на колосниковой решётке и минимизация пылеуноса.

В сборке деталь крепится между боковыми стенками корпуса и верхним фланцем передней стенки Т67.00.080М2, образуя верхнюю границу проточной зоны. Компактный аналог — лоток верхний Т67.00.001М2-01 для забрасывателя ЗП-400 с длиной 432 мм.

Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что позволяет работать лотку в неотапливаемых котельных при отрицательных температурах окружающего воздуха и одновременно выдерживать прогрев до 200 °С со стороны топочной зоны.

Лоток верхний: материал и технология изготовления

Лоток верхний Т67.00.001М2 отливается из серого чугуна СЧ10 по ГОСТ 1412-85. Эта марка обеспечивает удовлетворительные литейные характеристики, демпфирование вибраций от подачи угля и достаточную прочность при массе детали 9 кг. Плотность сплава 7,0 г/см³, твёрдость 143–229 HB, предел прочности при растяжении не ниже 100 МПа.

Технологический маршрут: формовка по деревянной модели, заливка расплавленного чугуна в песчано-глинистые формы, выбивка отливки, отжиг для снятия литейных напряжений, обрубка облойного шва и механическая обработка крепёжных мест по чертежу Т67.00.001М2. Шероховатость рабочей поверхности — Ra 6,3, что обеспечивает скольжение угольных фракций без зацеплений.

Готовая отливка проходит трёхступенчатый контроль: визуальный — на отсутствие литейных раковин и трещин, размерный — по карте допусков, выборочный — замер твёрдости поверхности. Перед отгрузкой деталь маркируется заводским клеймом и грунтуется атмосферостойкой эмалью для защиты от коррозии при длительном хранении на складских площадках.

Габариты литого контура — 632×400×30 мм по основной плоскости; по периметру предусмотрены литые усиливающие рёбра и фланцы крепления к боковым стенкам корпуса. Конструкция обеспечивает запас по жёсткости при ударных нагрузках от отражённых лопатками угольных кусков.

Лоток верхний: совместимое оборудование

Лоток верхний Т67.00.001М2; 00.1601.022 устанавливается на следующее оборудование:

• Забрасыватель топлива ЗП-400 — пневмомеханический забрасыватель малого типоразмера, рабочая ширина ротора 400 мм
• Забрасыватель топлива ЗП-600 — пневмомеханический забрасыватель увеличенного типоразмера, рабочая ширина ротора 600 мм
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием каменного угля, штатно комплектуется забрасывателями ЗП-600
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ, рассчитан на сжигание каменных и бурых углей с забрасывателями ЗП-600
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой для слоевого сжигания угля, оснащается забрасывателями серии ЗП

Деталь востребована при ремонте котельных установок с паровыми котлами серий ДЕ, КЕ и водогрейными КВм, КВ-ТС, оснащёнными пневмомеханическими забрасывателями серии Т67 для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти узла трансмиссии забрасывателя можно подобрать в каталоге запчастей забрасывателей топлива. Совместимость подтверждается контрольной примеркой по чертежу: размеры посадочных поверхностей и сопрягаемых элементов должны соответствовать паспортным значениям конкретного типоразмера забрасывателя.

Лоток верхний: заказ и доставка

Лоток верхний Т67.00.001М2 поставляется со склада при наличии или изготавливается под заказ за 5–10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как одну деталь под аварийный ремонт, так и комплектами на парк забрасывателей котельной.

Доставка организуется транспортными компаниями по территории Российской Федерации и странам Евразийского экономического союза. Упаковка — деревянный ящик с обрешёткой или паллет с обвязкой; для крупных заказов формируется отдельный контейнер с торцовыми упорами, что исключает подвижки литых деталей при перевозке. Изделия сопровождаются паспортом качества и сертификатом материала.

При оформлении заявки укажите номер чертежа Т67.00.001М2 или аналог 00.1601.022, требуемое количество и тип забрасывателя ЗП-600. Менеджеры КЗ «Сибкотломаш» подтвердят наличие на складе, сроки изготовления и условия в течение рабочего дня; одновременно можно запросить компактный аналог Т67.00.001М2-01 и сопутствующие позиции корпуса.
