Лебедка. 29Е4-09.00.000АСБ

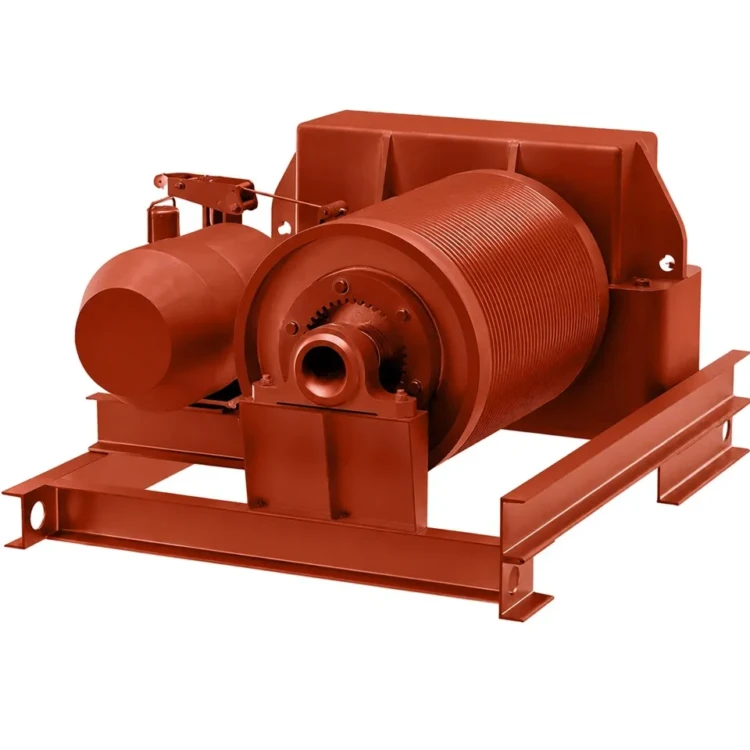

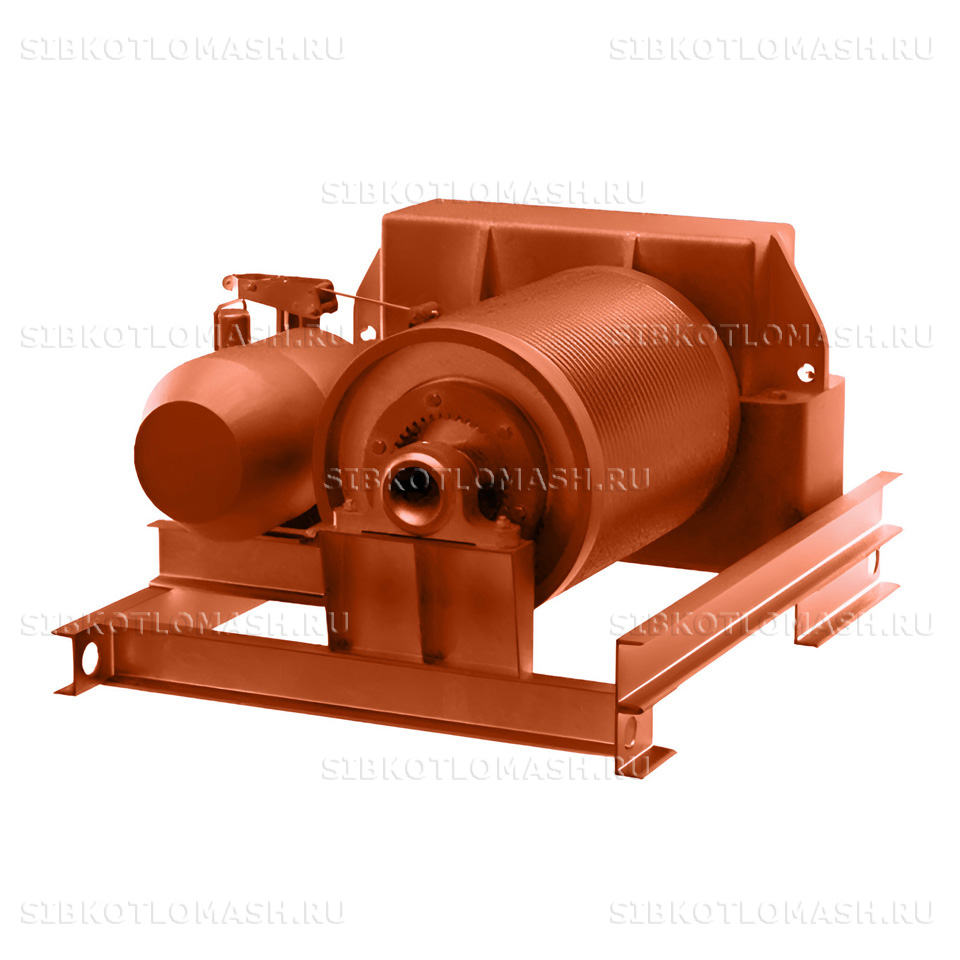

Лебедка 29Е4-09.00.000АСБ — запасная часть подъёмника скрепково-ковшового модернизированного производства КЗ «Сибкотломаш» г. Бийск. Однобарабанная реверсивная лебёдка обеспечивает подъём ковша по направляющим шлакосборного канала и возврат его в исходное положение. Модификация «А» предназначена для подъёмников с углом подъёма 75°.

Лебедка: назначение и применяемость

Лебедка 29Е4-09.00.000АСБ устанавливается на площадке участка головного подъёмника ПСКМ-0,5-75° и ПСКМ-0,35-75°. Через канат лебёдки происходит перемещение ковша по направляющим пути: рабочий ход — подъём от хвостового участка к разгрузочному стопору на участке головном, обратный ход — спуск под действием собственного веса с реверсивным торможением барабана.

Лебёдка относится к категории однобарабанных реверсивных с электроприводом. Тяговое усилие на канате — не более 2000 кгс (19 600 Н), скорость движения каната — не менее 0,5 м/с. Барабан имеет канатоёмкость 65 м, что обеспечивает общую длину скреперования подъёмника до 57 м. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Привод осуществляется электродвигателем через червячный редуктор и систему муфт. Управление лебёдкой ведётся с пульта оператора в соответствии с положением концевых выключателей хвостового и головного участков. Лебёдка комплектуется тормозом нормально-замкнутого типа, который удерживает ковш в любом положении при отключении питания.

Лебедка: материалы и изготовление

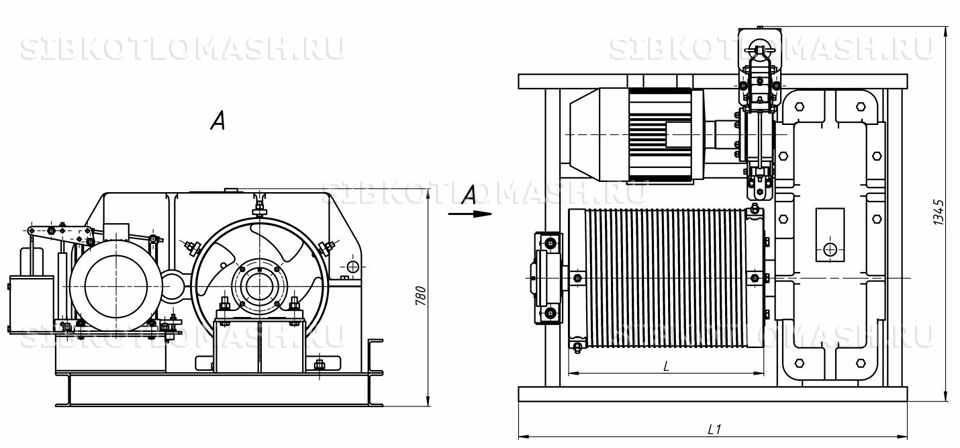

Лебедка изготавливается как сборная сварная конструкция. Рама лебёдки — Сталь Ст3 по ГОСТ 380-2005, листы 8–12 мм с укосинами жёсткости. Барабан — сварной из листового проката Сталь 09Г2С по ГОСТ 19281-2014 с механической обработкой посадочного диаметра. Вал барабана — Сталь 45 закалённая, с термообработкой шеек под посадочные подшипники. Редуктор — стандартный червячный по ГОСТ 19672-74 или специального исполнения с фланцевым присоединением к раме.

Корпус редуктора чугунный из СЧ-20 для демпфирования вибрации, валы и шестерни редуктора — Сталь 40Х с улучшением. Тормозной шкив — Сталь 35 с обработкой посадочной поверхности под колодки тормоза. Электродвигатель применяется отдельной поставкой по ГОСТ 28173 или ГОСТ 28330 (взрывозащищённое исполнение для запылённых помещений).

После сборки лебёдка проходит обкатку на стенде: проверяется лёгкость хода барабана, симметрия натяжения тормоза, отсутствие вибрации редуктора, температура подшипников после 30 минут работы. Финишная обработка — антикоррозионное лакокрасочное покрытие по ГОСТ 9.032. Каждая лебёдка комплектуется паспортом с указанием номера партии редуктора, сертификатом на электродвигатель и руководством по эксплуатации.

Лебедка: совместимое оборудование

Лебедка 29Е4-09.00.000АСБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи на котельных установках:

• Транспортёр скребковый ТС-2-30 — основной транспортёр угольной нитки топливоподачи производительностью до 30 т/ч
• Транспортёр скребковый ТС-2-28 — транспортёр предыдущей серии для совместимых схем топливоподачи
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием угля — типовой потребитель угольной фракции от подъёмника
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ для крупных котельных установок
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой, обеспечивается углём через скиповый подъёмник

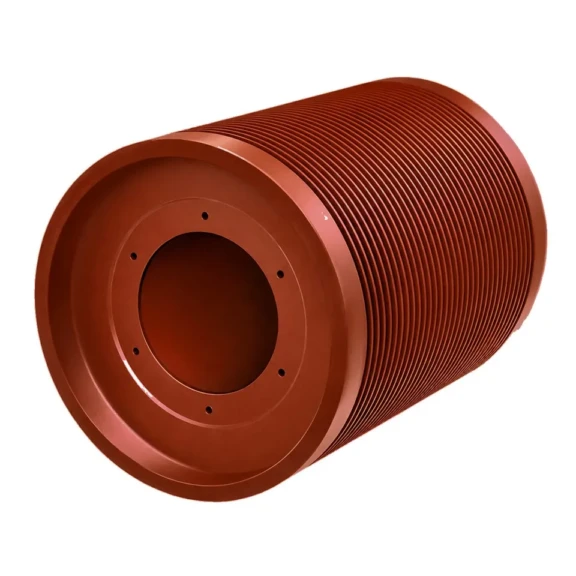

Лебедка — типовой узел скипового подъёмника ПСКМ или конвейера ленточного типа, используемого в котельных малой и средней мощности с ручной системой топливоподачи. Сопутствующие запчасти подъёмников (барабаны лебёдки, ковши, корпусы катков, щёки участков, крышки) — в каталоге запчастей подъёмников. Совместимость определяется по чертежу серии и габаритам сопрягаемых посадочных поверхностей.

Лебедка: заказ и доставка

Лебедка 29Е4-09.00.000АСБ изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 15 до 25 рабочих дней (с учётом сборки и обкатки на стенде). Складская позиция отгружается в день поступления оплаты. Электродвигатель уточняется при заказе и поставляется отдельным грузовым местом. Полный перечень доступных запасных частей — каталог запчастей подъёмников.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой, ответственные узлы (вал барабана, тормозной шкив) защищаются от ударов и пыли. Электродвигатель упаковывается отдельно. Для крупных партий — отгрузка 20-футовым контейнером.

При оформлении заказа указывайте номер чертежа 29Е4-09.00.000АСБ, модель подъёмника, требуемую модификацию электродвигателя (общепромышленная или взрывозащищённая) и параметры электросети. По запросу предоставляются паспорт качества, сертификаты на материалы и электродвигатель, акт обкатки на стенде. Возможна также поставка лебёдки в комплекте с пультом управления и кабельной разводкой.
