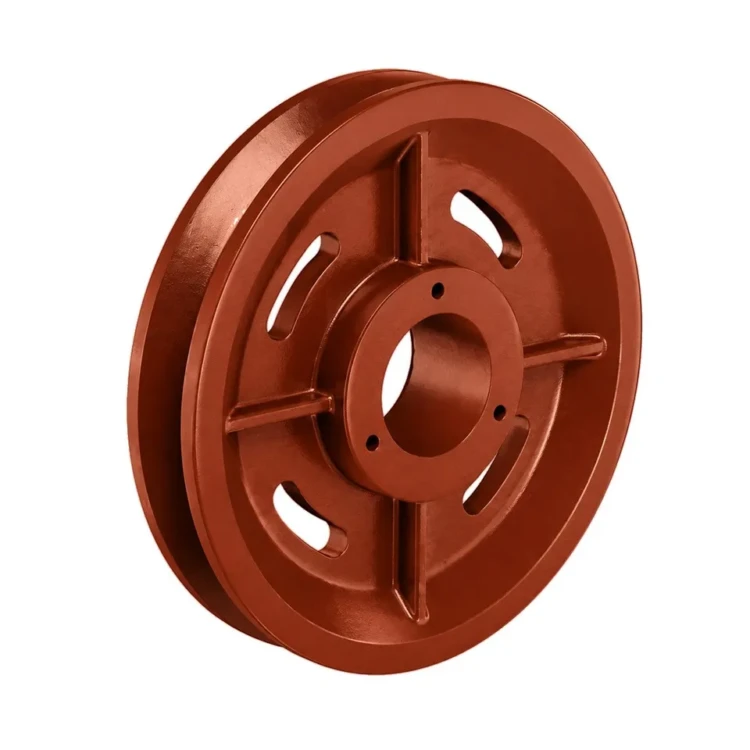

Блок Д 300. 29Е4-09.01.001

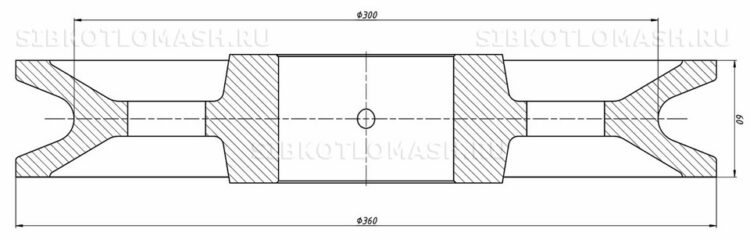

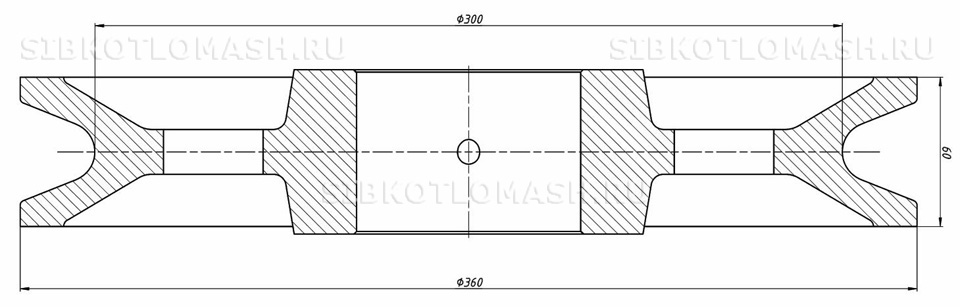

Блок Д 300 29Е4-09.01.001 — запасная часть подъёмника скрепково-ковшового модернизированного производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой канатный ролик-блок диаметром 300 мм без рамы. Применяется как сменная позиция в направляющих узлах хвостового участка подъёмника ПСКМ, входит в состав сборки Блок Д 300 с рамой (артикул 29Е4-09.00.000СБ).

Блок Д 300: назначение и применяемость

Блок Д 300 29Е4-09.01.001 устанавливается в направляющем узле хвостового участка 29Е5-03.00.000СБ подъёмника ПСКМ-0,5-75° и ПСКМ-0,35-75°. Канавка на наружной поверхности блока служит дорожкой качения для каната, перенаправляя его с наклонного направляющего пути в шлакосборный канал. Больший диаметр Ø300 мм по сравнению с поддерживающими блоками Ø160 необходим для снижения изгибной нагрузки на канат в точке перегиба.

Блок монтируется на оси рамы через подшипник качения. Замена блока выполняется с разборкой узла: снимается крышка рамы, выпрессовывается ось с подшипниками, заменяется ролик, узел собирается обратно со свежей смазкой. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

При работе подъёмника блок вращается под нагрузкой от каната с амплитудой 0,5 м/с. По мере наработки канавка вырабатывается, и при глубине выработки более 1,5 мм блок подлежит замене для сохранения целостности каната. Срок службы блока при штатной эксплуатации и регулярной смазке подшипника — не менее 30 000 часов работы подъёмника.

Блок Д 300: материалы и изготовление

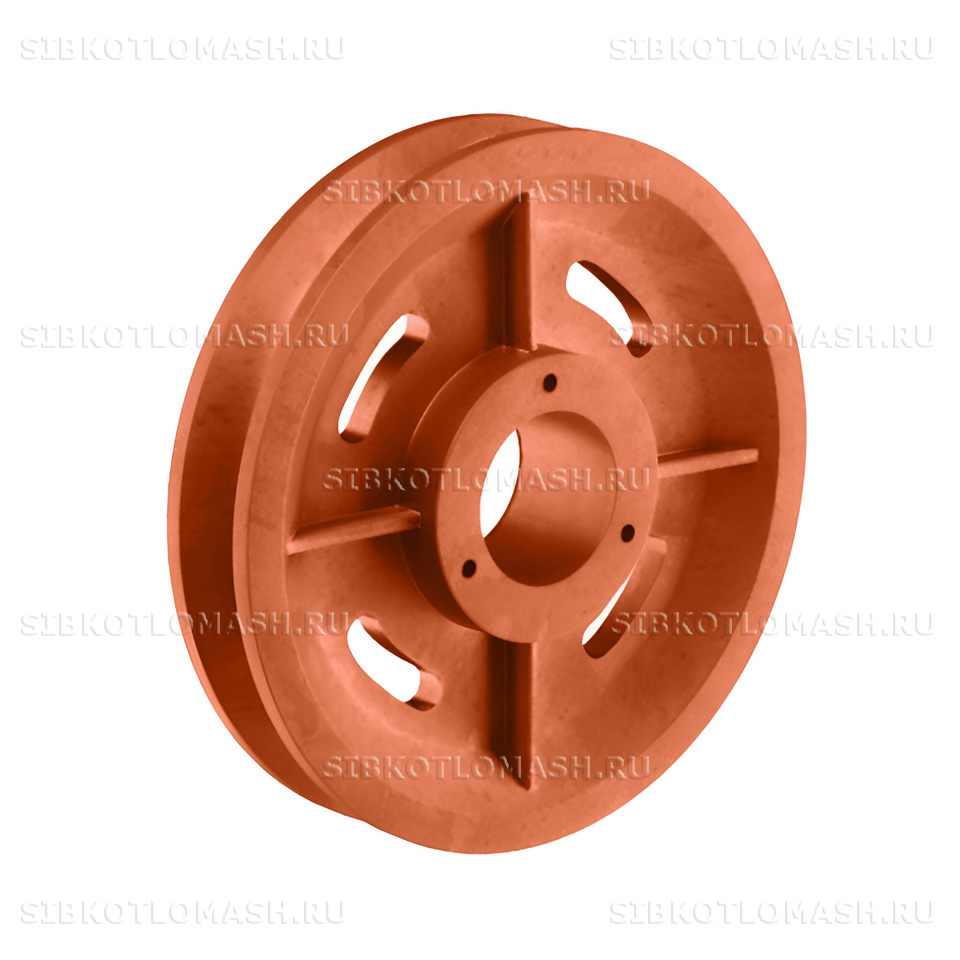

Блок Д 300 изготавливается литьём из серого чугуна СЧ-20 по ГОСТ 1412-85. Серый чугун выбран за коррозионную стойкость во влажной агрессивной среде, лёгкость литья по форме сложного профиля канавки и хорошие демпфирующие свойства. Внутренняя конструкция блока выполняется с облегчающими полостями — это снижает массу детали без потери прочности.

Технология изготовления: литьё в песчано-глинистые формы с последующим отжигом для снятия литейных напряжений. Механическая обработка включает проточку посадочного отверстия под подшипник, проточку канавки под канат по радиусу профиля, фрезеровку торцевых поверхностей и облегчающих окон. Допуск по диаметру канавки — ±0,3 мм, по посадочному диаметру — ±0,05 мм.

По требованию заказчика возможно изготовление из износостойкого чугуна СЧ-25 или из стального литья 25Л — это повышает ресурс блока в 1,5–2 раза при работе с особо абразивным шлаком. Финишная обработка — антикоррозионная грунтовка и эмаль по ГОСТ 9.032. Каждый блок маркируется клеймом партии. Контроль ОТК: внешний осмотр отливки, замер посадочного диаметра и диаметра канавки, проверка плоскостности торцов.

Блок Д 300: совместимое оборудование

Блок Д 300 29Е4-09.01.001 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи на котельных установках:

• Транспортёр скребковый ТС-2-30 — основной транспортёр угольной нитки топливоподачи производительностью до 30 т/ч
• Транспортёр скребковый ТС-2-28 — транспортёр предыдущей серии для совместимых схем топливоподачи
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием угля — типовой потребитель угольной фракции от подъёмника
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ для крупных котельных установок
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой, обеспечивается углём через скиповый подъёмник

Блок Д 300 — типовой узел скипового подъёмника ПСКМ или конвейера ленточного типа, используемого в котельных малой и средней мощности с ручной системой топливоподачи. Сопутствующие запчасти подъёмников (барабаны лебёдки, ковши, корпусы катков, щёки участков, крышки) — в каталоге запчастей подъёмников. Совместимость определяется по чертежу серии и габаритам сопрягаемых посадочных поверхностей.

Блок Д 300: заказ и доставка

Блок Д 300 29Е4-09.01.001 отливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 5 до 10 рабочих дней с учётом литья, отжига и механической обработки. Складская позиция отгружается в день поступления оплаты. Возможна поставка в составе сборки Блок Д 300 с рамой 29Е4-09.00.000СБ. См. каталог запчастей подъёмников.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой, канавка блока защищается мягким прокладочным материалом для исключения сколов и царапин при перевозке. Для крупных партий — отгрузка 20-футовым контейнером.

При оформлении заказа Блок Д 300 указывайте номер чертежа 29Е4-09.01.001, диаметр штатного каната подъёмника, модель и количество. По запросу предоставляются паспорт качества, сертификат на материал чугуна СЧ-20, фотоотчёт перед отгрузкой. Возможно изготовление из износостойкого чугуна СЧ-25, стального литья 25Л или с наплавкой канавки твердосплавным электродом для повышения ресурса работы блока.
