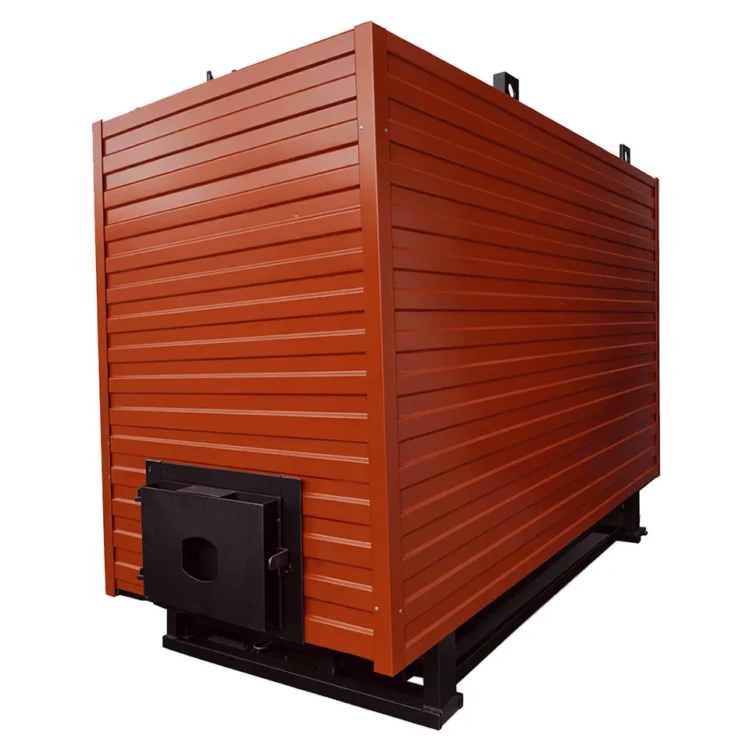

Котел КВр-3,0-95

Водогрейный котел КВр-3,0-95 (альтернативное обозначение КВр-3,0-95ШП) — стальной водогрейный котёл на твёрдом топливе с тепловой мощностью 3,0 МВт (2,58 Гкал/ч), предназначенный для работы в системах отопления и горячего водоснабжения промышленных предприятий, административных и производственных зданий.

Котёл рассчитан на нагрев воды от 70 до 95 °С при рабочем давлении 0,6 МПа. Расчётным топливом является каменный уголь марок Д, Г, ДГ; допускается работа на буром угле, дровах, торфе и прочих видах твёрдого топлива. КПД агрегата составляет 82 %, расход топлива при номинальной нагрузке — около 563 кг/ч.

Технические характеристики водогрейного котла КВр-3,0-95

Водогрейный котел КВр-3,0-95 применяется в системах централизованного теплоснабжения производственных объектов, сельскохозяйственных предприятий, котельных жилых комплексов и посёлков. Агрегат обеспечивает стабильный тепловой режим при переменных нагрузках и рассчитан на длительную эксплуатацию в сложных климатических условиях. Для повышения КПД установки рекомендуется использовать водяной экономайзер ВТИ, который позволяет утилизировать тепло уходящих газов.

Котлоагрегат выпускается в нескольких исполнениях по виду топки: с ручной колосниковой решёткой (РПК), с полумеханической топкой и с механической слоевой топкой ТЛЗМ или ТЛПХ. Исполнение подбирается в зависимости от требований заказчика и вида используемого топлива. Объём воды в котле — 2300 л, расход воды через агрегат — 103 м³/ч.

Конструкция и принцип работы

Конструктивно котёл выполнен по трёхходовой схеме движения газов: топочные газы проходят через топочную камеру, первый и второй конвективные пакеты, после чего направляются в дымовую трубу или систему газоочистки. Поверхности нагрева образованы экранными и конвективными трубами диаметром 51×2,5 мм, соединёнными с верхними и нижними коллекторами. Вода движется по трубам снизу вверх, обеспечивая надёжную естественную циркуляцию.

Топочная камера экранирована с трёх сторон радиационными поверхностями нагрева, что обеспечивает эффективное поглощение лучистой теплоты. Каркас котла сварной, из профильного проката, с креплением обмуровки и тепловой изоляции. Котёл поставляется как единый транспортабельный блок, полностью собранный на заводе.

Топочное устройство и эксплуатация

Стандартная топка котла КВр-3,0-95 — ручная или полумеханическая колосниковая решётка с принудительной подачей дутьевого воздуха. Дутьевой вентилятор обеспечивает равномерное распределение воздуха по зонам горения, что снижает механический недожог и повышает полноту сгорания топлива. Загрузка топлива производится периодически через загрузочный люк, удаление шлака — через зольный бункер.

Для обеспечения безопасной эксплуатации котёл оснащён предохранительными клапанами, манометрами, термометрами и автоматикой аварийного отключения. Конструкция соответствует требованиям ГОСТ Р 55682.0-2013 на водогрейные котлы. Регламентное обслуживание выполняется 1 раз в год в межотопительный период: чистка поверхностей нагрева, ревизия арматуры, проверка теплоизоляции и обмуровки. Грамотное обслуживание обеспечивает срок службы котла не менее 20 лет.

При выборе мощности агрегата следует учитывать тепловые потери здания, расчётные температуры наружного воздуха региона эксплуатации и суммарную площадь отапливаемых помещений. Правильно подобранный котёл обеспечивает оптимальный тепловой режим при минимальном расходе топлива. Для объектов с переменным графиком теплопотребления рекомендуется каскадная схема из двух котлов меньшей мощности, что повышает гибкость регулирования и резервирование теплоснабжения.

Поставка и комплектация

Котёл КВр-3,0-95 поставляется в виде единого транспортабельного блока в тепловой изоляции с обшивкой из оцинкованной стали. Габариты транспортабельного блока — 3800×2100×2600 мм (ДхШхВ), масса — 8000 кг. В базовую комплектацию входят: котёл в сборе с изоляцией и обшивкой, дутьевой вентилятор, топочная решётка, предохранительные клапаны, запорная арматура, контрольно-измерительные приборы, паспорт и руководство по эксплуатации.
