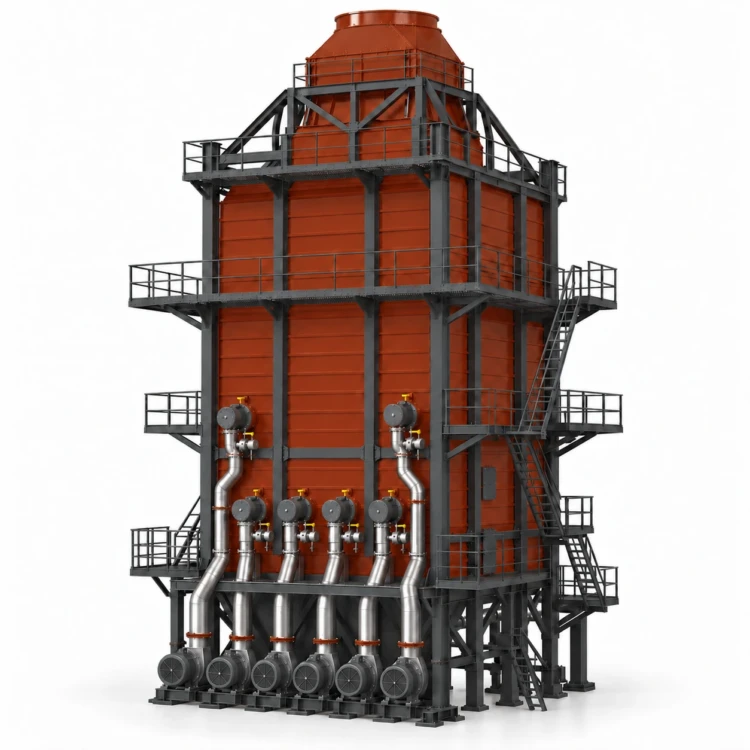

Котел ПТВМ-50
| Технические характеристики | |
|---|---|
| Теплопроизводительность, МВт | 58,2 |
| Вид топлива | Газ / Мазут |
| Компоновка | Башенный |
| Рабочее давление на входе, МПа | 2,5 |
| Температура воды на входе, °С | 70/110 |
| Температура воды на выходе, °С | 150 |
| Регулирование нагрузки, % | 30–100 |
| Расход воды (основной / пиковый), т/ч | 619/1229 |
| Габариты компоновки (Д×Ш×В), мм | 9350×8780×12245 |
| Расчётная масса котла, кг | 106000 |
Описание
Котел ПТВМ-50 — башенный водотрубный агрегат теплопроизводительностью 58,2 МВт, или 50 Гкал/ч, на природном газе и мазуте. Он нагревает сетевую воду до 150 °С. Температура на входе составляет 70 °С в основном и 110 °С в пиковом режиме.
Башенная компоновка
Топочная камера расположена под конвективной частью. Продукты сгорания поднимаются из зоны горения к конвективным пакетам, поэтому поверхности нагрева размещены по высоте одного газового тракта. Экраны топки воспринимают лучистую теплоту; верхние пакеты используют тепло дымовых газов при их обтекании труб.
В типовой конструкции предусмотрены двенадцать горелок. При наладке важны распределение топлива и воздуха, устойчивость факелов и равномерность тепловой нагрузки экранов. Изменение числа работающих горелок и их нагрузки выполняют по режимной документации котла.
Основной и пиковый режимы
Номинальный расход воды составляет 619 т/ч при графике 70–150 °С и 1229 т/ч при графике 110–150 °С. В пиковом режиме температурный перепад вдвое меньше, поэтому для передачи той же мощности нужен почти двойной проток. Схему водяного тракта и насосную группу привязывают к выбранному режиму.
Рабочее избыточное давление на входе — 2,5 МПа, гидравлическое сопротивление — не более 0,25 МПа. Эти величины нельзя подменять друг другом: первая характеризует давление воды в котле, вторая — потерю напора при её движении. Допустимый диапазон тепловой нагрузки — 30–100 %.
Топливо и обслуживание
В основном режиме расчётный КПД составляет 91,5 % на газе и 89,0 % на мазуте. Расход природного газа — 6340 нм³/ч при низшей теплоте сгорания 8620 ккал/м³. Для пикового режима расход и КПД приведены отдельно в полной таблице характеристик: температурный график влияет на тепловой баланс.
Трубам необходимы чистота внутренней поверхности и достаточный проток. Подпитку организуют через водоподготовку и деаэрацию. При работе на мазуте контролируют наружные отложения конвективной части. Высота компоновки 12245 мм требует площадок и средств доступа для обслуживания верхних пакетов. Общие требования содержатся в ГОСТ 21563-2016.
КЗ «Сибкотломаш» подбирает исполнение по роли котла в тепловой схеме, параметрам топлива и условиям монтажа башенного блока.
| Полные технические характеристики | |
|---|---|
| Типоразмер | ПТВМ-50 |
| Альтернативное обозначение | КВ-ГМ-58,2-150 |
| Теплопроизводительность, МВт | 58,2 |
| Вид топлива | Газ / Мазут |
| Компоновка | Башенный |
| Рабочее давление на входе, МПа | 2,5 |
| Температура воды на входе, °С | 70/110 |
| Температура воды на выходе, °С | 150 |
| Регулирование нагрузки, % | 30–100 |
| Расход воды (основной / пиковый), т/ч | 619/1229 |
| КПД на газе, % | 91,5 |
| КПД на мазуте, % | 89 |
| Расход газа при Qрн=8620 ккал/м³, нм³/ч | 6340 |
| Расчётная температура уходящих газов (газ / мазут), °С | не более 190/245 |
| Количество горелочных устройств по каталогу, шт. | 12 |
| Гидравлическое сопротивление, МПа | 0,25 |
| Тип котла | Водотрубный водогрейный |
| Минимальное абсолютное давление воды на выходе, МПа | 1,0 |
| Расход газа в пиковом режиме, нм³/ч | 6428 |
| Расход мазута (основной / пиковый), кг/ч | 6093 / 6167 |
| КПД на газе в пиковом режиме, % | не менее 90,2 |
| Сейсмичность по справочному каталогу, балл | не более 6 |
| Режимы работы | Основной / пиковый |
| КПД на мазуте в пиковом режиме, % | не менее 87,9 |
| Габариты компоновки (Д×Ш×В), мм | 9350×8780×12245 |
| Расчётная масса котла, кг | 106000 |
