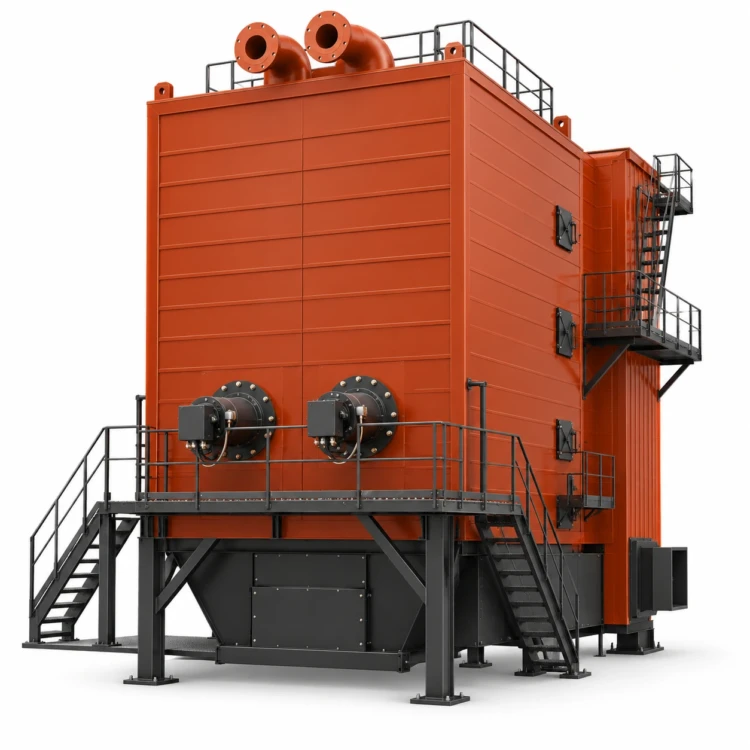

Котел КВ-ГМ-50-150
| Технические характеристики | |
|---|---|
| Теплопроизводительность, МВт | 58,2 |
| Вид топлива | Природный газ / мазут |
| Давление воды на входе (справочное исполнение), МПа | до 1,6 |
| Температура воды на входе, °С | 70 / 110 (основной / пиковый) |
| Температура воды на выходе, °С | 150 |
| Регулирование нагрузки, % | 20–100 |
| Расход воды, т/ч (основной / пиковый) | 618/1230 |
| КПД на газе / мазуте, % | 93,3/91,5 |
| Габариты компоновки (Д×Ш×В), мм | 10000×11895×13400 |
| Масса блока котла, кг | 82000 |
Описание
Котел КВ-ГМ-50-150 рассчитан на 58,2 МВт, или 50 Гкал/ч. Он нагревает сетевую воду до 150 °С в основном и пиковом режимах. Для описанного исполнения расход воды составляет 618 т/ч при входной температуре 70 °С и 1230 т/ч при 110 °С.
П-образная компоновка
Топочная камера и конвективная шахта расположены рядом и соединены верхним поворотным газоходом. Факелы двух типовых горелок РГМГ-20 нагревают водяные экраны топки. Далее продукты сгорания разворачиваются и проходят через конвективную поверхность, отдавая оставшуюся теплоту воде.
В типовой конструкции экраны изготовлены из труб 60×3 мм с коллекторами 273×10 мм. Конвективная поверхность состоит из трёх пакетов U-образных труб 28×3 мм; полусекции соединены со стояками 83×3,5 мм. Трубная система опирается на портал. Опорные узлы должны допускать предусмотренное конструкцией тепловое расширение.
Основной и пиковый режимы
При основном графике вода нагревается на 80 °С, в пиковом — на 40 °С. Для передачи одной и той же мощности во втором случае нужен почти двойной проток. Поэтому переход в пиковый режим затрагивает насосы, арматуру и гидравлическую схему котла; ограничиться изменением температуры на регуляторе нельзя.
Гидравлическое сопротивление указанного исполнения — 0,25 МПа. Диапазон регулирования тепловой нагрузки — 20–100 %. Автоматика должна поддерживать требуемые расход и давление воды одновременно с управлением горелками.
Топливо и эксплуатационные системы
На номинальной нагрузке расчётные расходы составляют 6250 м³/ч природного газа или 5750 кг/ч мазута. КПД — 93,3 % на газе и 91,5 % на мазуте. Мазутное хозяйство обеспечивает подготовку топлива к распыливанию; конвективные поверхности нуждаются в удалении наружных отложений.
На стороне воды предусматривают водоподготовку и деаэрацию подпитки. Требуемая производительность этих систем определяется расходом подпитки, а не полным циркуляционным расходом котла. Тягу и дутьё рассчитывают на газовый тракт с учётом загрязнения поверхностей. Общие требования к основному и пиковому водогрейному оборудованию приведены в ГОСТ 21563-2016.
КЗ «Сибкотломаш» нужны выбранный режим работы, параметры сети и схема котельной, включая насосную группу и топливное хозяйство.
| Полные технические характеристики | |
|---|---|
| Типоразмер | КВ-ГМ-50-150 |
| Альтернативное обозначение | КВ-ГМ-58,2-150 |
| Теплопроизводительность, МВт | 58,2 |
| Вид топлива | Природный газ / мазут |
| Давление воды на входе (справочное исполнение), МПа | до 1,6 |
| Температура воды на входе, °С | 70 / 110 (основной / пиковый) |
| Температура воды на выходе, °С | 150 |
| Регулирование нагрузки, % | 20–100 |
| Расход воды, т/ч (основной / пиковый) | 618/1230 |
| КПД на газе / мазуте, % | 93,3/91,5 |
| Тип котла | Водотрубный водогрейный |
| Давление воды на выходе, МПа | не менее 1 |
| Гидравлическое сопротивление, МПа | 0,25 |
| Расход природного газа, м³/ч | 6250 |
| Расход мазута, кг/ч | 5750 |
| Средний срок службы | Не менее 20 лет при 3000 ч/год с номинальной нагрузкой |
| Трубы топочных экранов (диаметр × стенка), мм | 60×3 |
| Коллекторы топочных экранов (диаметр × стенка), мм | 273×10 |
| Трубы конвективной поверхности (диаметр × стенка), мм | 28×3 |
| Конвективная поверхность | U-образные трубные ширмы |
| Обмуровка | Облегчённая обмуровка и теплоизоляция |
| Компоновка | П-образная |
| Количество горелок в типовом исполнении, шт. | 2 |
| Тип совместимой горелки по каталогу | РГМГ-20 |
| Количество конвективных пакетов, шт. | 3 |
| Стояки конвективных полусекций (диаметр × стенка), мм | 83×3,5 |
| Габариты компоновки (Д×Ш×В), мм | 10000×11895×13400 |
| Масса блока котла, кг | 82000 |
