Котел КВ-ТС-50-150

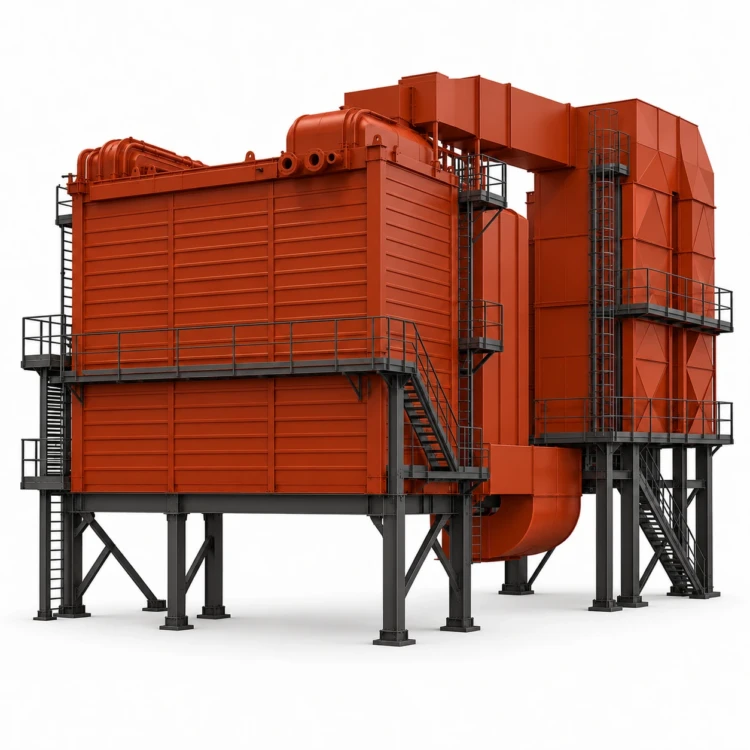

Котел КВ-ТС-50-150 — угольный водогрейный котёл теплопроизводительностью 58,2 МВт, или 50 Гкал/ч. В описанном исполнении предусмотрены основной график 70–150 °С и пиковый график 110–150 °С. Топливо сжигается в слое на механической цепной решётке.

Топка, конвективная шахта и подогрев воздуха

Горизонтальная топочная камера с водяными экранами воспринимает излучение от горящего угля. После топки продукты сгорания поступают в отдельную вертикальную конвективную шахту. Здесь тепло передаётся воде при обтекании трубных поверхностей дымовыми газами.

Следующая ступень газового тракта — трубчатый воздухоподогреватель на отдельной опорной раме. В нём теплота уходящих газов используется для нагрева дутьевого воздуха. Подогретый воздух облегчает сушку топлива и меняет условия горения в слое; его температуру выбирают с учётом угля и допустимого нагрева колосников.

Механическая топка указанного исполнения имеет цепную решётку ТЧЗ-4,98/8. Движение решётки обеспечивает прохождение топлива через зоны подготовки, горения и выгорания. Обслуживание топочного оборудования требует доступа к приводам, колосникам и участкам удаления шлака.

Расход топлива и воды

Расчётный расход кузнецкого угля составляет 8,8 т/ч, бурого — 14,9 т/ч; КПД — 85,2 %. При такой подаче производительность транспортёров, вместимость бункеров и пропускная способность золоудаления определяют работоспособность всей котельной. Для рабочего угля расход пересчитывают по его теплоте сгорания, влажности и зольности.

Объёмный расход воды составляет 625 м³/ч в основном и 1250 м³/ч в пиковом режиме. В пике перепад температур уменьшается с 80 до 40 °С, поэтому для передачи той же тепловой мощности требуется примерно вдвое больший проток. Эти расходы указаны именно в м³/ч; при расчёте массового расхода учитывают плотность воды при рабочей температуре.

Включение в котельную

Поверхности нагрева нуждаются в чистой подпиточной воде и устойчивом протоке. Водоподготовку рассчитывают по расходу подпитки и анализу исходной воды. Тяговое оборудование должно преодолевать сопротивление котла, воздухоподогревателя, золоуловителя и газоходов. Загрязнение любого из этих участков сказывается на разрежении в топке.

Параметры этой компоновки приведены в эксплуатационной документации А-25380 РЭ. Для привязки нового или ремонтного исполнения КЗ «Сибкотломаш» использует паспорт котла и проект котельной. Общие требования к водогрейным агрегатам изложены в ГОСТ 21563-2016.
